UABC-TA变压器变比组别测试仪面板端子功能介绍

发布时间:2019-12-21 21:48:00 阅读次数: 377次
UABC-TA变压器变比组别测试仪面板采用最新设计工艺,在按键上的操作布局采用传统的四方向光标按键,极大程度提高了试验人员操作仪器的效率

UABC-TA变压器变比组别测试仪面板端子功能介绍

一、变压器变比组别测试仪面板图

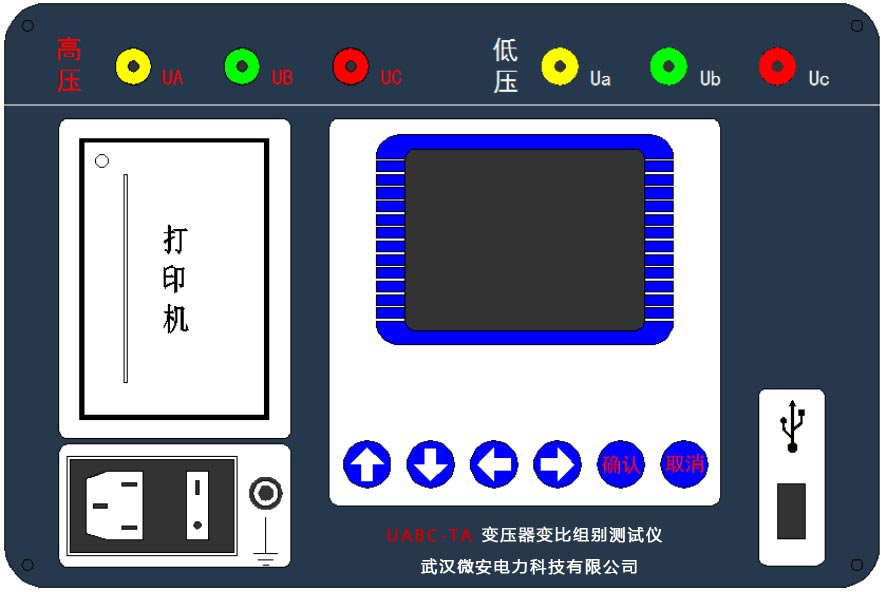

变压器变比组别测试仪面板按照极简风格设计,主要分为测试端子,显示屏,按键,U盘接口,打印机,接地端子,电源插座。

变压器变比组别测试仪

二、变压器变比组别测试仪面板端子功能

1.高压测试端:黄、绿、红3色接线座,分别对应A、B、C三相,和红色测试线带弹棒 侧对应连接,测试线另一端有黄、绿、红3色测试钳,对应接被测变压 器高压侧的A、B、C三相。

2.低压测试端:黄、绿、红3色接线座,分别对应a、b、c三相,和黑色测试线带弹棒 侧对应连接,测试线另一端有黄、绿、红3色测试钳,对应接被测变压 器低压侧的a、b、c三相。

3.显示屏: 320×240点阵液晶,带LED背光,显示操作菜单和测试结果。

4.按键: 操作仪器用。 "↑↓"为"上下"键,选择移动或修改数据;"←→" 为"左右"键,选择移动或修改数据;"确认"键,确认当前操作;"取 消"键,放弃当前操作。

5.U盘接口: 外接U盘用,用来存储测试数据,请使用FAT或FAT32格式的U盘。在 存储过程中,严禁拨出优盘。

6.打印机: 打印测试结果。

7.接地端子: 仪器必须可靠接地。现场接地点可能有油漆或锈蚀,必须清除干净

8.电源插座: 插入仪器配套的三芯电源线,接交流220V市电电源后可以给仪器供电;保险管座与电源插座一体,保险管规格为250V/3A,尺寸φ5mm×20mm,应使用相同规格的保险管。

#
