变压器的空载特性试验方法

发布时间:2021-08-11 11:36:38 阅读次数: 872次
变压器的空载损耗主要是铁损耗,即消耗于铁心中的磁滞损耗和涡流损耗,当试验测得的数值与设计计算值、出厂值、同类型变压器或大修前的数值有显著差异时,应查明原因

众所周知变压器的两大特性,即空载特性及负载特性,又称为变压器的空载损耗(及铁损)和负载损耗(铜损), 其中变压器的空载损耗是判定变压器形式的重要指标之一。

变压器的空载特性试验,是从变压器的任一侧绕组施加正弦波额定频率的额定电压,其它绕组开路,测量变压器的空载损耗和空载电流的试验。空载电流以实测的空载电流I0占额定电流Ie的百分数来表示,记为IO,最后我们得到的数据即是空载电流百分比,于国标允许的值进行对比,判断变压器的空载特性值是否满足国标。

变压器空载特性试验的测试接线

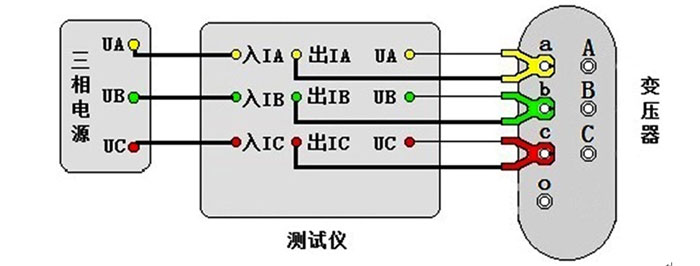

变压器空载特性试验接线

1、将三相调压器的"UA"、"UB"、"UC" 分别接入仪器的电流输入端子"入IA"、"入IB"、"入IC"

2、将变压器容量及损耗特性测试仪的电流输出端子"出IA"、"出IB"、"出IC"及电压端子"UA"、"UB"、"UC"分别接到变压器的低压侧

3、变压器的高压侧所有引出线都要解开,要保证可靠开路

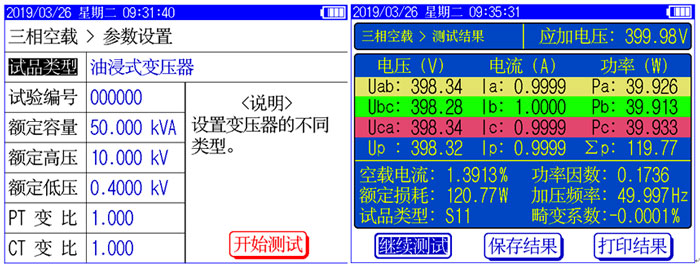

变压器空载特性测试结果:

变压器空载特性测试结果

需要特别注意,按国标测试的话,变压器空载特性的测试是需要在低压侧施加至额定电压的,但是现场往往由于试验电源的条件不满足,无法施加至额定电压,则此种情况下就需要进行在低电压下的空载损耗测试的校正

空载试验时所加低电压,通常选择在5%~10%额定电压范围内,换算到额定电压时误差较大,可按下式进行计算:

变压器空载特性测试结果校正公式

式中:
U'----试验时所加电压;
Un ----绕组额定电压;
P'o ----电压为U'时测得的空载损耗;
Po ---- 相当于额定电压下的空载损耗;
n ---- 指数,数值决定于铁芯硅钢片种类,热轧的取1.8,冷轧的取1.9~2。本仪器n=2。

以上就是对变压器进行空载特性试验的接线和测试中需要注意到的事项了,如有意向了解在以上测试过程中使用到的武汉微安电力生产的UARS-B变压器容量及损耗特性测试仪,欢迎致电武汉微安电力

#
