PT励磁特性测试仪

UAPT-LPT励磁特性测试仪

主要用于(PT)电压互感器出厂励磁特性、空载特性测量,可兼做电压(流)互感器、消弧线圈的伏安特性试验
说明书 打印产品 产品ID: 17
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「PT励磁特性测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, PT励磁特性测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

PT励磁特性测试仪简介   ----Product introduction

UAPT-L  PT励磁特性测试仪是我公司根据PT的国家标准《GB/T 22071.2-2008 互感器试验导则 第2部分:电磁式电压互感器》的规定,并结合互感器生产厂家的实际需求,与中国电力科学研究院武汉高压研究所联合研制的专门针对PT出厂励磁特性、空载特性测量的专用仪器。该仪器采用先进的DSP+FPGA技术,跟踪测量速度快、捕捉数据准确、更能强大、使用方便,在国内处于领先水平。

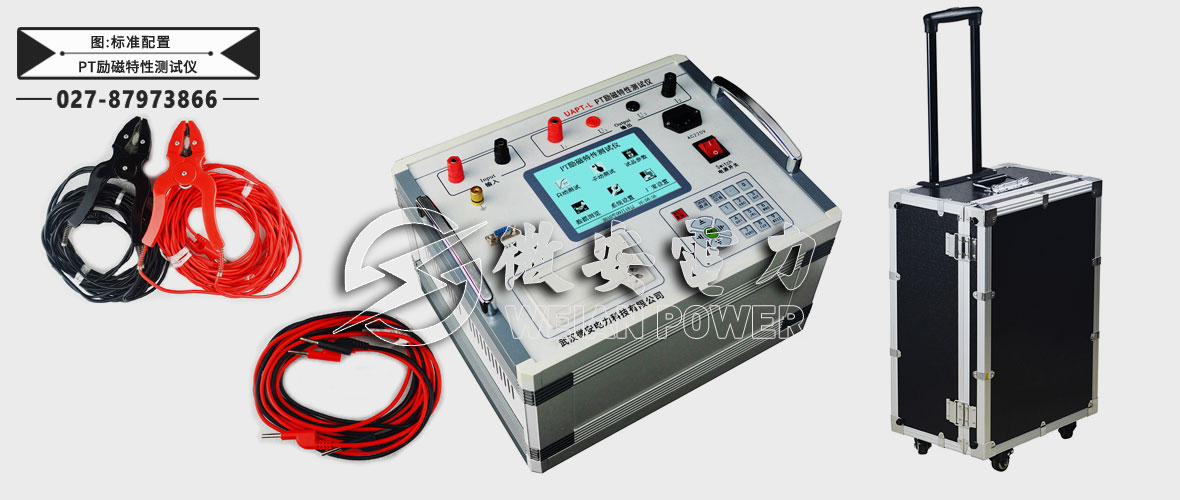

PT励磁特性测试仪标准配置

主要特点

1、全自动采集、测量、显示、存储、打印所有测量参数和励磁特性曲线(电压、 电流、功率、频率、设备编号、时间等)
2、超大量程,能自动和手动测量设定点的励磁数据。
3、支持多达100组预设的试品参数,试验时仅需输入预设试品参数的编号即可调出捕捉点的序列值,大大提高试验效率。 4、内置超大容量存储器,可存储测试数据,并可经标准工业通讯接口(RS232)上传至PC机,运用本公司开发的随机软件实现数据下载、自动生 成和 编辑典型的测试报告,便于技术管理和存档。
5、具有完善的过压、过流过压保护值是根据试验参数的设置情况自动调整,既简便又能确保被试设备的安全。
6、可兼做电压(流)互感器、消弧线圈的伏安特性试验。
7、自带大屏幕图形LCD,全中文菜单界面,光标提示操作,简单、方便;实时显示测试数据和曲线,曲线坐标自动缩放,读图更加清晰。
8、自带微型打印机,可实时打印测试报告。

PT励磁特性测试仪参数   ----Technical parameter

型号 UAPT-L
测试用途 PT出厂励磁特性、空载特性测量
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频率 50/60Hz
允许频率 45Hz~65Hz
输入功率 40VA
接头 标准交流插口60320
交流电压 范围 0~300V
分辨率 0.001V
准确度 0.2%±0.001V
交流电流 范围 0~20A
分辨率 0.001A
准确度 0.2%±0.001A
有功功率 范围 0~6kW
分辨率 0.001kW
准确度 0.5%±0.001kW
频率 范围 40~75Hz
分辨率 0.001Hz
准确度 0.2%±0.001Hz
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
相对湿度 5%~95%,不结露
物理特性 尺寸 415×225×200mm3
重量 ≈5kg(不包括附件)

PT励磁特性测试仪图片   ----Picture display

PT励磁特性测试仪正面

PT励磁特性测试仪侧面

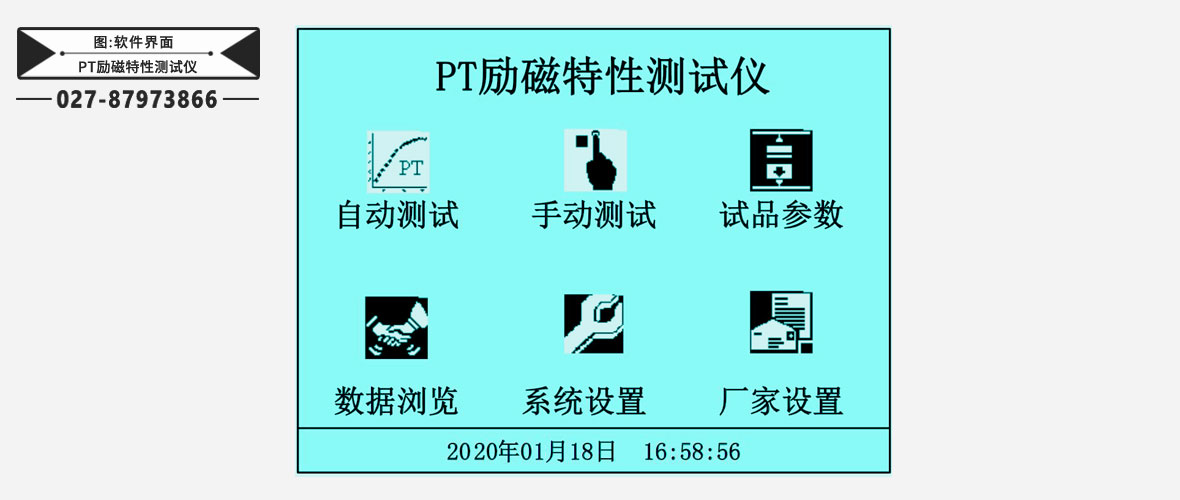

PT励磁特性测试仪软件界面

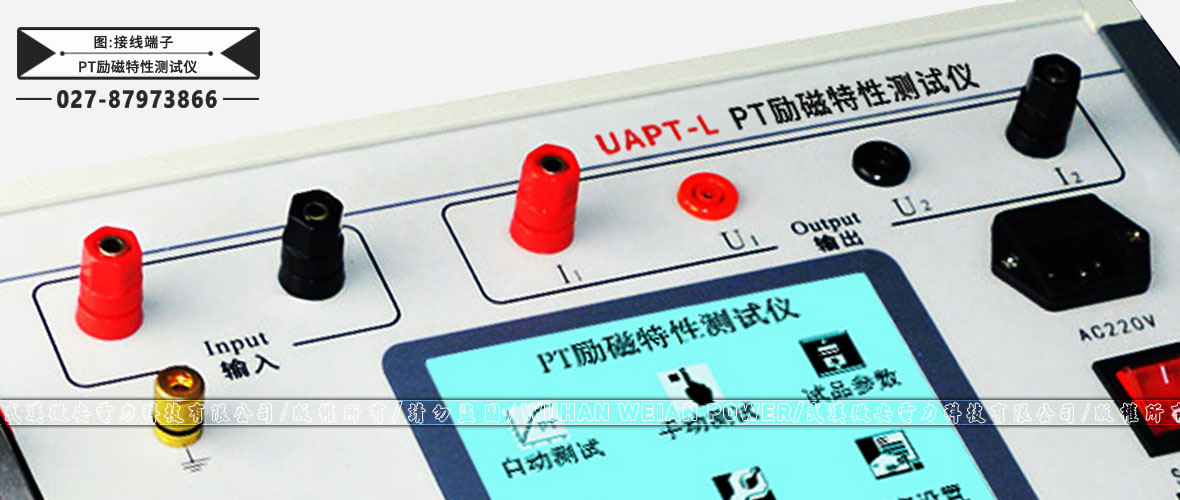

PT励磁特性测试仪接线端子

PT励磁特性测试仪附件配件   --------Accessories

本产品UAPT-L  PT励磁特性测试仪详细清单请以说明书或代销合同为准


PT励磁特性测试仪 1台
测试线 1套
电源线 1根
接地线 1根
RS232数据线 1根
打印纸 2卷
检验报告 1本
说明书 1本
合格证 1张


注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
