44KVA/44KV变频串联谐振试验装置

UAXZ44KVA/44KV变频串联谐振试验装置

44KVA/44KV变频串联谐振试验装置又称串联谐振交流耐压试验装置,由3KVA变频控制电源、3KVA激励变压器、高压电抗器、电容分压器、均压环、测试线等组成、可以完成对10KV电缆1KM交流耐压试验.
说明书 打印产品 产品ID: 1-1
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「44KVA/44KV变频串联谐振试验装置」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 44KVA/44KV变频串联谐振试验装置整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

44KVA/44KV变频串联谐振试验装置简介   ----Product introduction

UAXZ-44KVA/44KV变频串联谐振试验装置是一款主要针对10KV交联电缆、10KV配电变压器、、10KV高压开关柜、10KV互感器高压电气设备的交流耐压试验装置, 由于具有较宽的适用范围,是广大从事高压电气试验及电力承装(修试)工程单位理想的耐压设备。针对10KV的电力试验和电力安装单位用户,具有极高的性价比。

变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。 该项装置是属于定制类设备,是可以按照用户要求去设计技术方案再进行生产的,44KVA/44KV变频串联谐振试验装置的规格是较为常见规格的一种,另外比较常见的还有75KVA/75KV变频串联谐振试验装置

变频串联谐振耐压试验装置由于其具有容量大,电压高,经久耐用, 采用分体式设计便于搬运等等特点,目前在电力试验行业运用的极其广泛,是针对如电缆,大型电力变压器,大型发电机组等大容量被试品的优秀耐压试验设备。

适用范围

1、10kV/300mm2电缆1km交流耐压试验,电容量≤0.3755uF,试验频率30-300Hz,试验电压22kV,试验时间5min

2、10kV开关等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过42kV,试验时间1min。

3、6kV/185mm2电缆0.5km的交流耐压试验,电容量≤0.194uF,试验频率30-300Hz,试验电压15kV,试验时间5min。

4、6kV断路器、CT的交流耐压试验,试验频率30-300Hz,试验电压不超过30kV,试验时间1min。

4、1、6kV/3000kW水力发电机的交流耐压试验,电容量≤0.03uF,试验频率45-65Hz,试验电压不超过10kV,试验时间1min。

44KVA/44KV变频串联谐振试验装置参数   ----Technical parameter

1、44KVA/44KV变频串联谐振试验装置技术参数
额定容量 44kVA
额定电压 22kV;44kV
额定电流 2A;1A
测量精度 系统有效值1.5 级
工作频率 30-300Hz
装置输出波形 正弦波
品质因素 装置自身Q≥30(f=45Hz)
波形畸变率 输出电压波形畸变率≤1%
输入电源 单相220 或三相380V 电压,频率为50Hz
工作时间 额定负载下允许连续60min;过压1.1 倍1 分钟
2、UAXZ-6kW变频电源技术参数
额定输出容量  3kW
工作电源 220/380±10%V(单/三相),工频
输出电压 0–400V
额定输入电流 7.5A
额定输出电流 7.5A
电压分辨率  0.01kV
电压测量精度 1.5%
频率调节范围 30–300Hz
频率调节分辨率 ≤0.1Hz
频率稳定度 0.1%
运行时间 额定容量下连续60min
温升时间 额定容量下连续运行60min 最高温度≤65K
噪声水平 ≤50dB
尺寸(长宽高mm) 400×280×400
重量 约10kg
3、激励变压器技术参数
额定容量
输入电压 0-400V
输出电压 1.5/3kV
结构 干式
尺寸(长宽高mm) 450×330×430
重量 约40kg
4、高压电抗器参数
额定容量 22kVA
额定电压 22kV
额定电流 1A
电感量 110H/单节
品质因素 Q≥30 (f=45Hz)
结构 干式
尺寸(内径高mm) ∅ 282×435
重量 约35kg
5、电容分压器1000pF/50kV
额定电压 50kV
高压电容量 3000pF
介质损耗 tgσ≤0.5%
分压比 1000:1
测量精度 有效值1.5 级
尺寸(内径高mm) ∅140×500
重量 约8kg

44KVA/44KV变频串联谐振试验装置图片   ----Picture display

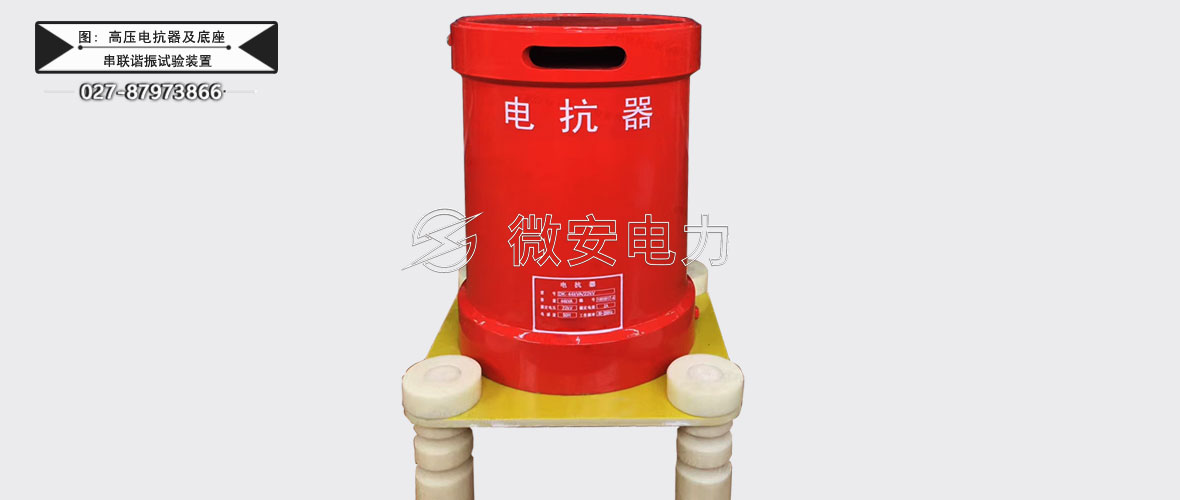

44KVA/44KV变频串联谐振试验装置电抗器

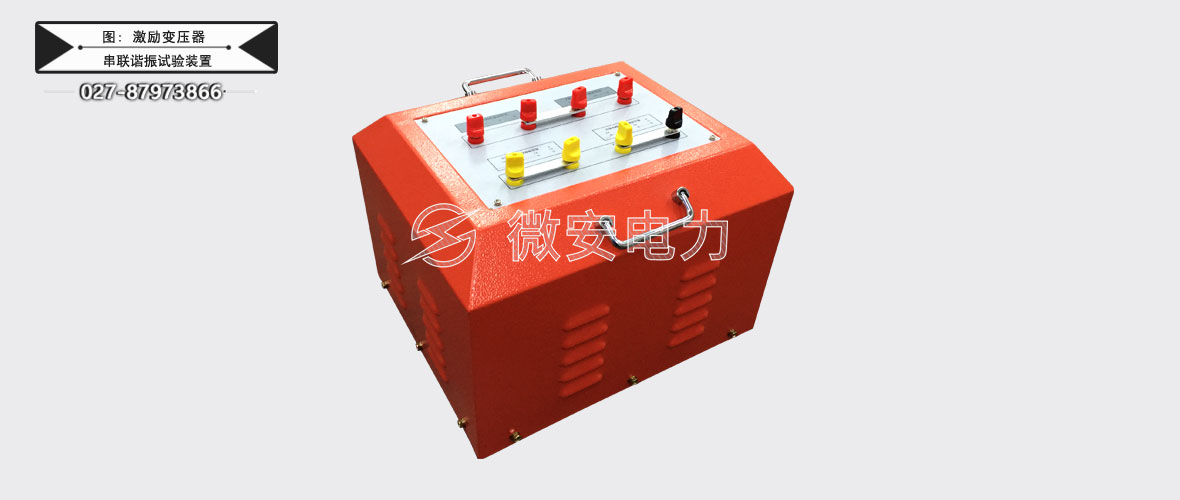

44KVA/44KV变频串联谐振试验装置激励变压器

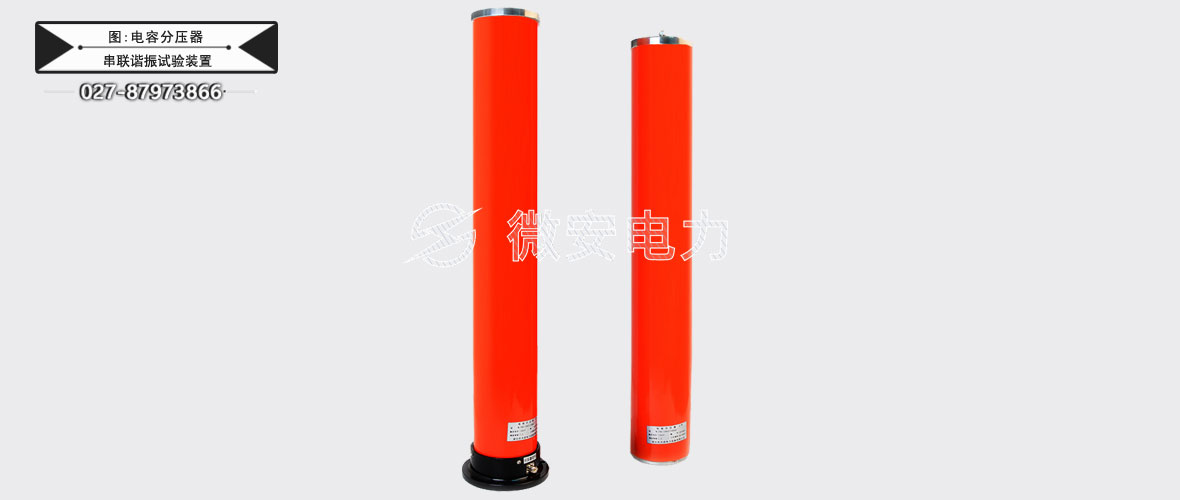

44KVA/44KV变频串联谐振试验装置电容分压器

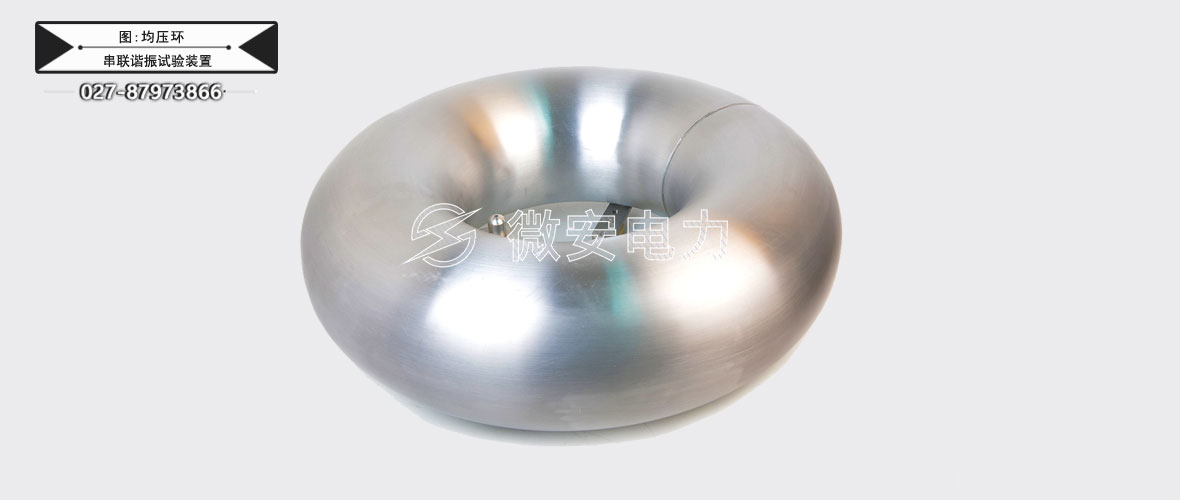

44KVA/44KV变频串联谐振试验装置均压环

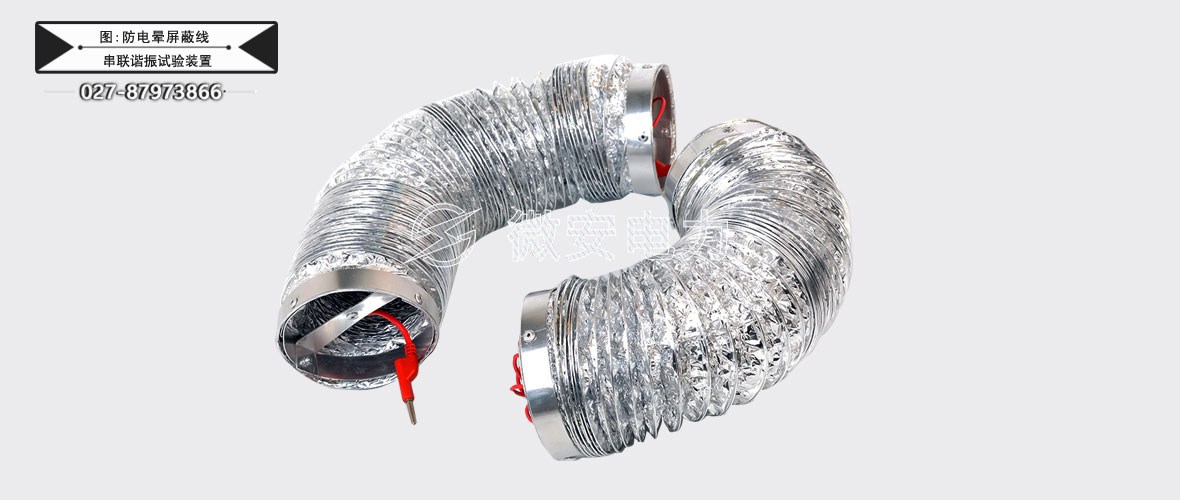

44KVA/44KV变频串联谐振试验装置防电晕屏蔽线
