10kv电缆做耐压试验选多大串联谐振

发布时间:2022-05-12 21:55:32 阅读次数: 872次
首先要明确下这10KV是6/10KV;还是8.7/10KV,这两种10KV对电压要求的耐压试验是不相同的, 其次是进行预防性试验还是交接试验,或者是出厂试验,再根据电缆的长度、截面积、试验电压三者决定了谐振试验装置的容量

10kV电缆在进行交流高压耐压试验时,主要是根据其电容量大小进行串联谐振试验装置容量的大小。电缆电容量是由电缆长度及截面确定的,所以也可以通俗的理解为我们要根据电缆的长度、截面积、试验电压三者决定了谐振试验装置的容量。

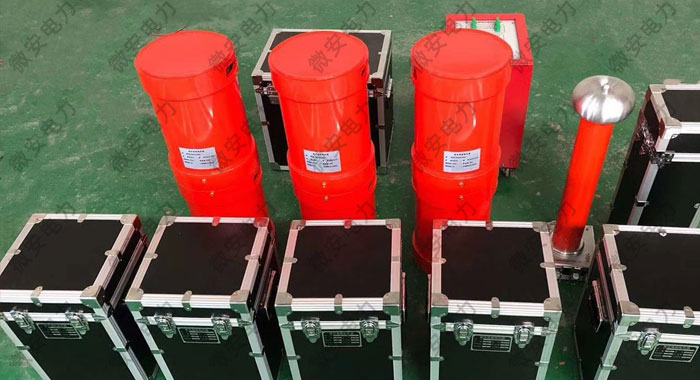

串联谐振试验装置

一、10kV电缆的试验电压

首先要明确下这10KV是6/10KV;还是8.7/10KV,这两种10KV对电压要求的耐压试验是不相同的, 其次是进行预防性试验还是交接试验,或者是出厂试验,其中交接试验的电压值是2.5U0,即8.7/10kV电缆的交接试验电压为21.75kV.

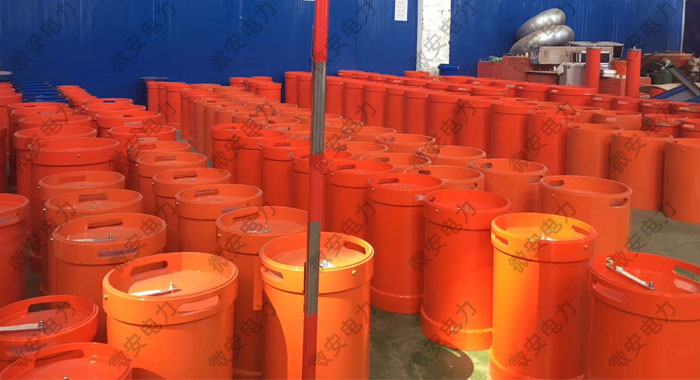

串联谐振电抗器

如果是按照《GB/T12706-2008》标准规定对电缆进行出厂试验,则出厂试验电压可达30.5kV

二、10kV电缆串联谐振选型计算

串联谐振容量≥试验电压*试验电流

试验电压在上面已经说明白过

试验电流=2πfcu

2π是常数,即2*3.14

f是频率,选型计算时按照35Hz选择

c是电缆电容量,根据电缆长度界面查表计算得知,或联系微安电力技术得知

u是试验电压,10kV交接取21.75kV,电缆厂家按照30.5kV取

三、10kV电缆串联谐振耐压试验选型实例

某单位10kV/300mm2电缆1km交流耐压试验,电容量≤0.3755uF,试验电压21.75kV,试验时间5min

则试验电流=2*3.14*35Hz*0.3755μF*21.75kV=1.8A

串联谐振容量=21.75kV*1.8A=39.15kVA

配备串联谐振试验装置所需要的最低容量39.15kVA, 可以选择44kVA/44kV变频串联谐振耐压试验装置

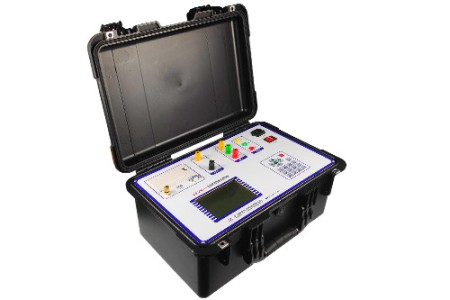

44KVA/44KV变频串联谐振试验装置

#
