三相交流标准源

UACK-3Y三相交流标准源

UACK-3Y三相交流标准源又称三相交流功率源,适用于电力系统的电测、热工、远动、调度等需要检验高精度标准信号源的电力部门、参考标准:SD110-1983
说明书 打印产品 产品ID:107
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153 7708 1310、027-8797 3866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「三相交流标准源」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 三相交流标准源整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

三相交流标准源简介   ----Product introduction

UACK-3Y三相交流标准源又称三相交流功率源、三相程控标准电源、三相程控功率电源、三相标准源及三相标准测试源,是适用于计量部门对各种电压、电流、功率等电参数表计的检测。

三相交流标准源目前主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定,以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定, 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定;无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

本三相交流标准源应用高精度采样技术,并结合最新数字信号处理方法等技术设计而成。技术先进,性能优良,体积小,重量轻,携带方便,既可用于实验室,也可以现场使用

三相交流标准源

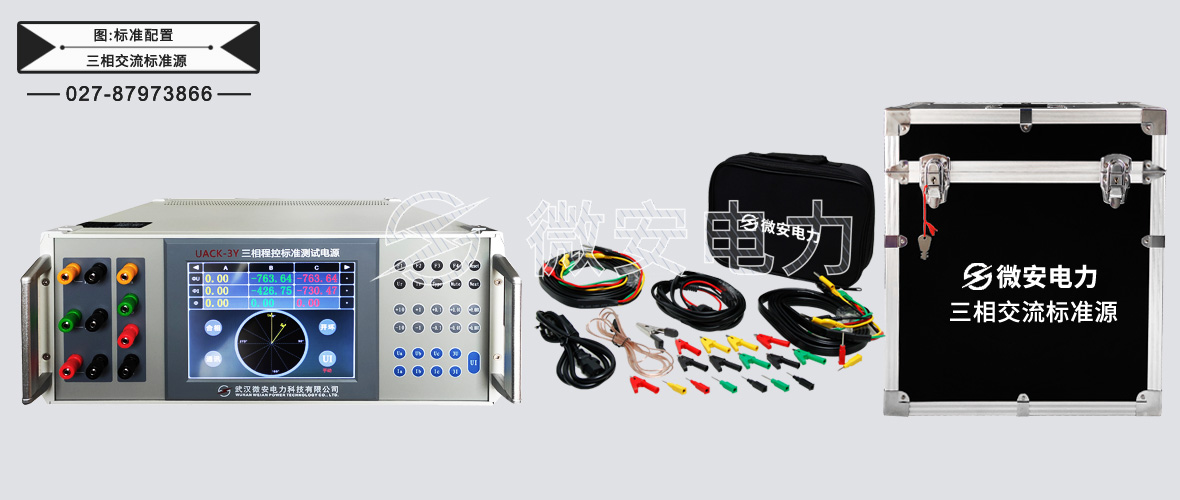

三相交流标准源-标准配置

主要特点    ----Main features

1、电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出,软件闭环。
2、电压、电流、相位的调节,可同时针对三相或任意一相进行。
3、三相电压之间、各相电压和电流之间的相位均可360°调节。
4、三相四线/三相三线,正相序/逆相序四种状态可任意组合输出。
5、采用800×600大屏幕可触摸液晶显示屏,可实时显示32种电参数。
6、触摸屏上,以及前面板上均配置有操作按键,所有按键,一目了然。电压、电流、功率因数设有常用试验点,一键到位,操作起来方便快捷。
7、独有的即点即输功能,极大地简化了操作流程。
8、可配上位机通讯软件,通过上位机进行整机操作,通讯协议开放。
9、当电压短路、电流开路或接线错误时,可自动停止输出并伴有声光报警。
10、采用先进的功放技术,可靠性、稳定性大大提高。

三相交流标准源参数   ----Technical parameter

1. 交流电压输出
输出范围 0V~380V
档位设置 380V、220V、100V、57.7V ,自动档位切换
输出功率 额定每相20VA
调节细度 0.01%RG
调节范围 (1-120)%RG
准确度 ±0.1%RG
稳定度 ≤0.02%/2min
失真度 ≤0.3%(非容性负载)
满负载调整率 0.01%
满负载调整时间 小于1mS
2. 交流电流输出
输出范围 0~20A
档位设置 20A、5A、1A、0.2A
调节范围 (1~120)%RG
调节细度 0.01%RG
准确度 0.1%RG
稳定度 ≤0.02%/2min
输出负载 每相20VA
负载调整率 0.01%
失真度 ≤0.3%(非容性负载)
3. 有功功率
准确度 0.1%RG
稳定度 0.02%RG/2min
4. 相位
调节范围 0°~359.99°
调节细度 0.02%RG/2min
准确度 0.05°
5. 频率
调节范围 20Hz~80Hz
调节细度 0.001Hz
准确度 0.01Hz
6. 功率因素
调节范围 -1~0~+1
调节细度 0.001
准确度 0.001
3. 其它参数
工作环境温度 0℃~40℃
相对湿度 ≤85%
工作电源 AC220V±15%,最大功耗400VA
尺寸 449mm×455mm×177mm
重量 18kg

三相交流标准源图片   ----Picture display

三相交流标准源

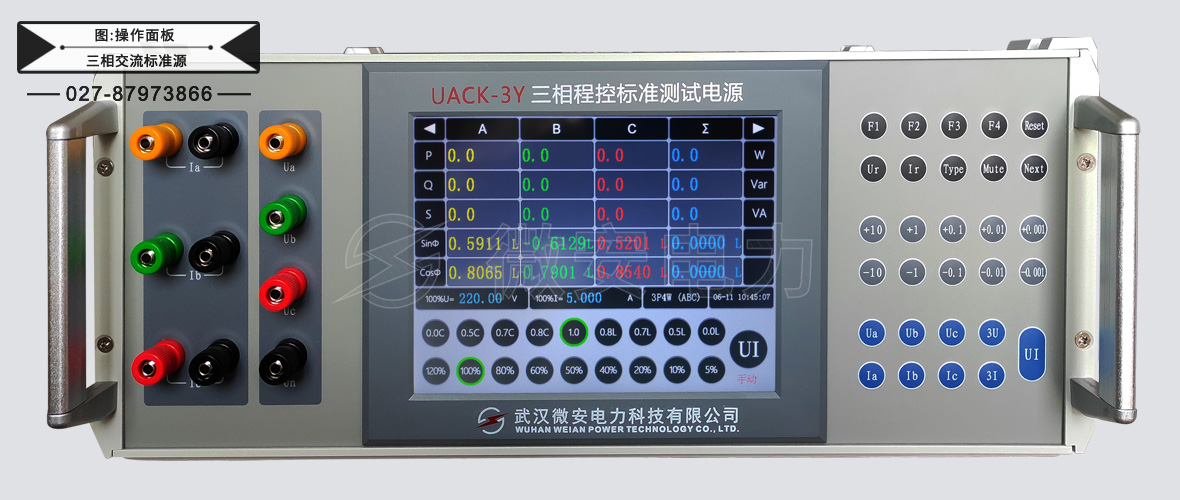

三相交流标准源-操作面板

三相交流标准源

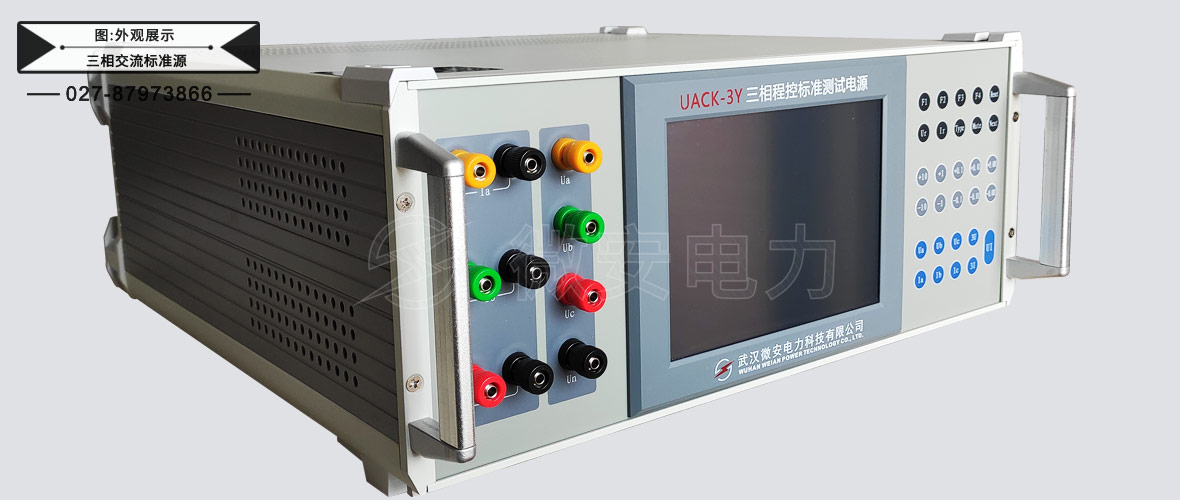

三相交流标准源-外观展示

三相交流标准源

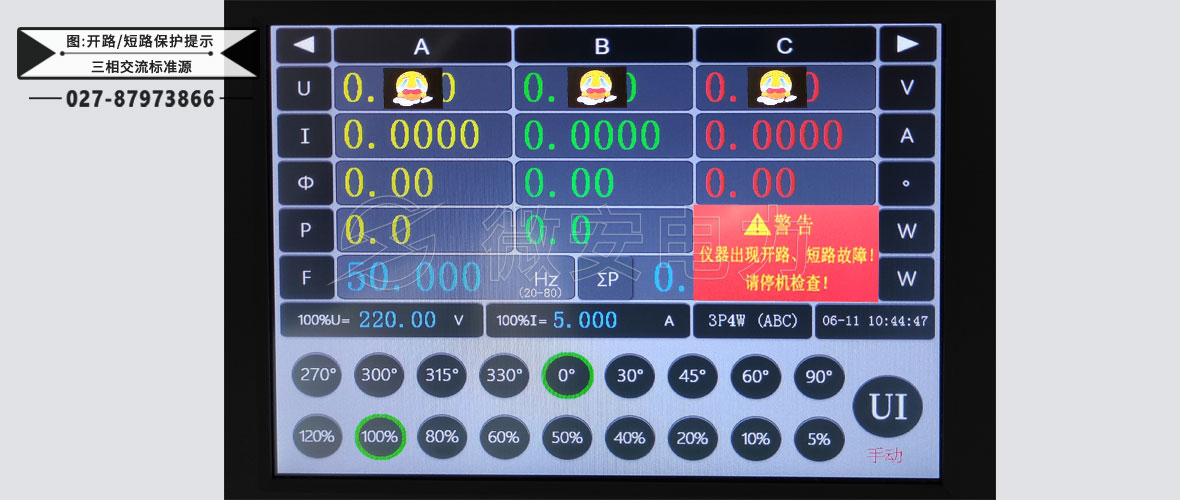

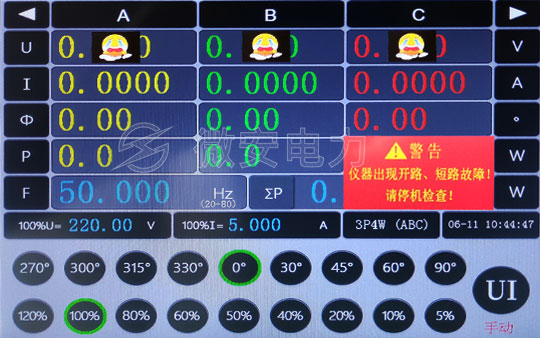

三相交流标准源-开路/短路保护提示

三相交流标准源

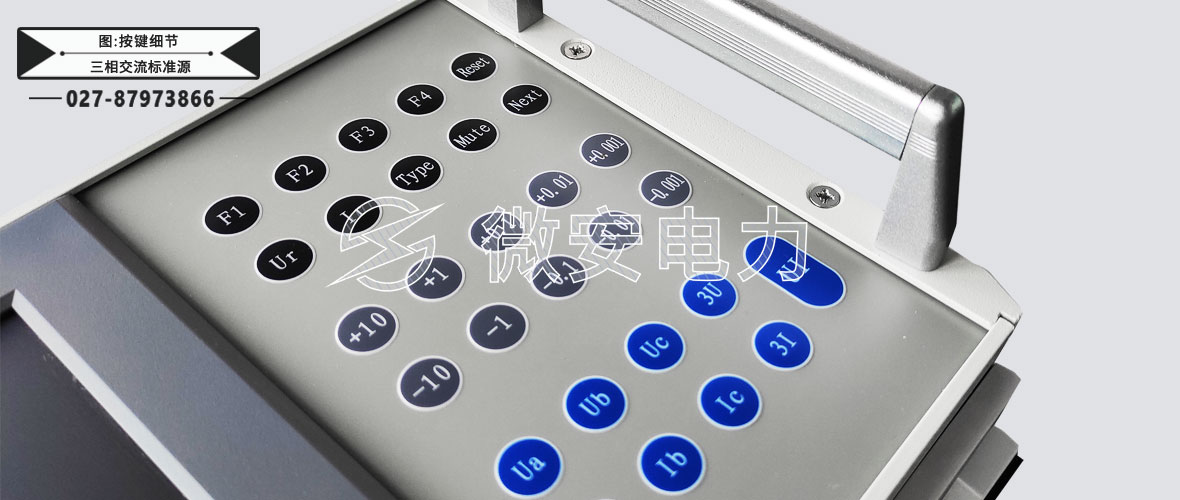

三相交流标准源-按键细节

三相交流标准源

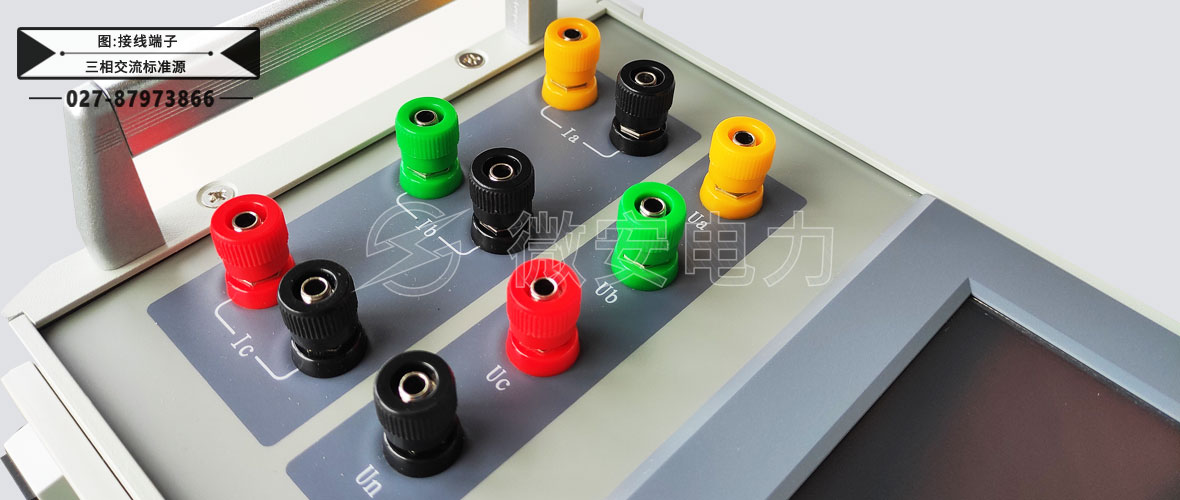

三相交流标准源-接线端子

三相交流标准源

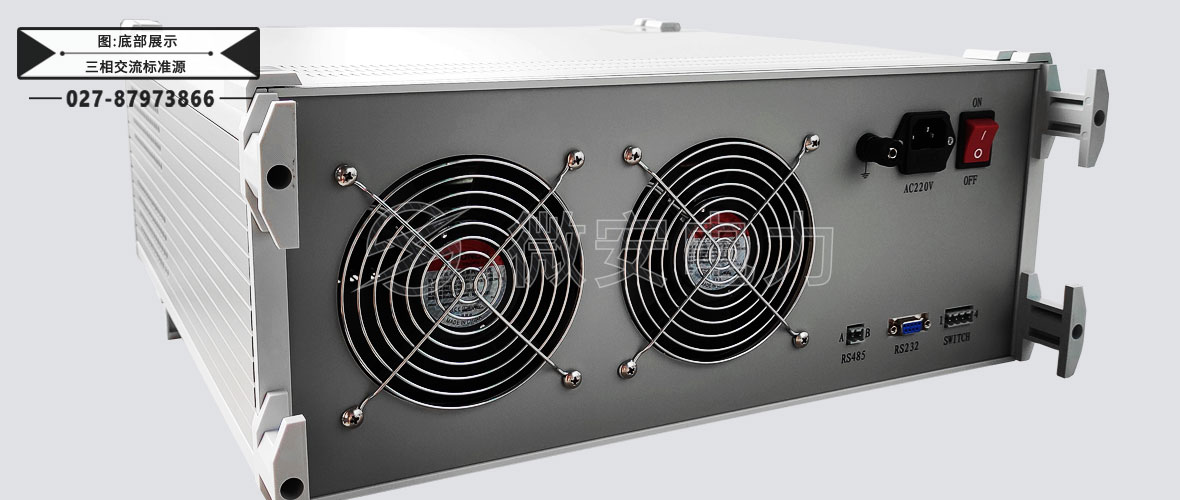

三相交流标准源-底部展示

三相交流标准源

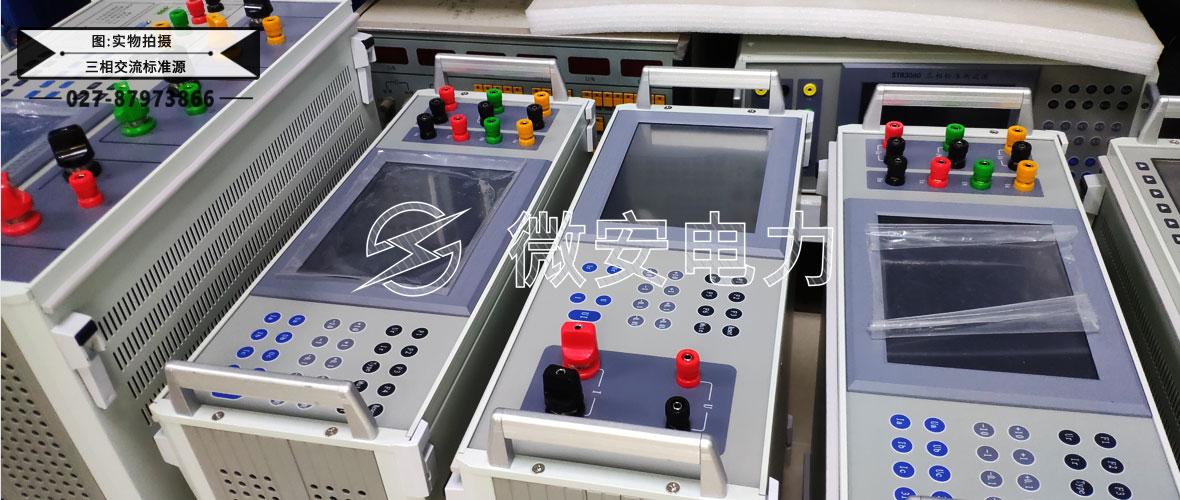

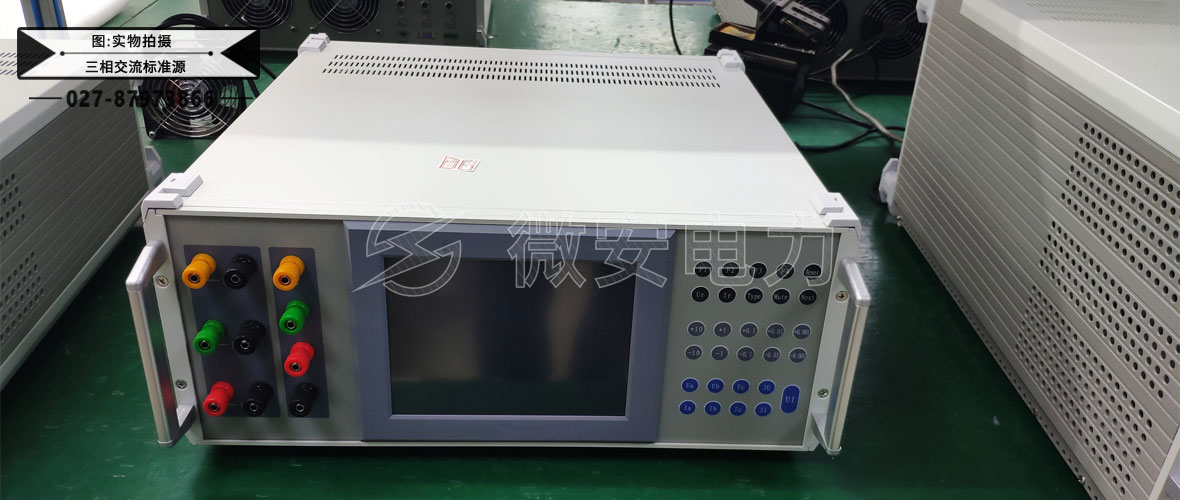

三相交流标准源-产品实拍

三相交流标准源

三相交流标准源-产品实拍

三相交流标准源附件   ----Accessories

本产品UACK-3Y三相交流标准源详细清单请以说明书或代销合同为准

三相交流标准源 1台 附件包 1个(内有测试线)
检验报告 1本 说明书 1本
合格证 1张 铝合金外机箱 选配件
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

三相交流标准源应用   ----Technology application

三相交流标准源

三相交流标准源注意事项

• 电压、电流正在输出时请不要关机,不要复位

• 电压、电流正在输出时,请先通过操作按键关闭信号输出,然后再关闭供电电源

• 电压输出不得短路,电流输出不得开路

• 在测量或校验前, 务必将本仪器预热10分钟,否则指标可能会受影响

• 使用本三相交流标准源时,请务必保证仪器接地良好
