高精度SF6气体红外检漏仪简介 ----Product introduction
随着国内变电站电压等级的逐步提高,目前电力部门SF6高压断路器的使用量大约以15%/ 年的速度增长,在高压、超高压及特高压开关领域,SF6气体几乎成为主要的绝缘和灭弧介质,但SF6高压开关大多是安装在室内,空气流动较为缓慢,一旦SF6气体发生泄露,容易造成局部缺氧,致使工作人员因缺氧窒息,对人员生命安全造成极大的安全隐患。同时也对高压断路器的灭弧效果极大程度的降低,对断路器本体造成损坏。因此一旦发现SF6气体发生泄露,就必须采取相应的措施,准确寻找到泄漏点,对泄漏点进行修复,及时消除高压断路器的安全隐患。
UAJL-6600 高精度SF6气体红外检漏仪又称为高精度手持式SF6气体检漏仪,SF6气体定量检漏仪,通过检测SF6气体浓度值,根据用户设定浓度阀值进行声光报警,以及检测数据变化趋势图等多种方式,准确的查找SF6气体泄露点,以及定量检测SF6断路器和GIS的泄漏量及年泄漏率,对于SF6设备检修带来极大便利。
主要特点
1、采用国际先进的泵吸式,NDIR单光束双波长红外测量技术,检测灵敏度高、准确稳定
2、采用高精度数字处理技术,以及独特的漂移控制及温度补偿电路,抗干扰能力强
3、具备电池低电量、传感器故障、检测过程中超量程等全功能自检功能
4、采用彩色大屏幕点阵式液晶显示、全中文菜单式功能管理
5、检测过程实时显示检测数据,同时具备动态波形曲线分析图
6、可设置报警下限,屏幕显示报警设定值,采用声光报警方式
7、高精度SF6气体红外检漏仪可自动计算被测设备泄露量及泄露率
8、具备自校准功能
9、大容量可充电锂电池,连续工作时间大于5小时
10、时钟万年历功能.
11、具备100条数据、波形存储功能,编号以及翻阅查询功能 12、高亮度LED光源,可为手电照明使用
13、 通过USB1.1接口连接上位机,应用数据分析软件进行相应数据分析,处理,打印
高精度SF6气体红外检漏仪参数 ----Technical parameter
型号 | UAJL-6600 | |
名称 | SF6气体红外检漏仪、高精度SF6气体检漏仪、便携式SF6气体检漏仪、手持式SF6定量检漏仪、 | |
测量方式 | NDIR单光束双波长红外测量技术 | |
测量范围 | 0~2000ppm | |
分辨力 | 0.1ppm | |
测量精度 | ±(1.5%+5d) | |
重复性能 | <2% | |
气泵抽取速度 | 0.4L/min | |
持续工作时间 | 不低于5小时 | |
仪表启动预热时间 | ≤2分钟 | |
响应时间 | 小于5秒 | |
恢复时间 | 小于10秒 | |
通讯接口 | USB2.0 | |
充电适配器规格 | DC12V/2A | |
浪涌(冲击)抗扰度 | ±1.2kV | |
环境温度 | -20℃~+50℃ | |
环境湿度 | 相对湿度5~95%(无冷凝) | |
大气压力 | 50kPa~110kPa | |
防护等级 | IP33, 双重绝缘,CATⅡ级标准 | |
外形尺寸 | 宽200mm×240深mm×高80mm | |
主机重量 | 1KG |

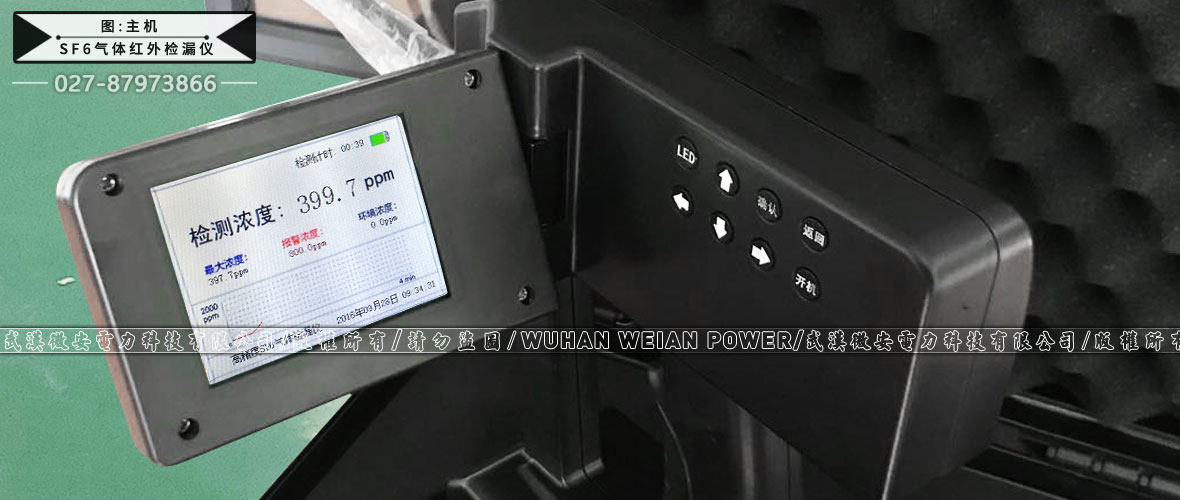

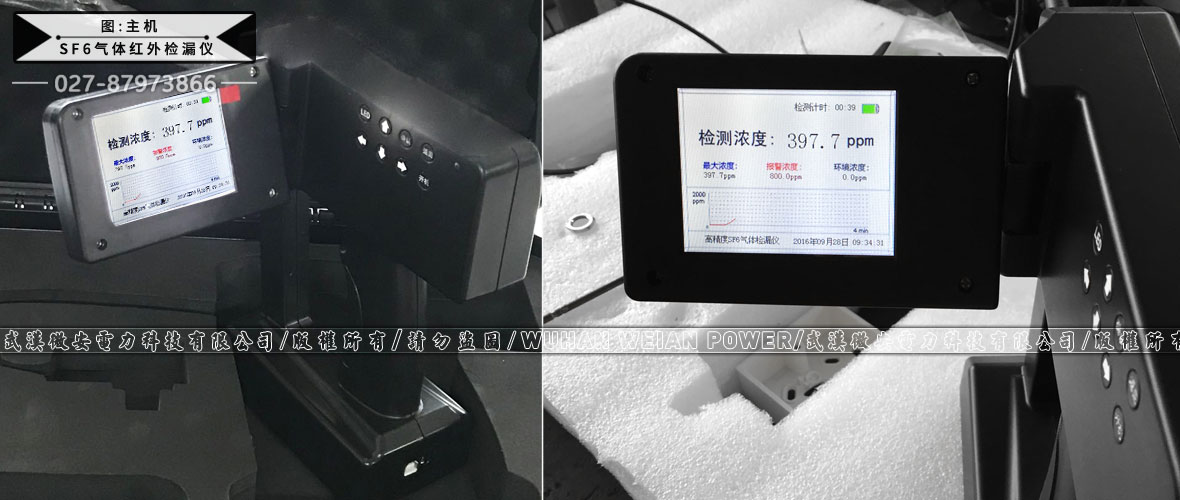

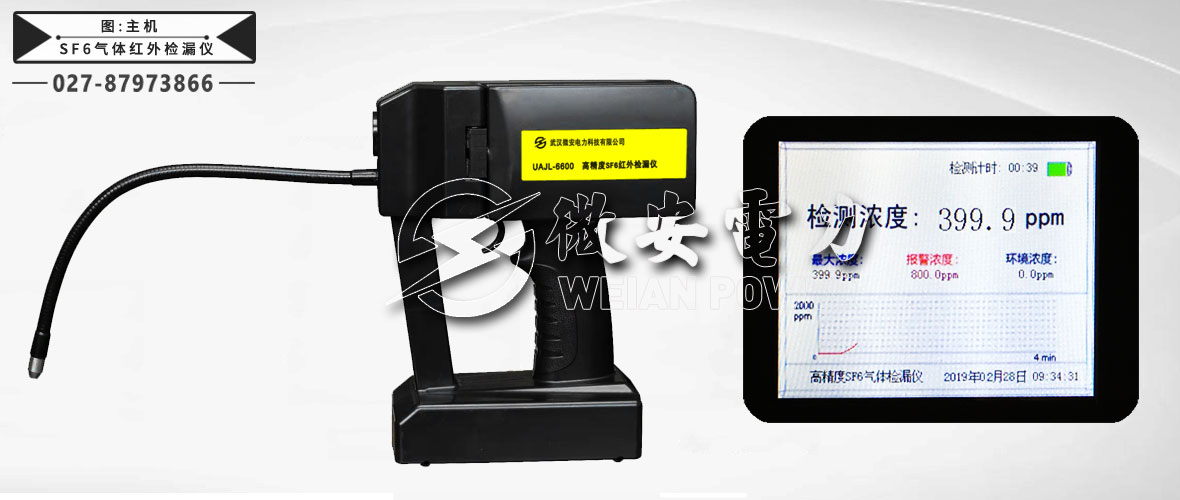

高精度SF6气体红外检漏仪图片 ----Picture display
