特种变压器变比测试仪简介 ----Product introduction
UABC-T变压器变比测试仪可用于电力系统的三相变压器测试,也适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。本多功能变比测试仪采用了大屏幕液晶显示,全中文菜单及汉字打印输出,人机界面友好,功能完善,操作方便,是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。
产品别称:变压器变比组别测试仪、变压器变比测试仪、变压器变比全自动测试仪、全自动多功能变比测试仪、变压器变比组别测量仪、变压器变比测量仪、变压器变比全自动测量仪
型号 | UADL-A | |||||||||
名称 | 大电流导线 | |||||||||
型号/功能(A) | 移相变测试 | 200A | 250A | 500A | 800A | 1000A | 1500A | 2000A | 2500A | 3000A |
UABC-TS) | ● | 40 | 50 | 100 | 160 | 200 | 300 | 400 | 500 | 600 |
主要特点 ----Main features
1、特别适合特种变压器的变比及相位差测试
2、特别适合测量带移相的整流变压器的测量,很直观的显示移相的角度
3、自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源
4、不受变压器内部接线方式的约束,直接测量高、低压侧的电压比值及相角差
5、真正意义上的三相同时测量
6、测试参数一次性设定,转换分接开关后直接测试,自动判断分接位置及转换后的标准变比
7、速度快,一组数据的测试时间为8秒钟
8、测试结果不受工频电源频率及幅值波动的影响
9、内部具有过流保护功能,高、低压反接的保护功能
10、可以完全由上位机控制整个测试过程,保存数据,打印试验报告
11、测试结果自动保存,最多可保存99个
12、仪器内置使用说明书可以随时查阅
特种变压器变比测试仪参数 ----Technical parameter
变比测量范围 | 0.8~10000 | |
测量速度快 | 1分钟内完成三相测试。 | |
精度 | 高压侧电压的测量精度:0.05% | |
低压侧电压的测量精度:0.1% | ||
相角测量精度:0.1° | ||
变比测量精度 | 0.1%(0.8~3000) | |
0.2%(3000~10000) | ||
特别说明 | 根据用户要求可订制全量程 0.1 级的设备 | |
携带方便、适合野外作业 | ||
重量 | 3kg |

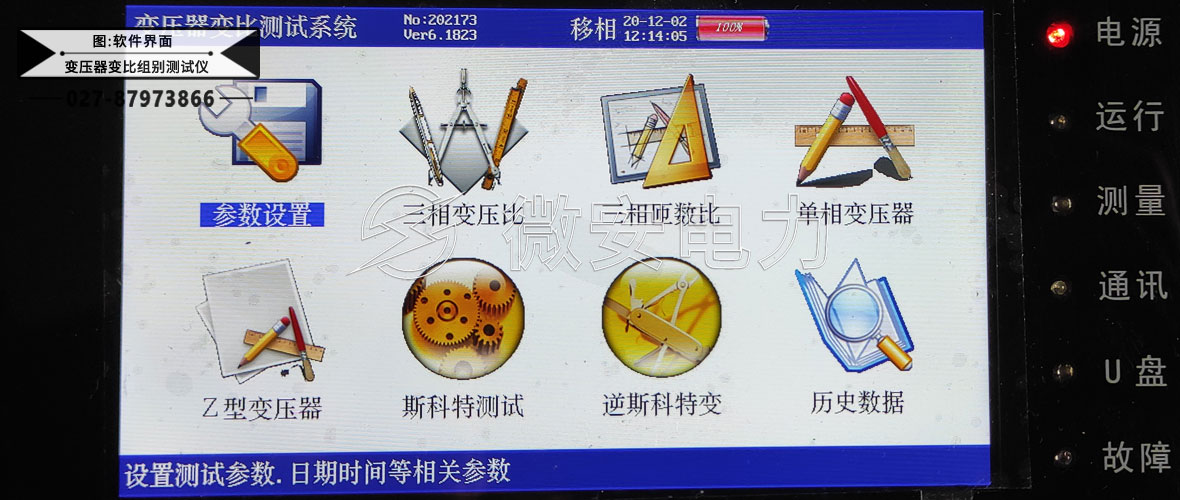

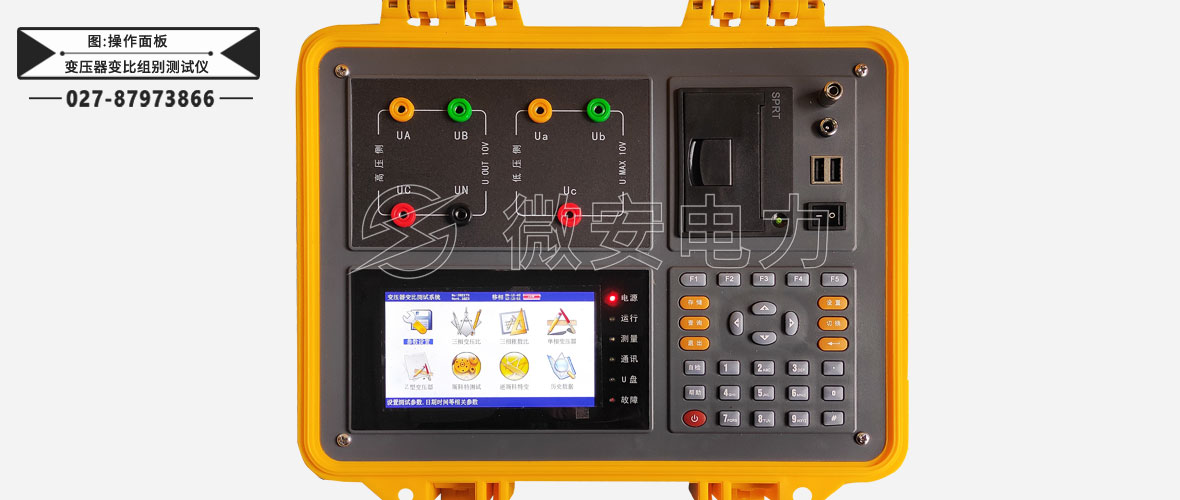

特种变压器变比测试仪图片 ----Picture display

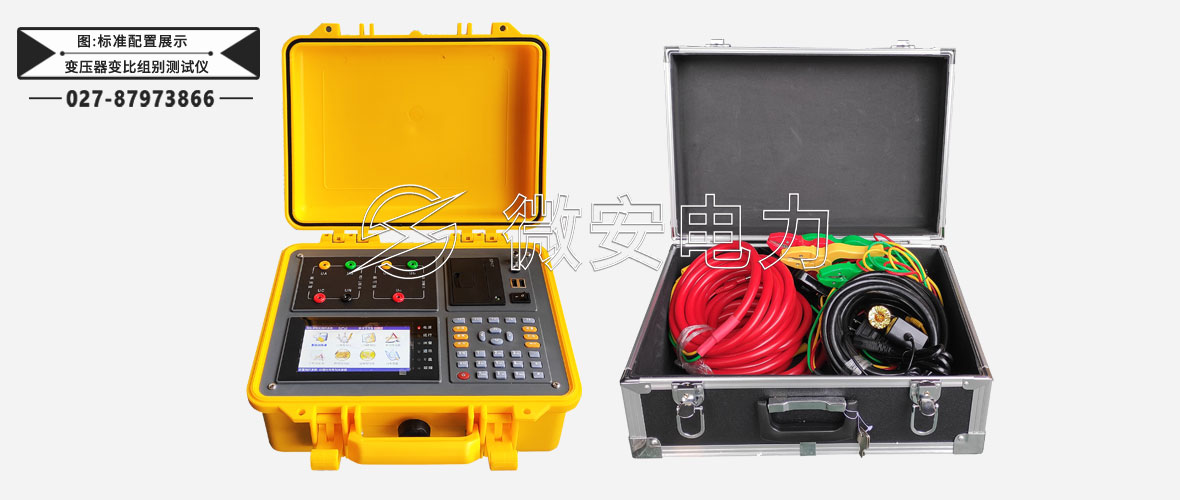

特种变压器变比测试仪附件配件 --------Accessories
本产品UABC-T多功能变比测试仪详细清单请以说明书或代销合同为准
多功能变比测试仪 | 1台 | 打印纸 | 2卷 |

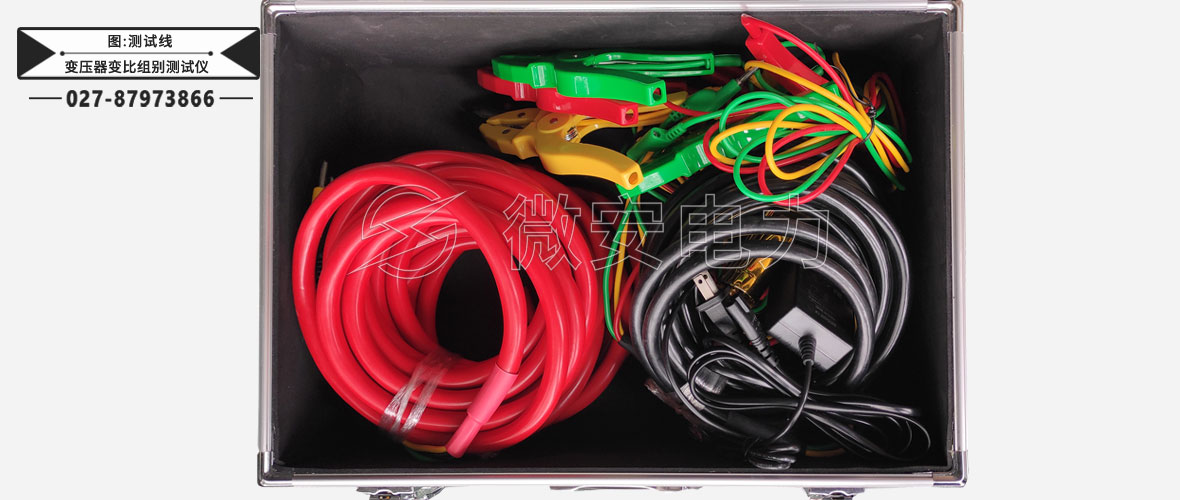

测试钳(高压侧) | 1套(黄绿红黑) | 充电器 | 1个 |
测试钳(低压侧) | 1套(黄绿红) | 检验报告 | 1本 |
合格证 | 1张 | 说明书 | 1本 |
特种变压器变比测试仪技术应用 --------Technology application

《GB50150-2016电气设备交接试验标准》中变压器变比标准
• 《DL/T 596-1996电力设备预防性试验规程》也是如下要求
• 电压等级在35KV以下,且电压比小于3的变压器的变比值允许偏差应为±1%
• 其他所有变压器在额定分接下的变比值允许偏差为±0.5%
• 在其他分接位的电压比应在变压器阻抗电压值(%)DE 1/10以内
• 且允许偏差应为±1%
