交直流高压分压器

FYQ交直流高压分压器

分压器是用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压的专用仪器、参考标准:DL/T846.1-2004
说明书 打印产品 产品ID: 72
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「交直流高压分压器」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 交直流高压分压器整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

交直流高压分压器简介   ----Product introduction

FYQ交直流数字分压器又称交直流数字高压分压器、交直流分压器、数字分压器、高压分压器、交直流高压分压器及数字高压分压器,交直流数字分压器用于电力系统工频交、直流高电压试验,交直流数字高压分压器电压等级为50kv、100kv、150kv及200kv,交直流数字分压器由高压分压器和低压显示表两部分组成,并用配套电缆连接使用。

交直流高压分压器

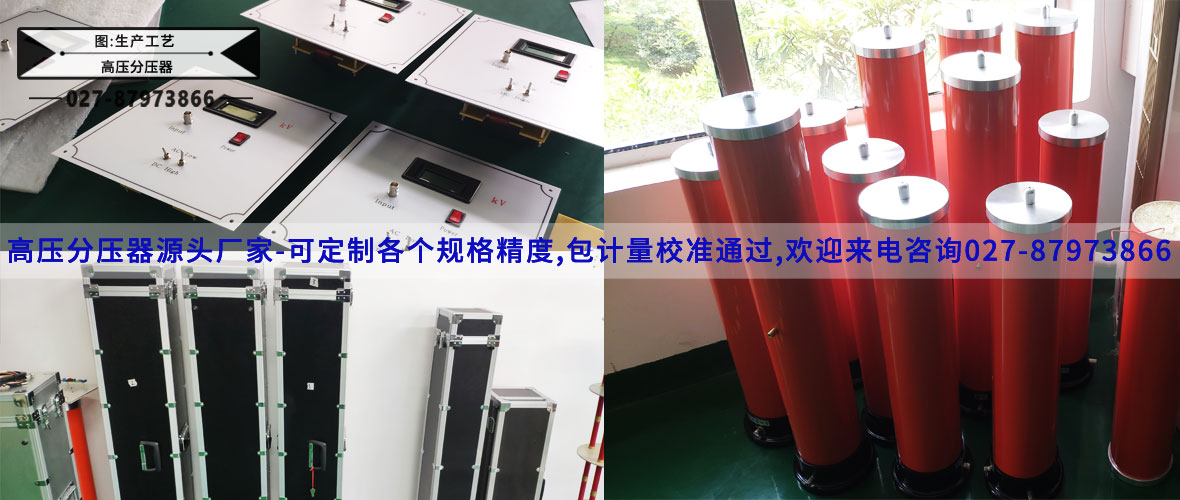

交直流高压分压器-生产工艺展示

主要特点

1、精度高:FYQ交直流数字分压器采用精密高压薄膜电容和精密高压玻璃釉电阻,输入阻抗高,降低了测试电流,功耗小,提高了测试仪的测量精度和稳定性;信号处理部分,采用高性能OP进行信号放大,运用双积分式 AD采样技术,四位半液晶显示,分辨力达0.001kV,是高压静电电压表的升级产品
2、抗干扰性能好:采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽,有效地改善了均压球周围的电场分布,防止出现尖端放电,提高测量数据的抗干扰能力。低压显示仪表采用全金属封闭结构屏蔽,高压分压器和低压显示表采用高品质同轴电缆连接,减少高压对示值的影响,从而实现高稳定度,高线性
3、安全可靠:FYQ分压器是由高压分压器和低压显示仪表构成,高压分压器采用美国杜邦填充材料,特种工艺灌封,结构紧密,重量更轻,降低了分压器内部局部放电量,可靠性更高。FYQ交直流数字分压器不存在漏油问题。工作时高压分压器和低压仪表采用同轴电缆连接,高低压部分距离较远,工作安全可靠
4、操作简单:采用拨码开关切换高低压、交直流,方便快捷。四位半液晶直接显示测量结果,简单直观。为现场的检测工作带来极大的便利
5、携带方便:FYQ交直流数字分压器采用便携式结构,整机用铝合金包装箱作机壳,可方便地拆装。体积小、重量轻,便于携带,使用十分方便

交直流高压分压器参数   ----Technical parameter

分压器型号 FYQ
分压器名称 交直流数字分压器、数字分压器
分压器分压比 1000 : 1
精度 AC:1.0%,   DC:0.5%
绝缘介质 美国杜邦干式介质材料
交流测量方式 真有效值测量
环境条件 温度:0~40℃
湿度:≤85%RH
尺寸(FYQ-50) 200*200*550mm3
重量 6.3kg
尺寸(FYQ-100) 200*200*850mm3
重量 8.2kg
尺寸(FYQ-150) 370*270*1030mm3
重量 14kg
其他参数
型号 分压器阻抗 分压器电压等级 显示表量程 连接同轴电缆
FYQ-50 600 MΩ AC:50kV,DC:50kV Low:0-20kV,      High:0-50kV 3m
FYQ-100 1200 MΩ AC:100kV,DC:100kV Low:0-20kV,      High:0-100kV 3m
FYQ-150 1800 MΩ AC:150kV,DC:150kV Low:0-20kV,      High:0-150kV 4m
FYQ-200 2400 MΩ AC:200kV ,DC:200kV Low:0-20kV,      High:0-200kV 4m

交直流高压分压器图片   ----Picture display

交直流高压分压器附件配件   --------Accessories

本产品FYQ交直流分压器详细清单请以说明书或代销合同为准


FYQ交直流分压器 1台
显示仪表 1个
信号线 1根
接地线 1根
检验报告 1本
说明书 1本
合格证 1张
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
