超低频高压发生器

VLF超低频高压发生器

超低频高压发生器是适用于绝缘等值电容较大的电气设备耐压试验项目、0.1Hz超低频高压耐压试验实际上是传统工频耐压试验的一种替代方法
说明书 打印产品 产品ID: 56
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「超低频高压发生器」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 超低频高压发生器整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

超低频高压发生器简介   ----Product introduction

UVLF超低频高压发生器又称超低频发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流耐压装置、30kv至50kV超低频高压发生器及超低频交流高压发生器,超低频高压发生器适用于绝缘等值电容较大的电气设备耐压试验项目,超低频高压发生器应用于电力电缆、电力电容器、大中型发电机和电动机等)耐压试验,VLF超低频高压发生器符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

根据2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求,电力预防性试验项目中把电力设备的耐压分为工频耐压、变频耐压和超低频耐压,其中0.1HZ超低频预防性耐压技术是国际电工委员会推荐的低频耐压技术,VLF超低频高压发生器是我公司自主开发的核心技术产品。

UVLF超低频高压发生器主要用于大容量的电气试验设备(例如: 电力电缆试验、 电力电容器试验、大中型发电机试验以及电动机试验等)的耐压试验。超低频高压发生器按功能上分为程控超低频高压发生器和智能超低频高压发生器,按范围分30kv超低频高压发生器和50kv超低频高压发生器。超低频高压发生器自上市以来,用户充分认可。

UVLF超低频高压发生器

UVLF超低频高压发生器--配置展示

主要特点

1、电流、电压、波形数据均直接通过高压侧采样获得,所以数据真实、准确
2、过压保护:当输出超过所设定的限压值时,测试仪将停机保护,动作时间小于20毫秒
3、过流保护:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20毫秒
4、高压输出保护电阻设计在升压体内,所以外面不需另接保护阻
5、VLF超低频高压发生器采用了高低压闭环负反馈控制电路,输出无容升效应

超低频高压发生器参数   ----Technical parameter

型号 额定电压 带载能力 电源保险管 重量
VLF-30KV 30kV/20mA
(峰值)
0.1Hz,≤0.5μF~1.1μF 5A 控制器:4kg
升压体:25kg
0.05Hz,≤0.5μF~2.2μF
0.02Hz,≤0.5μF~5.5μF
VLF-50KV 50kV/30mA
(峰值)
0.1Hz,≤0.5μF~1.1μF 7A 控制器:4kg
升压体:50kg
0.05Hz,≤0.5μF~2.2μF
0.02Hz,≤0.5μF~5.5μF
VLF-60KV 60kV/30mA
(峰值)
0.1Hz,≤0.5μF 9A 控制器:4kg
升压体1(30kV):25kg
升压体2(30kV):25kg
0.05Hz,≤0.5μF~1μF
0.02Hz,≤0.5μF~2.5μF
VLF-80KV 80kV/30mA
(峰值)
0.1Hz,≤0.5μF 12A 控制器:4kg
升压体1(30kV):25kg
升压体2(50kV):50kg
0.05Hz,≤0.5μF~1μF
0.02Hz,≤0.5μF~2.5μF
输出额定电压 参见表1
输出频率 参见表1 0.1Hz,最大1.1 μf
0.05 Hz 最大2.2 μf
0.02 Hz 最大5.5 μf
测量精度 1%
电压正,负峰值误差 ≤3%
电压波形失真度 ≤5%
使用条件 户内、户外
温度 -10℃~+40℃
湿度 ≤85%RH
电源 交流50 Hz,220V ±5%
保险管 参见表1

超低频高压发生器图片   ----Picture display

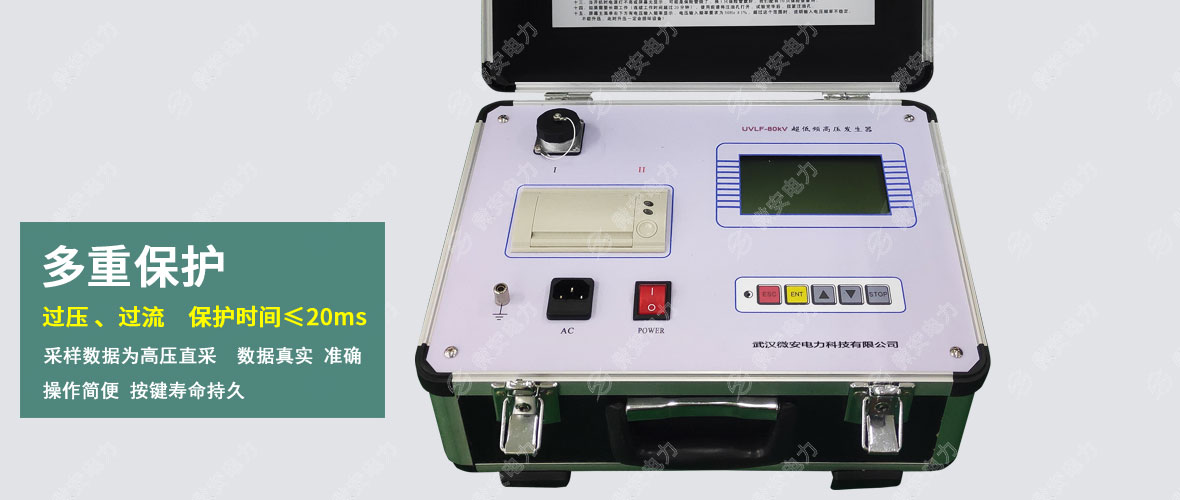

UVLF超低频高压发生器控制箱

UVLF超低频高压发生器--控制箱

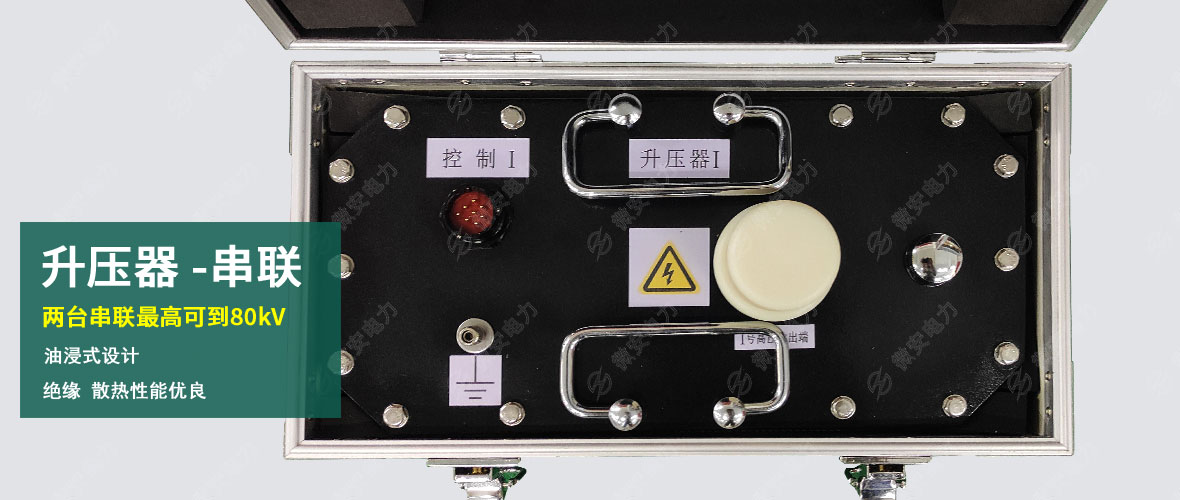

UVLF超低频高压发生器升压器

UVLF超低频高压发生器--升压器

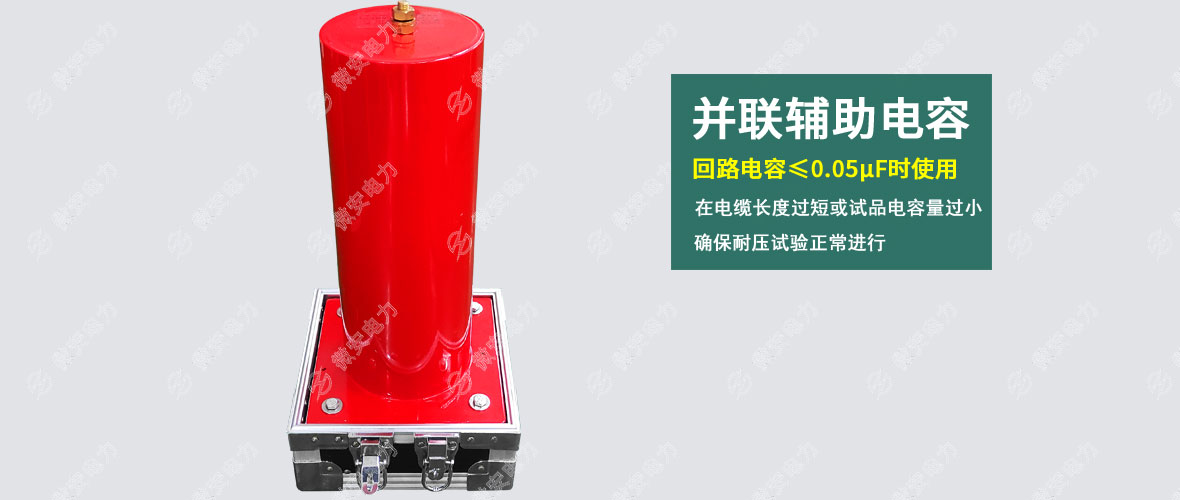

UVLF超低频高压发生器并联辅助电容

UVLF超低频高压发生器--并联辅助电容

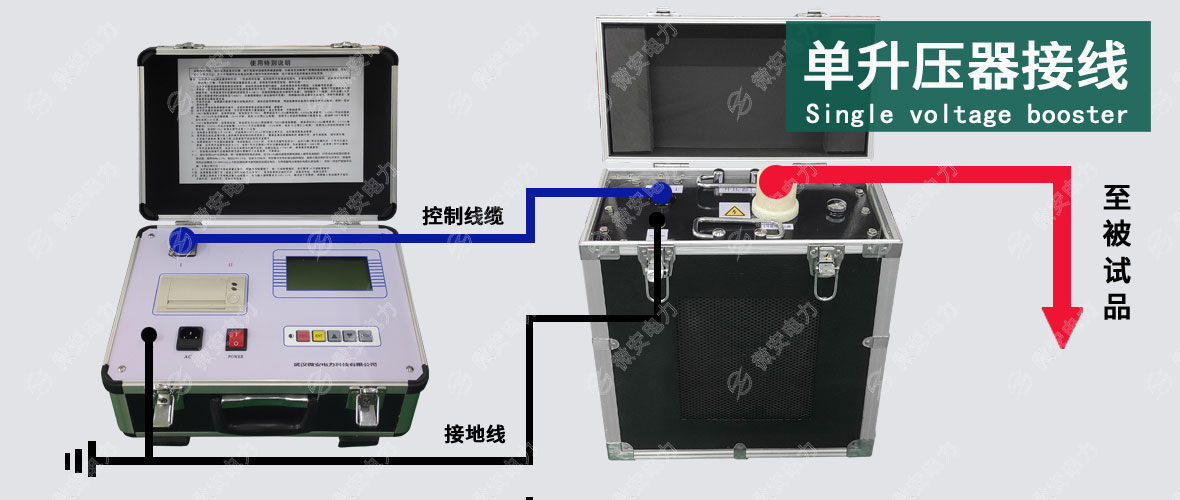

UVLF超低频高压发生器试验接线

UVLF超低频高压发生器--单升压器试验接线

UVLF超低频高压发生器串联接线

UVLF超低频高压发生器--双升压器试验接线

超低频高压发生器附件配件   --------Accessories

本产品VLF超低频高压发生器详细清单请以说明书或代销合同为准

主机 1台 升压器 1套
专用高压连接电缆 1根 专用低压连接电缆 1根
电源线 1根 电源保险管 10只
放电棒 1根 检验报告 1本
说明书 1本 合格证 1张
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
