全自动绝缘靴手套耐压试验装置简介 ----Product introduction
UATX-3506全自动绝缘靴手套耐压试验装置是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)和国家电网公司电力安全工作规程(变电部分)的要求的基础上研发而成。本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验,绝缘靴及绝缘手套耐试验周期为半年,试验过程中不允许击穿,同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

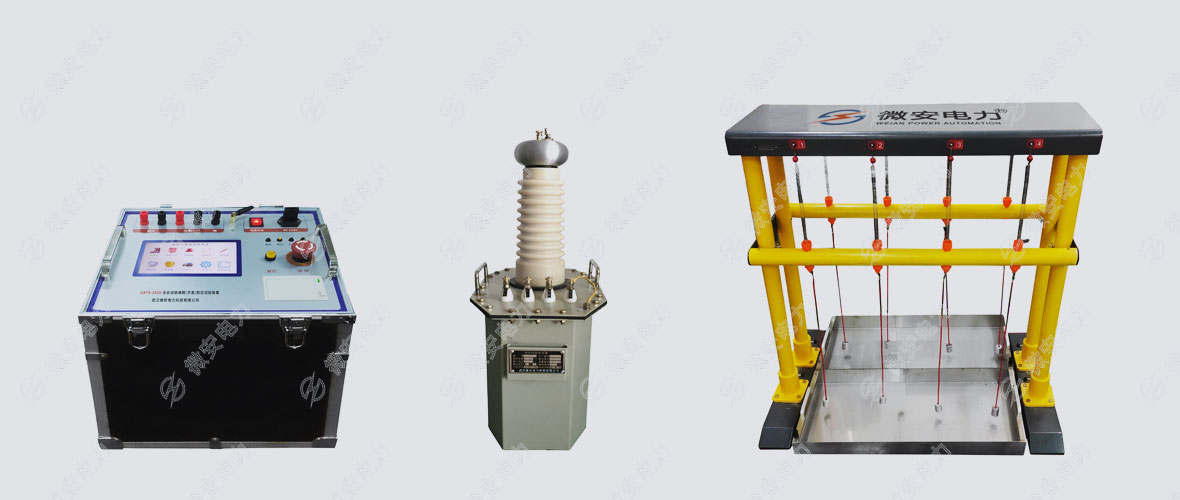

全自动绝缘靴手套耐压试验装置--标准配置
主要特点 ----Main features
1、仪器可以同时进行8只绝缘靴或绝缘手套的试验,并测量每只试品的泄漏电流。
2、绝缘鞋试验采用里面放置小钢珠的干式试验方法,摆脱了传统的往鞋子里灌水做试验,试验完毕后不易晒干的做法。
3、高低压分离,泄漏电流采用抗干扰无线传输技术传输回控制箱,极大的保护人身的安全。
4、每路试品均具有分断机构,当任意一路击穿时或超过设定泄漏电流值时,该路试品将自动脱离试验,不影响其它试品进行试验。
5、仪器采用7寸TFT触摸大屏幕液晶汉字显示,显示信息量大,一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数以及汉字提示内容。
6、采用直流电机控制调压器升压过程,全自动进行耐压试验。试验开始后,仪器自动合闸以国标要求升压速度自动升压,到达预定电压开始计时,并保持试验电压、计时到、自动降压,到零后自动断电,提示试验结束,同时显示各试品泄漏电流,并自动保存测试结果。
7、绝缘靴试验具有专用金属接地托盘,绝缘手套试验具有专用容器,便于操作。
8、试验变压器变比自由设定,可以与客户现有变压器相互配套
9、具有过流保护功能。
10、 验电器测试功能。
全自动绝缘靴手套耐压试验装置参数 ----Technical parameter
电源输入电压 | 220V±10% 50Hz±10% |
控制箱输出电压 | 0-250V |
控制箱输出电流 | 25A |
额定输出电压 | 50KV |
额定输出容量 | 5KVA |
最大量程 | 19.9mA |
泄漏电流带脱扣系统量程 | ≥12mA |
电压测量误差 | ±1% +3个字 |
泄漏电流测量误差 | ±1% +3个字 |
泄漏电流分辨率 | 0.01mA |
数显计时 | 99分钟自由设定 |
环境温度 | -10℃-40℃ |
湿度 | ≤90%RH,不结露、仪器不闪烁 |
控制箱外形尺寸 | 420mm×340mm×520mm |
试验机外型尺寸 | 260mm×980mm×480mm |
控制箱重量(kg) | 22 |
试验机重量(kg) | 8 |
全自动绝缘靴手套耐压试验装置图片 ----Picture display

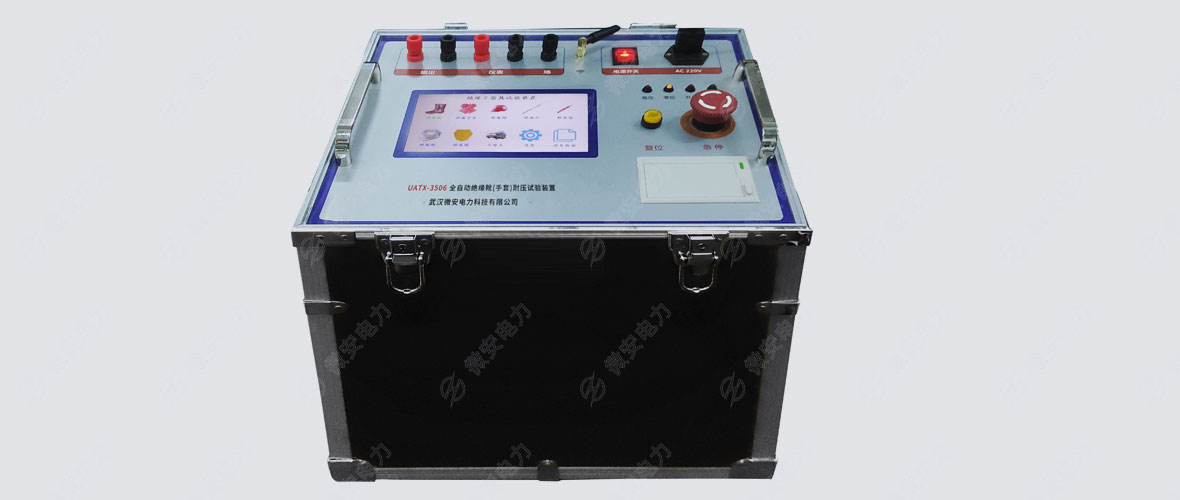

全自动绝缘靴手套耐压试验装置--控制主机

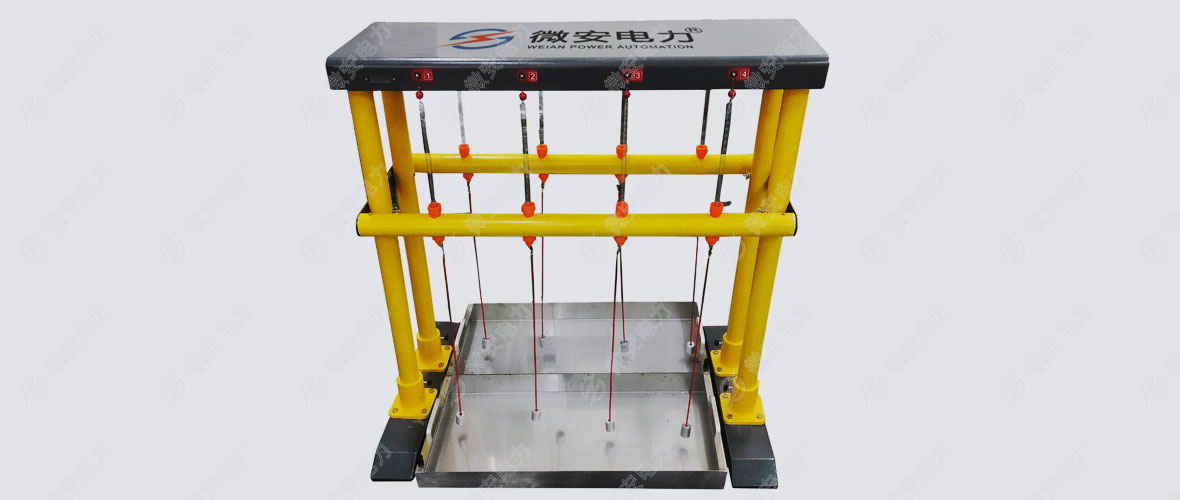

全自动绝缘靴手套耐压试验装置--高压泄露电流采集支架

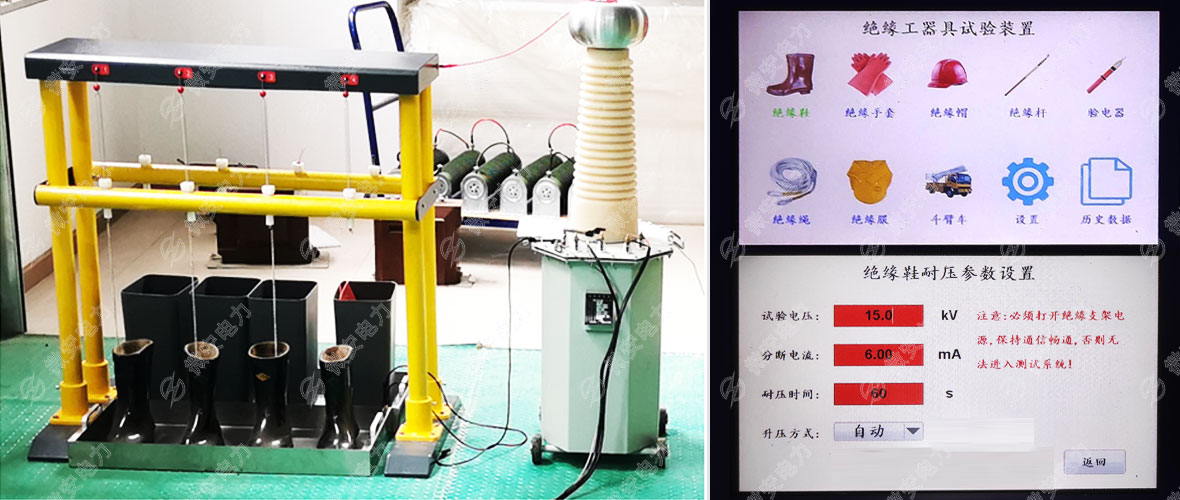

全自动绝缘靴手套耐压试验装置--测试实拍
全自动绝缘靴手套耐压试验装置附件配件 --------Accessories
本产品UATX-3506绝缘靴手套耐压试验装置详细清单请以说明书或代销合同为准
绝缘靴手套耐电压控制箱 | 1台 | 绝缘靴手套耐电压测试支架 | 1组 |
油浸式高压试验变压器 | 1台 | 测试线及配件 | 1套 |
电压转换器(选配) | 1个 | 检验报告 | 1本 |
说明书 | 1本 | 合格证 | 1张 |
