数字式三相移相器

UAXQ-S数字式三相移相器

UAXQ-S 数字式三相移相器在雷达、导弹姿态控制、加速器、通信、仪器仪表等领域都有着广泛的应用、参考标准:GB6587-2012
说明书 打印产品 产品ID: 98
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「数字式三相移相器」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 数字式三相移相器整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

数字式三相移相器简介   ----Product introduction

UAXQ-S数字式三相移相器是变压器式数字三相移相器,也称为综合移相器,三相移相器包括数字式相位显示仪、电压电流数显表、三相移相细调及电源等单元组成综合数字移相器,该数字式三相移相器将变压器移相技术与数字测量技术进行了有机结合,数字式三相移相器电压输出可调。

UAXQ-S数字式三相移相器是微安电力研发中心根据GB6587.8-1986国家技术标准研发生产的综合感应三相移相器,该数字式三相移相器是由变压器式移相器,数字式相位显示仪,电压电流数显表、输出电压调节、移相粗调、细调及电源等单元组成的便携式电工测试仪,该数字式三相移相器将变压器移相技术与数字测量技术进行了有机结合,能在0~360°范围内任意角度的调节移相,该数字式三相移相器具有精度高,读数准确直观、电压输出可调,数字式三相移相器结构部件采用独立固定、牢固可靠,全密封、携带方便,便于在野外和现场使用。

移相器工作原理是将信号的相位移动一个角度。数字三相移相器工作原理根据不同的构成而存在差异。比如晶体管电路中,可在电路输入端加入一个控制信号来控制移相大小,在有些电路中则利用阻容电路的延时达到移相,在单片机控制系统还可利用内部定时器达到移相的目的。微安电力生产研发的移相器能在0~360°范围内任意角度的调节移相,精度高,数据稳定。

主要特点

1、该数字式三相移相器能在0~360度范围内达到任意角度的超前或滞后移相目的
2、该数字式三相移相器采用三相三芯柱变压器,Y0接线方法,每相均有四个等边绕组,交叉连线形成不同夹角,形成对角线相连的六边形,六个边共高十二个抽头,即十二档,每档30度,三相同步调节,细调由三只同轴自耦变压器与电容组成,使输出三相在0~360度范围内同步调节,以保证三相输出的平衡
3、该数字式三相移相器具有操作方便、体积小、噪音低、输出波形好等特点,能满足较高国度的单相及三相交流功率、相位等仪表的测试校验,也能用于电度表的检定装置之中

数字式三相移相器参数   ----Technical parameter

型号 UAXQ-S
名称 数字式三相移相器
输入电压 三相四线3×380(220)V 50Hz
输出电压 三相四线3×(0~380)/(0~220) 三位半数字显示,精度:1级
输出电流 交流0~20A 三位半数字显示,精度:1级
最大输出容量 3×300VA
三相粗调 环境温度:0°~360° 每步30°进移相
三相细调 -3°~18°,12°~33° 四位数字显示,精度1.0级
电压波动 粗调:≤1.5% 细调:≤2.0%
波形失真 输出波形失真度≤输入波形失真度
温升 <60 ℃
绝缘电阻 ≥22MΩ
耐压试验 1.5kV/min
使用环境 温度:-10℃~40℃,湿度:<80%
尺寸 480×360×230mm3
重量 约35kg

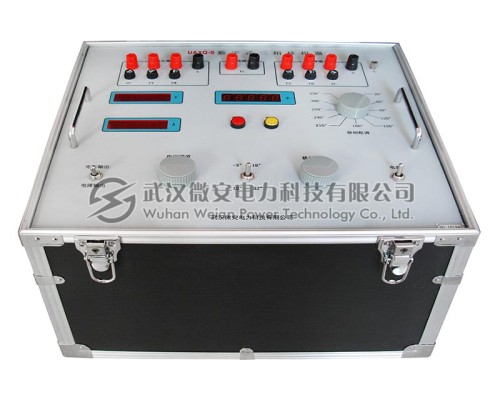

数字式三相移相器图片   ----Picture display

数字式三相移相器附件配件   --------Accessories

本产品UAXQ-S数字式三相移相器详细清单请以说明书或代销合同为准



UAXQ-S数字式三相移相器 1台
电源线 1根
插座 1个
检验报告 1本
说明书 1本
合格证 1张



注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
