UAWJ-702S便携式继电保护测试仪

UAWJ-702S便携式继电保护测试仪又称三相继电保护测试仪,采用单片机控制系统设计,可输出4路电压,3路电流,是对电力系统继电保护装置进行动作值和动作时间测试必不可少的设备,机器重量仅15Kg
说明书 打印产品 产品ID: 94
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「便携式继电保护测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 便携式继电保护测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

便携式继电保护测试仪简介   ----Product introduction

UAWJ-702S便携式继电保护测试仪又称三相便携式继电保护测试仪、便携式继电保护试验仪、便携式继电保护校验仪、手提式继电保护测试仪、是国内优秀的继电保护测试仪生产厂家微安电力参照《微机型继电保护试验装置技术条件》设计的单片机型三相便携式继电保护测试仪,为保证设备的轻量化及外观的美观程度,机箱采用了专用定制的机箱,内核设计充分使用了现代先进的微电子技术和新型器件,从而诞生的一款完全新型且小型化的继电保护测试仪,摒弃了传统的技术方案,是继电保护测试生产行业里的又一次革命,裸机重量仅14Kg,配备了专用的航空铝合金外机箱及高抗震泡沫,防摔防震效果极佳,保证了设备在运输和搬运的过程中的安全性。

UAWJ-702S便携式继电保护测试仪在行业里也被称为单片机继电保护测试仪,在单机状态下输出精度为0.5级(受单片机显示位数影响) ,在联接笔记本电脑通讯后,在电脑上位机端操作输出,输出精度可达到0.2级,除精度优良和便携性能以外,整机的附件也是优选线材和插针,鳄鱼夹等,该便携式继电保护测试仪目前在国内市场具有极高的性价比。

便携式继电保护测试仪标准配置

便携式继电保护测试仪功能

1、具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
2、单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。
3、联接电脑运行 通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
4、可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
5、7路接点输入和2对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
6、采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
7、 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
8、装置设有一路110V 及 220V专用可调直流电源输出。
9、具有大型继电保护测试仪的性能,和小型便携式继电保护测试仪的价位,具有很高的性能价格比。

便携式继电保护测试仪参数   ----Technical parameter

交流电流输出



输出精度 0.5级
相电流输出(有效值) 0~40A
三并电流输出(有效值) 0~120A
相电流长时间允许工作值 10A
相电流最大输出功率 400VA
三并电流最大输出功率 1000VA
三并电流最大输出时间 10s
频率范围(基波) 20~1000Hz
谐波次数 1~20 次
直流电流输出
输出精度 0.5级
电流输出 0~±10A / 每相,0~±30A / 三并
最大输出负载电压 20V
交流电压输出



输出精度 0.5级
相电压输出(有效值) 0~120V
线电压输出(有效值) 0~210V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 20~1000Hz
谐波次数 1~20次
直流电压输出
输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~±320V
相电压/线电压输出功率 70VA / 140VA
开关量及时间测量
开关量输入 7路 空接点: 1~20mA,24V    "0":0~ +6V; "1":+11 V~ +250V
开关量输出 2对 电位接点接入:,DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围:0.1ms ~ 9999s 、测量精度:0.1mS
工作条件/体积重量
供电电源 AC 220V±10%,50/60Hz
环境温度 -20℃ ~ +50℃
裸机外形尺寸及重量 约365×153×235mm³、15.25kg
铝合金机箱外形尺寸及重量 约420×234×450mm³、4.7kg
标配线包重量 约3.25kg
包装后尺寸及重量 约492×325×534mm³、约24.8kg

便携式继电保护测试仪图片   ----Picture display

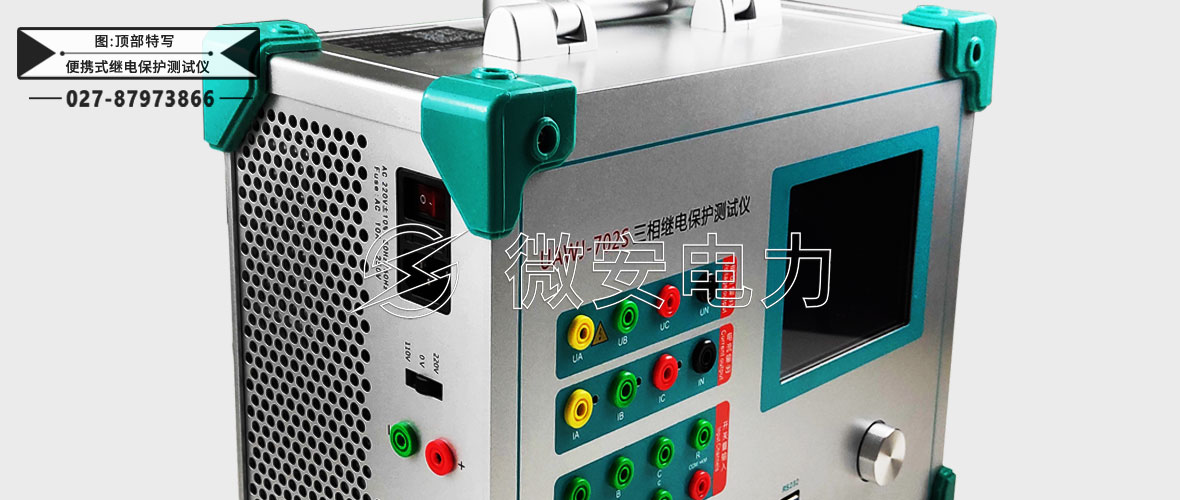

便携式继电保护测试仪主机

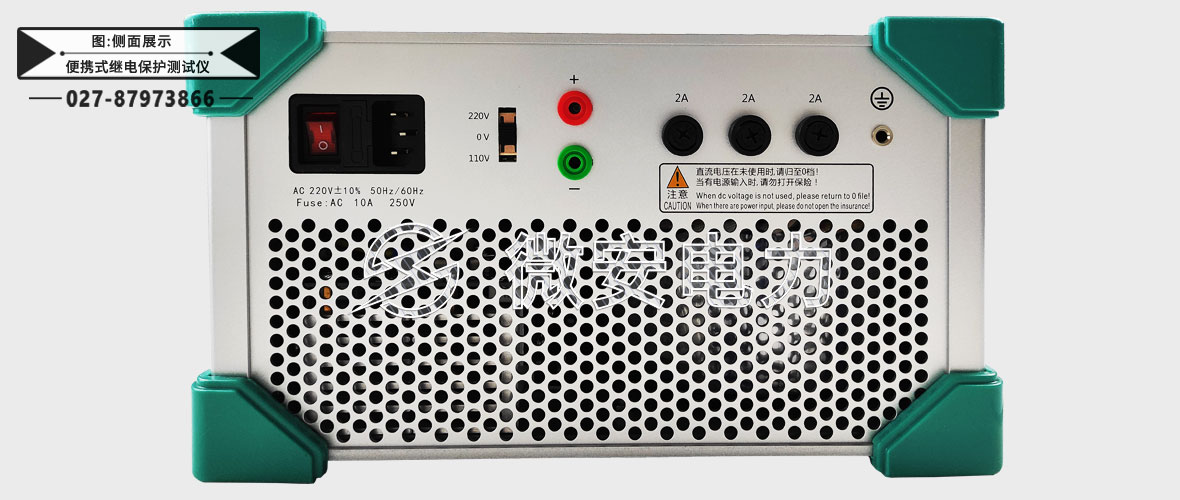

便携式继电保护测试仪

便携式继电保护测试仪

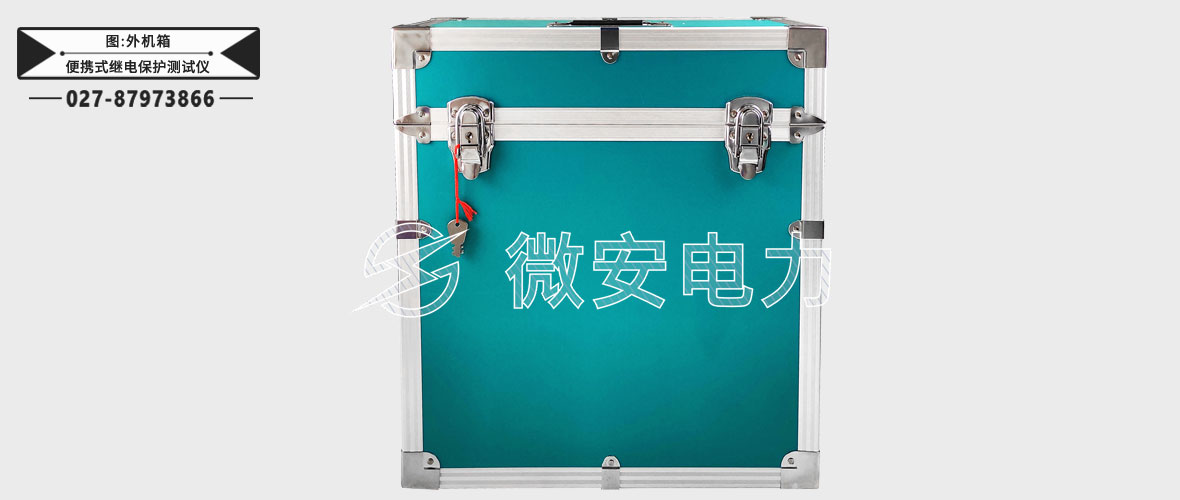

便携式继电保护测试仪机箱

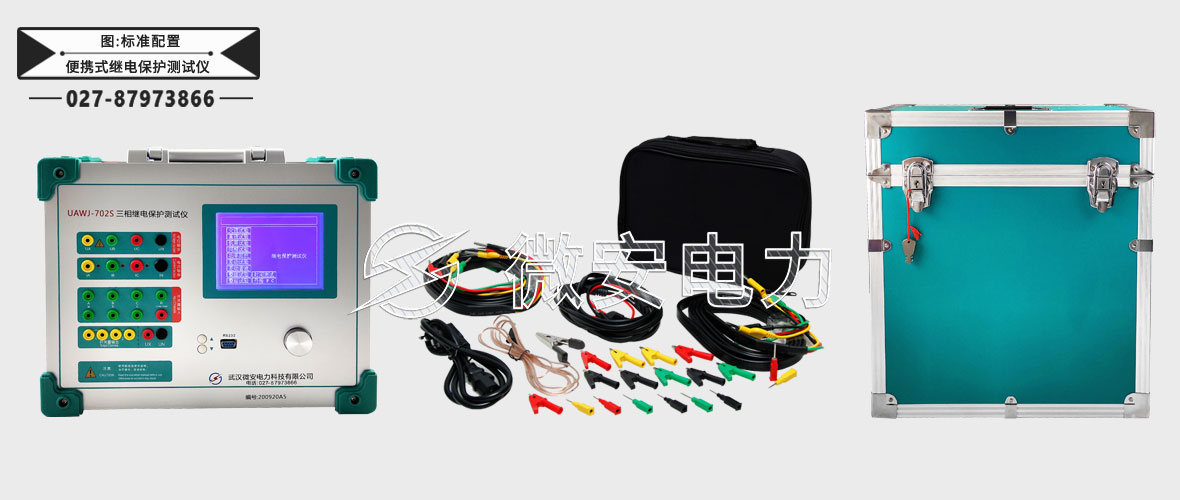

便携式继电保护测试仪附件配件   --------Accessories

本产品UAWJ-702S便携式继电保护测试仪详细清单请以说明书或代销合同为准

便携式继电保护测试仪 1台 机箱 1个
测试线 1包 电源线 1根
保险管 3个 检验报告 1本
说明书 1本 合格证 1张

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

便携式继电保护测试仪技术应用   --------Technology application

便携式继电保护测试仪

便携式继电保护测试仪单机试验功能

交流试验: 各电压电流的幅值、相位、交流频率、均可任意调节

直流试验: 各电压电流的幅值、极性均可任意调节

低周试验/同期试验:主要用于同期试验中频差试验和低周试验

功率阻抗:主要用来测试电力系统中与"方向"有关的保护,例如功率方向

差动试验:主要用于测试差动继电器

整组试验:主要用于模拟各种瞬时、永久性、或转换性故障
