便携式三相继电保护测试仪简介 ----Product introduction
UAWJ-8030便携式三相继电保护测试仪又称为手持式继电保护测试仪,是属于传统式的模拟量输出的继电保护测试仪类别,是我公司在原有三相继电保护测试仪的基础上 ,参照《微机型继电保护试验装置技术条件》,且采纳了广大继电保护调试人员的意见后,研发出的一款轻便式的继电保护测试仪,在拥有传统继电保护测试仪所有功能的情况下,整机重量仅12Kg,非常方便调试人员携带上现场,是现阶段电力系统微机继电保护装置及配网自动化(如DTU FTU)等装置的调试利器,性能稳定,具有极高的性价比
UAWJ-8030便携式三相继电保护测试仪在系列及规格上也分了多个规格,目前主要是销售的规格分别有 UAWJ-8010便携式三相继电保护测试仪(相电流10A 精度0.2J级/0.1级) , UAWJ-8020便携式三相继电保护测试仪(相电流20A 精度0.2J级/0.1级),UAWJ-8100单相微机继电保护测试仪(单相100A 精度0.2级)UAWJ-702S便携式继电保护测试仪(相电流40A 精度0.5级)等多个规格。
主要特点
1、具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出
2、面板上配备高精度触摸板鼠标,8.4寸高清液晶彩屏,工业级防爆金属按键、无论是操作还是现实,都非常方便
3、操作方式上除了单机操作外,还可以外接电脑或者直接外接键盘鼠标,轻松应对大批量的继电保护装置测试
4、精度优良,4路电压3路电流输出精度均在0.2级以内,线性度非常好,非传统的开关型功放
5、软件上可完成各种保护功能的测试,能方便地测试及扫描各种保护定值,保护边界,还具有故障回放,实时存储测试数据,显示矢量图,联机打印报告等功能
6、具有独立专用直流电源输出:设有一路110V及220V专用可调直流电源输出
7、具有两个独立功能的USB接口,可以外接键盘鼠标,上位机通讯等功能,均采用USB3.0设计
8、具有过温保护、过载保护、电压短路保护、电流开路保护、电源软启动等功能,软件对故障进行自诊断以及输出闭锁等功能

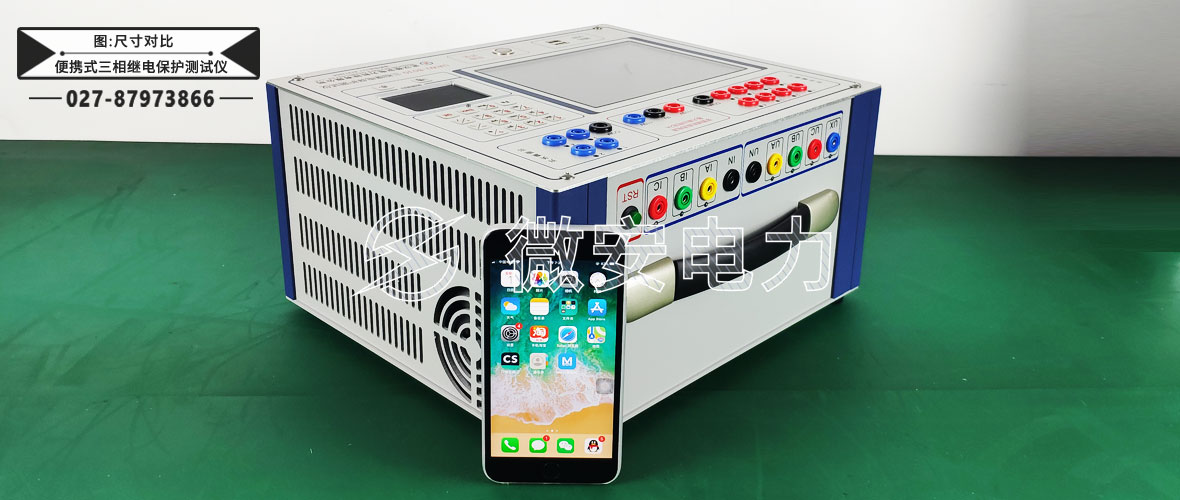

9、精心设计的超轻小型结构,使得整机极其小巧轻便
便携式三相继电保护测试仪参数 ----Technical parameter
单相电流输出(有效值) | 0 - 30A/相,精度:0.2% ±5mA |
三相并联输出(有效值) | 0 - 120A/三相同相位并联输出 |
三相电流长时间允许值 | 10A |
每相最大输出功率 | 420VA |
三相并联电流最大输出功率 | 1000VA |
三并电流最大输出工作时间 | 10s |
频率范围 | 0 - 1000Hz,精度0.01Hz |
谐波次数 | 2 - 20次 |
相位 | 0 - 360°,精度0.1° |
直流电流输出 | 0 - ±20A/相,精度:0.2% ±5mA |
单相电压输出(有效值) | 0 - 125V/相,精度:0.2% ±5mV |
线电压输出(有效值) | 0 - 250V |
相电压/线电压输出功率 | 75VA/100VA |
频率范围 | 0 - 1000Hz,精度:0.001Hz |
谐波次数 | 2 - 20次 |
相位 | 0 - 360°,精度:0.1° |
单相电压输出幅值 | 0 - ±150V,精度:0.2% ±5mV |
线电压输出幅值 | 0 - ±300V |
相电压/线电压输出功率 | 90VA/180VA |

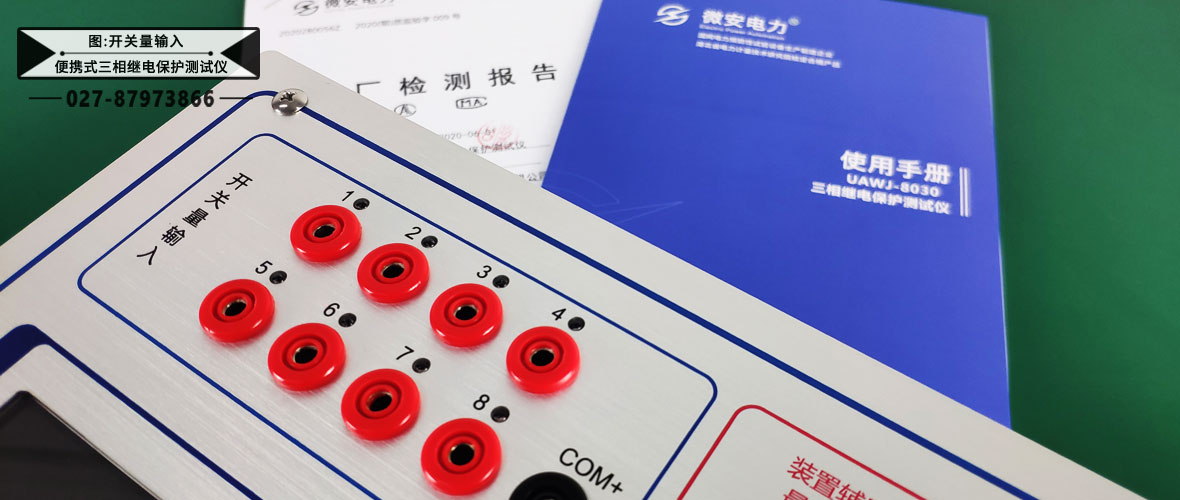

开关量输入端子 | 8对 |
空接点 | 1 - 20mA,24V 装置内部有源输出 |
电位翻转 | 无源接点:低阻短接信号;有源接点:0-250V DC |
开关量输出端子 | 4对,空接点,遮断容量:110V/2A,220V/1A |
时间范围 | 1ms - 9999s,测量精度:1ms |
整机尺寸、重量 | 460×250×580 (mm3),约27kg |
电源 | AC220V±10%,50Hz,10A |
测试仪主机重量 | 约12kg |
包装后发货尺寸及重量 | xxx×yyy×zzz (mm3),约13kg |

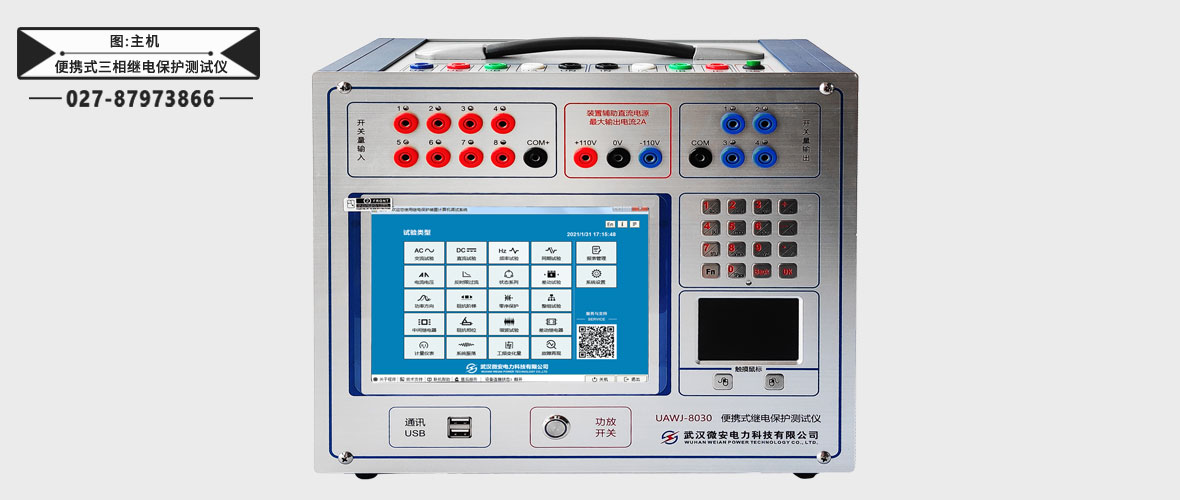

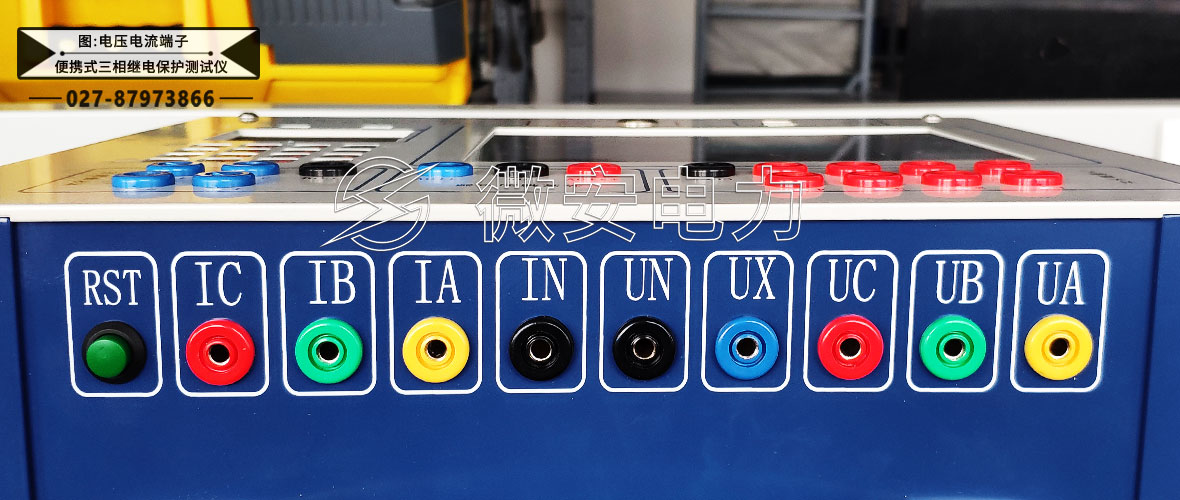

便携式三相继电保护测试仪图片 ----Picture display

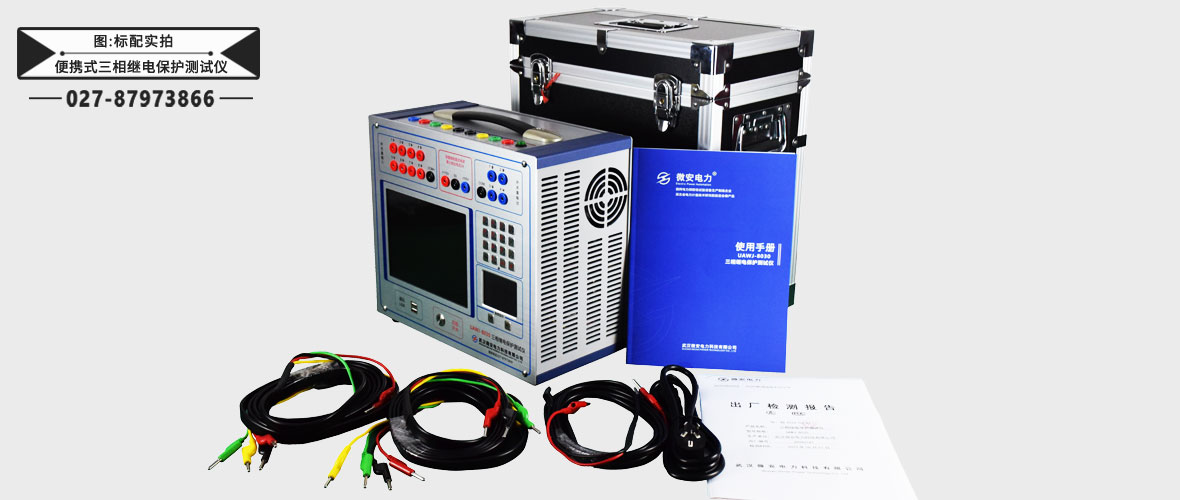

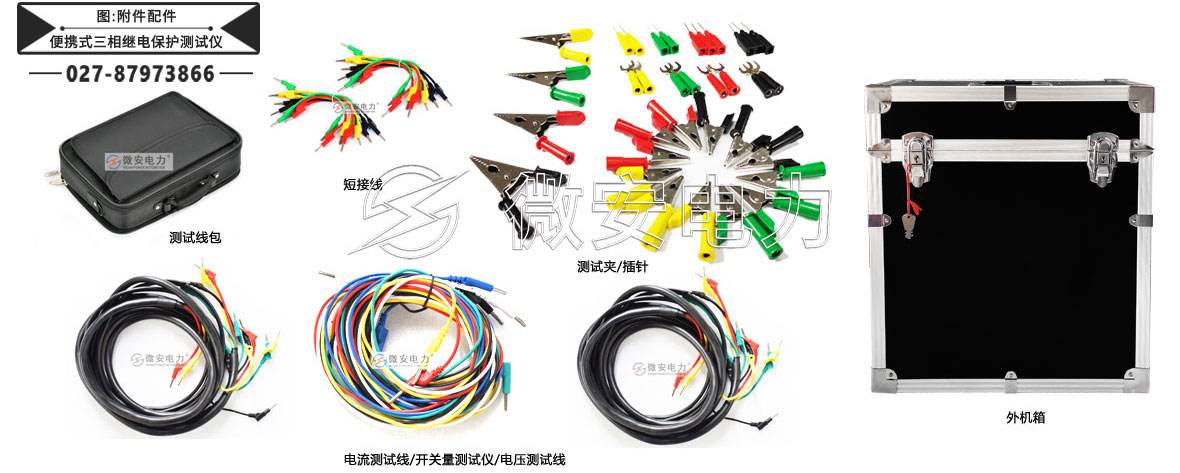

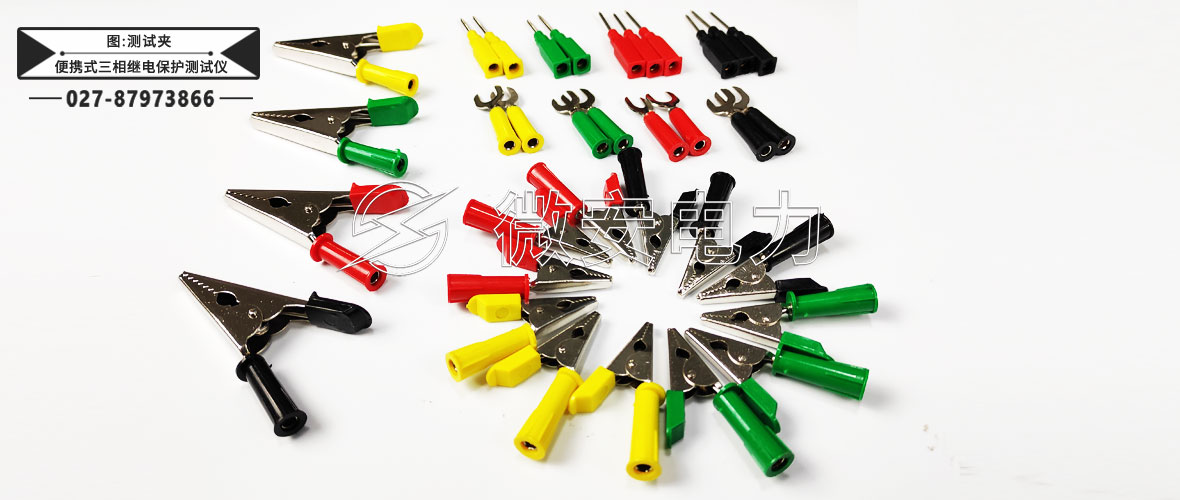

便携式三相继电保护测试仪附件配件 --------Accessories
本产品UAWJ-8030便携式三相继电保护测试仪详细清单请以说明书或代销合同为准
便携式三相继电保护测试仪 | 1台 | 机箱 | 1个 |

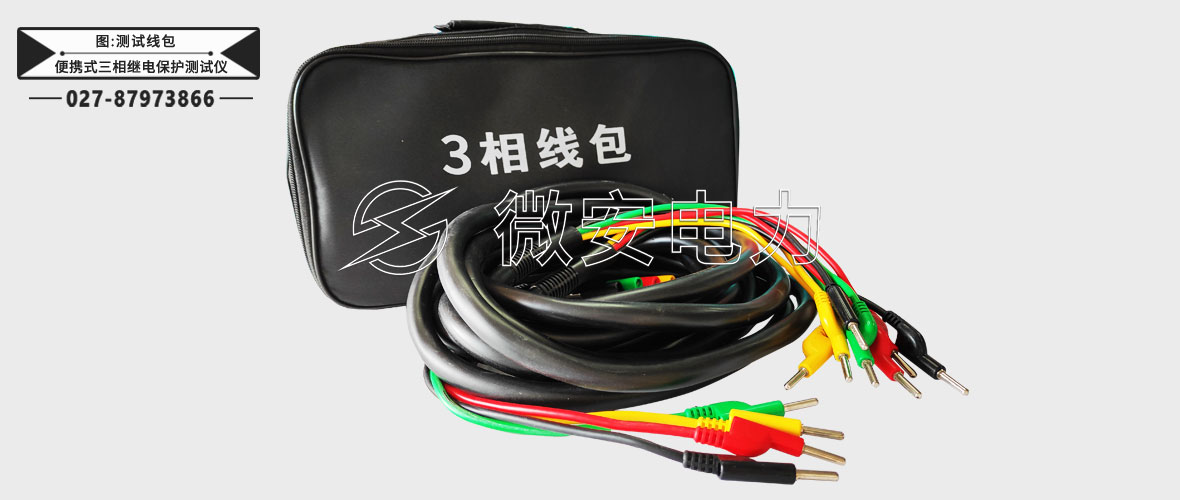

测试线 | 1包 | 电源线 | 1根 |
保险管 | 3个 | 检验报告 | 1本 |
说明书 | 1本 | 合格证 | 1张 |
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
便携式三相继电保护测试仪技术应用 --------Technology application

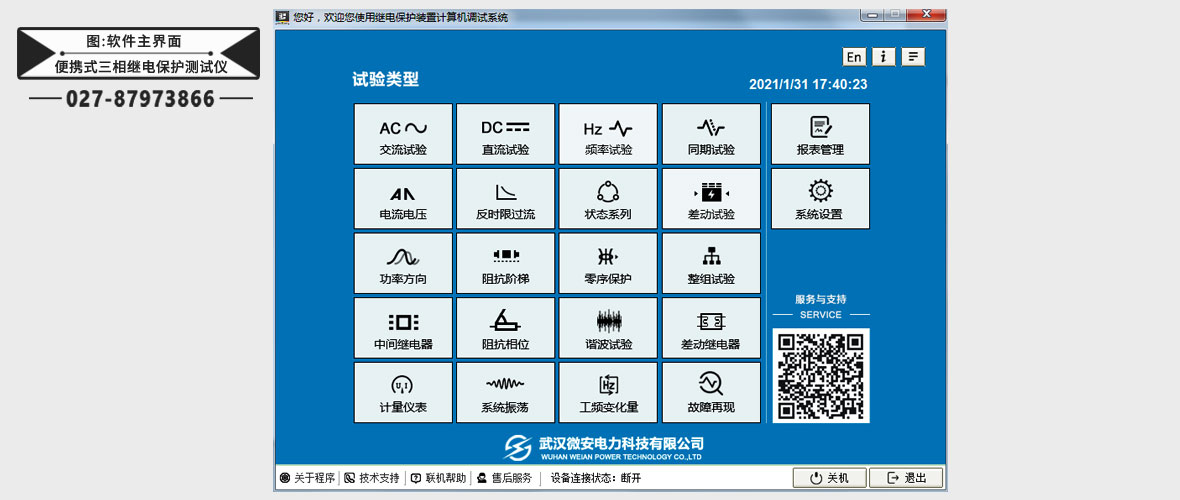

便携式三相继电保护测试仪主要测试功能
• 交流试验、直流试验、频率试验、同期试验
•电流电压、差动继电器、反时限过流、中间继电器
• 功率方向、阻抗阶梯、零序保护、整组试验
• 状态序列、阻抗相位、差动试验
• 谐波试验、工频变化量、
• 故障再现、系统振荡、计量仪表
便携式三相继电保护测试仪应用范围
• 微机继电保护装置的出厂试验
• 微机继电保护装置的预防性试验
• 微机继电保护装置的交接试验
• 配电终端(DTU/FTU)的校验
• 电力仪表、无偿补偿控制器等设备的校验
• 做为标准测试电源,对各种自动化仪表校验
