三相继电保护测试仪

UAWJ-702三相继电保护测试仪

UAWJ-702三相继电保护测试仪又称三相继电保护校验仪,采用单片机操作系统,外接电脑可完成工控机型继电保护测试仪的所有测试功能,参考标准:GB7261-2008,DL/T624-2010
说明书 打印产品 产品ID: 93
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「三相继电保护测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 三相继电保护测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

三相继电保护测试仪简介   ----Product introduction

UAWJ-702三相微机继电保护测试仪又称三相继电保护测试仪、三相继电保护装置测试仪、继电保护试验及三相工控微机继电保护测试仪,三相微机继电保护测试仪厂家参照《微机型继电保护试验装置技术条件》设计的工控三相微机继电保护测试仪,该三相微机继电保护测试仪充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪,可联接笔记本电脑运行的先进结构。

UAWJ-702三相微机继电保护测试仪是武汉微安电力科技有限公司研发中心在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,并依据国家标准和行业标准GB7261-2008,DL/T624-2010广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和实现的一种新型小型化三相微机继电保护测试仪。

UAWJ-702三相微机继电保护测试仪装置有7路开入和2对开出以及标准4相电压3相电流输出,开关量输入电路可兼容空接点和0~250V电位接点,电位方式时,0~6V为合,11~250V为分,开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量,UAWJ-702三相微机继电保护测试仪采用高速数字控制处理器作为输出核心,测量精度为0.5级,软件上应用32位双精度算法产生各相任意的高精度波形由于采用内部源独立处理结构,结构紧凑,修正了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题,UAWJ-702三相微机继电保护测试仪是继保工作者得心应手的好工具。

UAWJ-702三相继电保护测试仪

主要特点    ----Main features

1、标准的4相电压3相电流输出:S型三相微机继电保护测试仪具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出
2、单机操作方便:单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷
3、双操作方式:联接电脑运行 通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等
4、软件功能强大:可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等
5、开关量接点丰富:UAWJ-702为7路接点输入和2对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展
6、大屏幕LCD显示屏:S型三相微机继电保护测试仪采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰
7、自我保护功能:S型三相微机继电保护测试仪采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能
8、具有独立专用直流电源输出:装置设有一路110V 及 220V专用可调直流电源输出
9、性价比高:三相微机继电保护测试仪属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,S型三相微机继电保护测试仪具有很高的性能价格比

三相继电保护测试仪参数   ----Technical parameter

交流电流输出



输出精度 0.5级
相电流输出(有效值) 0~40A
三并电流输出(有效值) 0~120A
相电流长时间允许工作值 10A
相电流最大输出功率 420VA
三并电流最大输出功率 900VA
三并电流最大输出时间 10s
频率范围(基波) 20~1000Hz
谐波次数 1~20 次
直流电流输出



输出精度 0.5级
电流输出 0~±10A / 每相,0~±30A / 三并
最大输出负载电压 20V
交流电压输出



输出精度 0.5级
相电压输出(有效值) 0~120V
线电压输出(有效值) 0~240V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 20~1000Hz
谐波次数 1~20次
直流电压输出



输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~±320V
相电压/线电压输出功率 70VA / 140VA
开关量及时间测量



开关量输入 8路 空接点: 1~20mA,24V
开关量输出 4对 电位接点接入:"0":0~ +6V; "1":+11 V~ +250V,DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围:0.1ms ~ 9999s 、测量精度:0.1mS

三相继电保护测试仪图片   ----Picture display

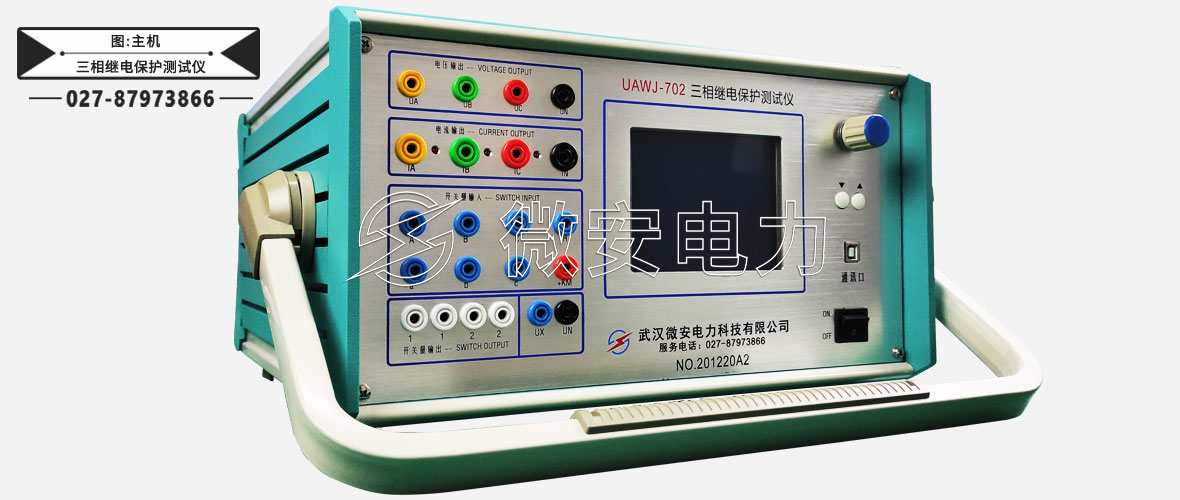

三相继电保护测试仪主机

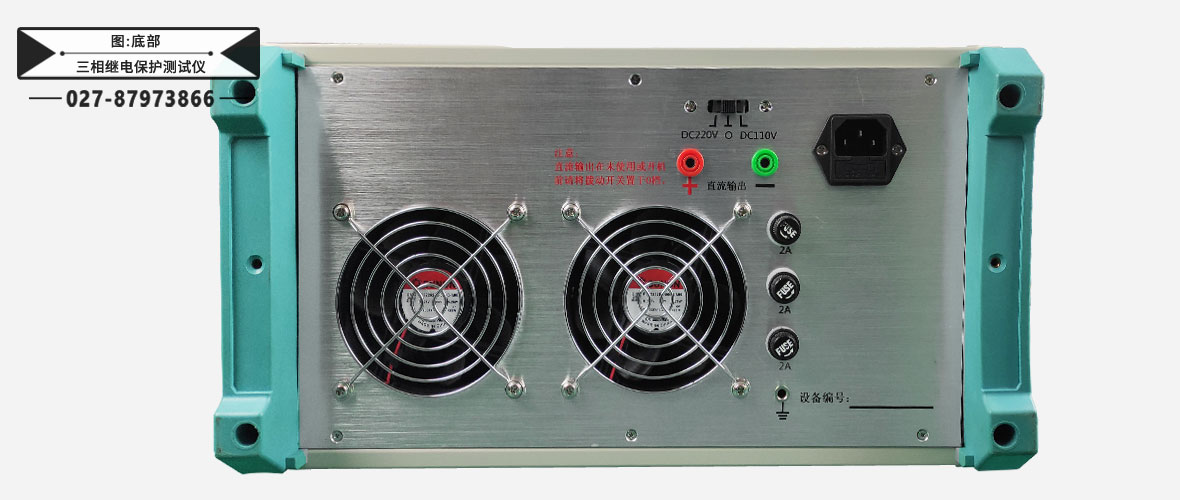

三相继电保护测试仪底部

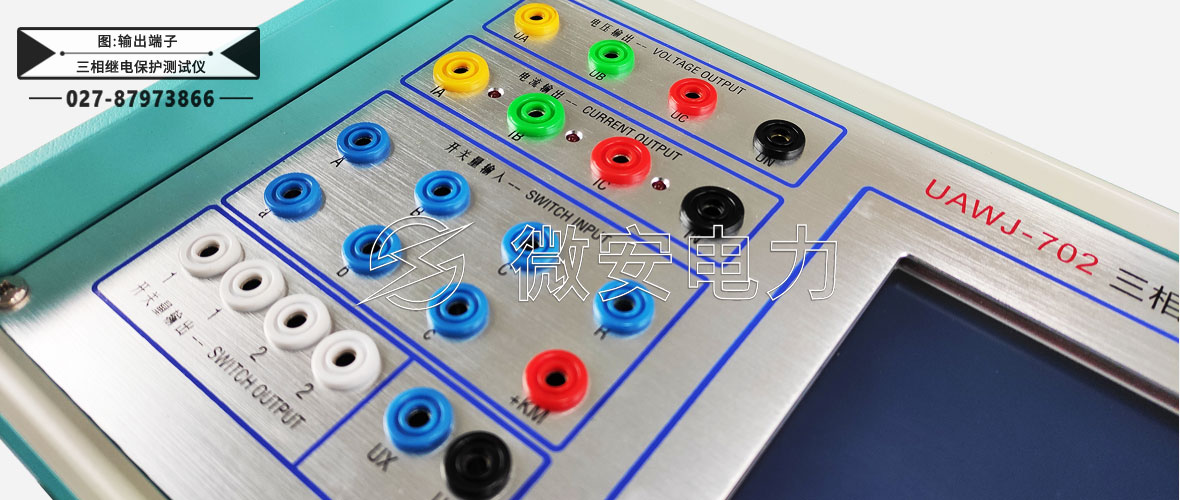

三相继电保护测试仪输出

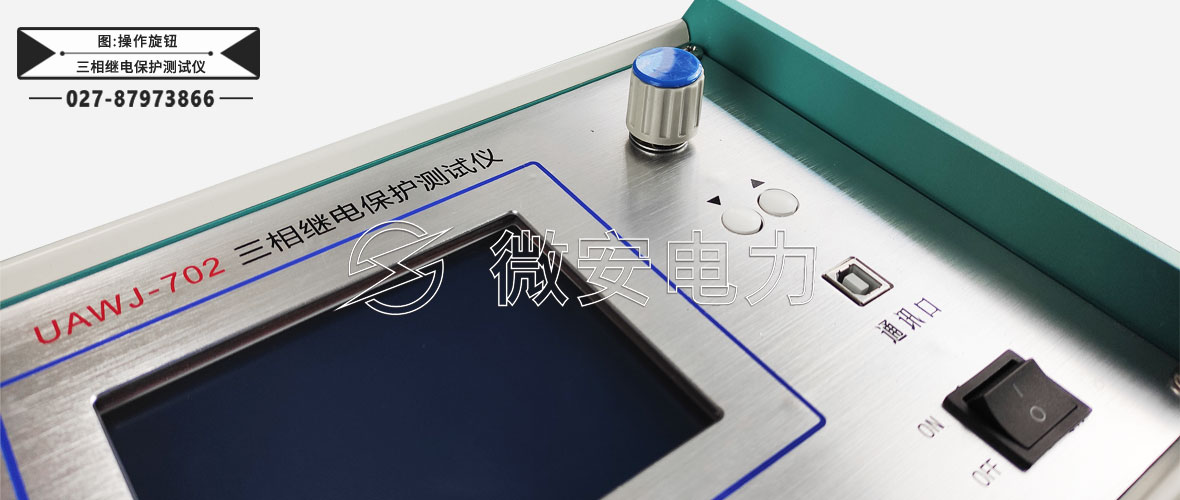

三相继电保护测试仪操作

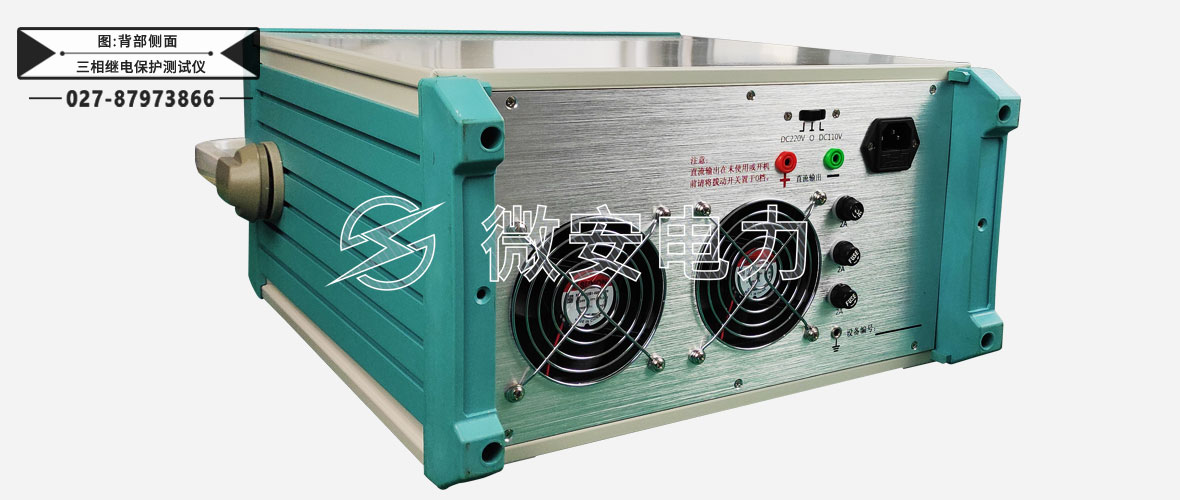

三相继电保护测试仪侧面

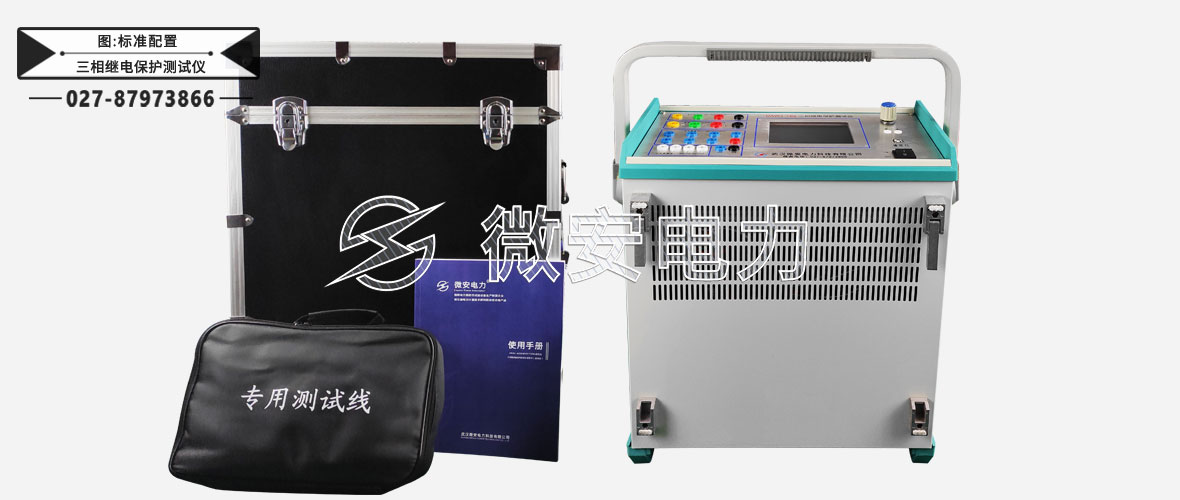

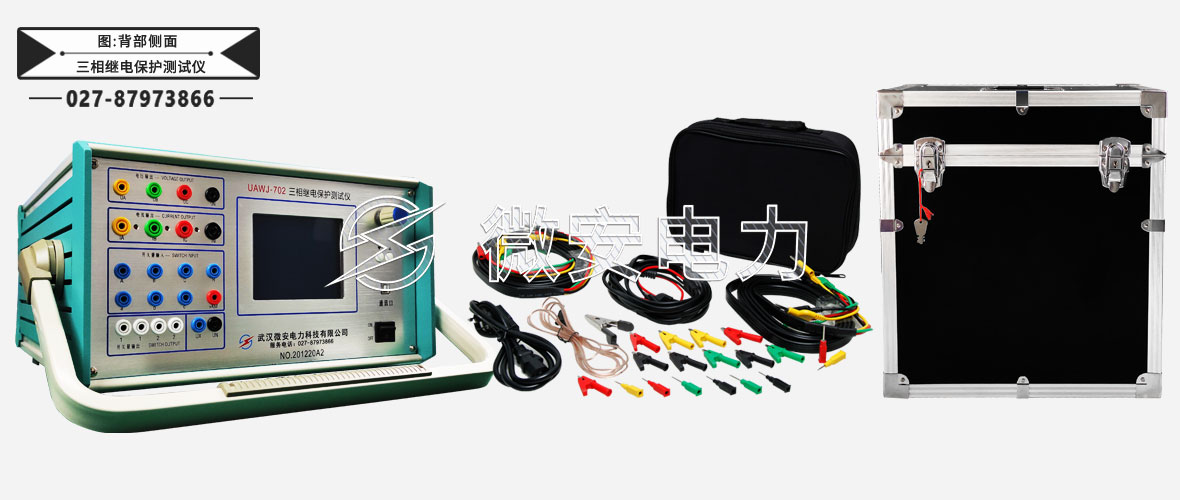

三相继电保护测试仪标配

三相继电保护测试仪附件配件   --------Accessories

本产品UAWJ-702继电保护测试仪详细清单请以说明书或代销合同为准

继电保护测试仪 1台 机箱 1个
测试导线 1包 电源线 1根
保险管 3个 检验报告 1本
说明书 1本 合格证 1张

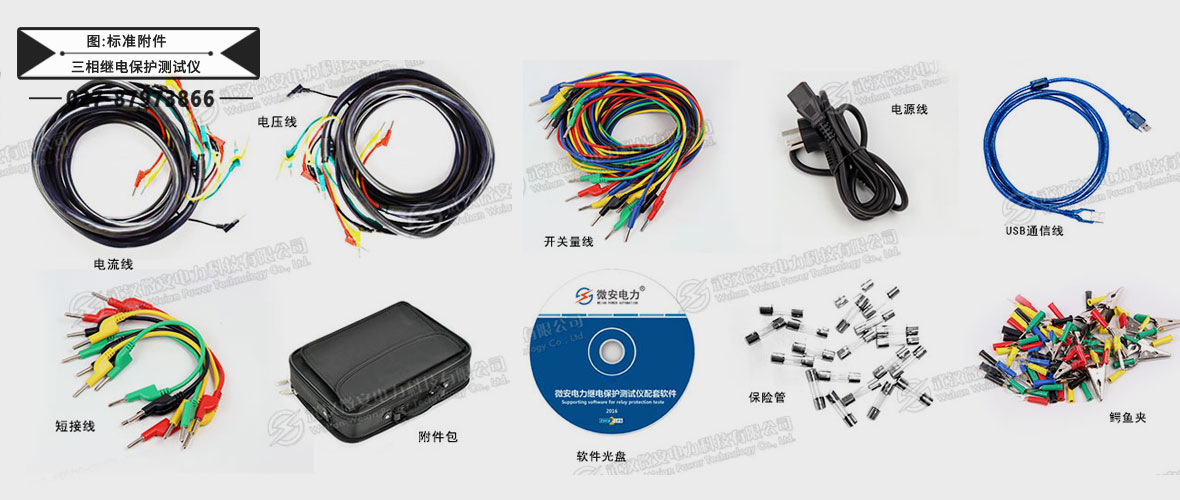

三相继电保护测试仪附件

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

三相继电保护测试仪技术应用   --------Technology application

三相继电保护测试仪

三相继电保护测试仪单机试验功能

交流试验: 各电压电流的幅值、相位、交流频率、均可任意调节

直流试验: 各电压电流的幅值、极性均可任意调节

低周试验/同期试验:主要用于同期试验中频差试验和低周试验

功率阻抗:主要用来测试电力系统中与"方向"有关的保护,例如功率方向

差动试验:主要用于测试差动继电器

整组试验:主要用于模拟各种瞬时、永久性、或转换性故障
