过电压保护器测试仪

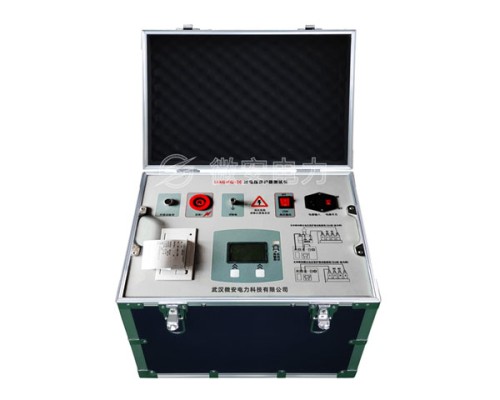

UABHQ-30过电压保护器测试仪

过电压保护器测试仪又称过电压器保护器测试装置,用于对35kV及10kV的带间隙过电压器保护器(TBP)进行工频放电电压测试,也可以对无间隙的过电压保护器,ZnO避雷器进行1mA参考电压及泄露电流测试
说明书 打印产品 产品ID: 293
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「过电压保护器测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 过电压保护器测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

过电压保护器测试仪简介   ----Product introduction

过电压保护器测试仪又称过电压保护器综合测试仪、三相过电压保护器测试仪、10kV过电压保护器测试仪、过电压保护器放电电压测试仪、带间隙过电压保护器测试仪、过电压保护器综合测试装置、组合式过电压保护器测试仪。

作为电力系统中一种新型过电压保护装置,三相组合式过电压保护器已大量应用于35kV及以下电力系统中,用以限制雷电过电压、真空断路器操作过电压以及电力系统中可能出现的各种暂态过电压,可有效地保护电动机、变压器、开关、电容器、电缆、母线等电力设备的绝缘不受损害,对相间和相对地的过电压均能起到可靠的限制作用,是传统的避雷器所不具备的。

对过电压保护器的试验,应该符合《DL/T 474.5-2006》现场绝缘试验实施导则第5部分:避雷器试验要求。三相组合式过电压保护器主要分为有带间隙过压保护器和无间隙过电压保护器两大类,其试验项目内容要求分别使用高压工频交流和高压直流电源,试验时需要直流高压试验设备及交流耐压试验设备各一套,设备体积大、件数多,试验接线测试较为繁琐,工作效率低下。国内尚无可覆盖有间隙和无间隙过电压保护器的专用仪器。为此我公司开发了一款适用于10kV电压等级及以下的三相组合式过电压保护器综合测试仪,用于三相组合式过电压保护器调试及试验项目,以期及早发现设备内部绝缘受潮及阀片老化等危险缺陷。

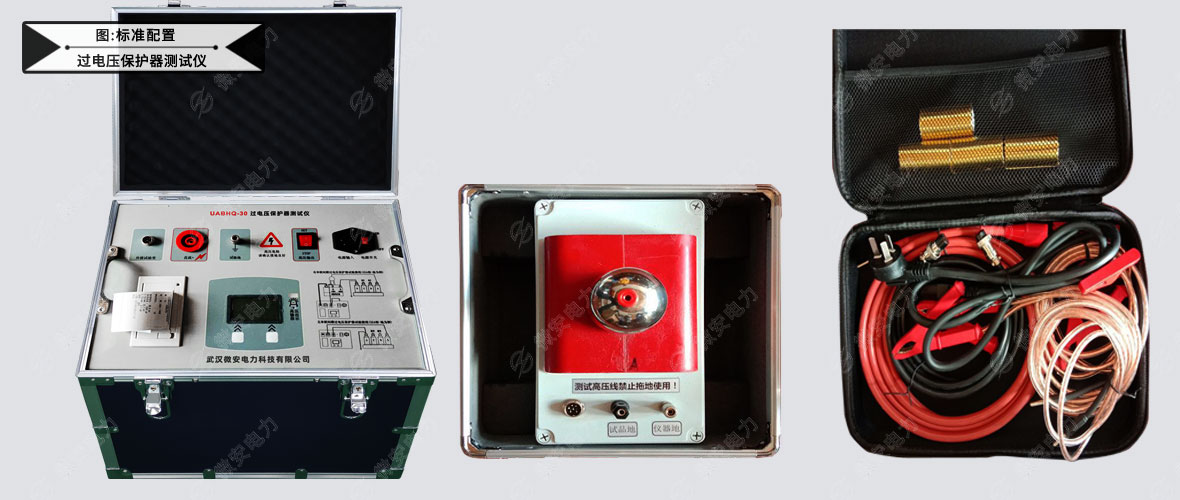

过电压保护器测试仪标准配置

过电压保护器测试仪标准配置

主要特点    ----Main features

1.仪器主机采用高强度、高绝缘、耐磨硬塑密封箱,具有外形美观,坚固耐用,防震性能好,绝缘等级高,方便现场搬运等特点;
2.仪器使用220V市电供电,能满足各类试验现场。
3.周到的安全设计:仪器设计有高压输出开关,置于OUT后硬件电路才可接入高压输出电路,可有效避免因误操作导致输出高压,而对试验人员造成伤害的隐患;仪器一旦有高压输出会发出声光报警提示,对现场使用人员有良好的提示作用。
4.仪器主机内置32位高速处理器,具有强大的数据处理能力。
5.全中文简体液晶显示,人机界面良好,操作简单直观。
6.仪器功能全面配置灵活,主机可直接输出直流高压用于测试无间隙三相过电压保护器及氧化锌避雷器,也可配置试验变压器用于有串联间隙过电压保护器的工频放电电压试验,一套仪器即可完成常用过电压保护器的测试项目。
7.试验参数包括有串联间隙过电压保护器交流动作电压试验和无间隙过电压保护器及氧化锌避雷器的直流1mA参考电压试验,数据可信、精度高。
8.附件配置齐全,能满足各类过电压保护器的试验现场需要。

过电压保护器测试仪参数   ----Technical parameter

1、工频放电电压测试
输出电压(AC) 0.00~30.0kV
分辨率 0.1kV
测量准确度 ±1%±2个字
测试间隔时间 ≥15S
测试结果 测试完毕自动计算三次平均值并具有可选的打印功能
2、直流1mA参考电压测试
额定输出(DC) 电压0-30kV 电流0-1000μA
测量范围 电流0-1000μA 电压:0-30.0kV(DC)
测量准确度 ±1%±2个字
分辨率 电流1uA 电压:0.1kV
测量准确度 ±1%±1个字
保护功能 具有残压自动泄放功能
数据打印 具有可选的打印功能
3、过电压保护器测试仪一般参数
电源供电方式 220V±10%
环境温度 -10℃~+50℃
相对湿度 RH ≤80%
海拔高度 <1000米
外形尺寸 主机:长440mm×宽300mm×高300mm 、 试验变压器:长270mm×宽270mm×高300mm
重量 主机:17kg 、试验变压器:12kg

过电压保护器测试仪图片   ----Picture display

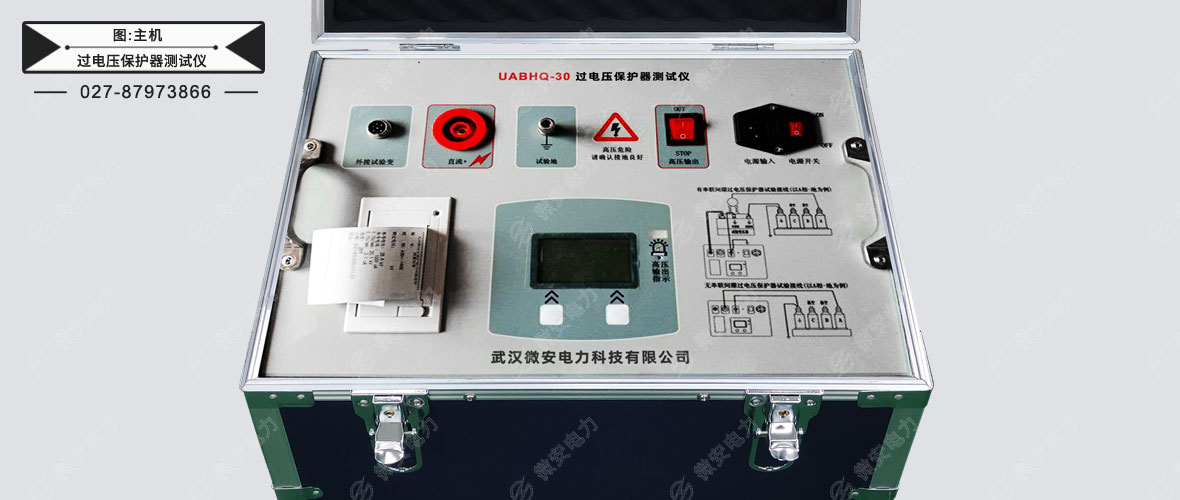

过电压保护器测试仪主机

过电压保护器测试仪主机

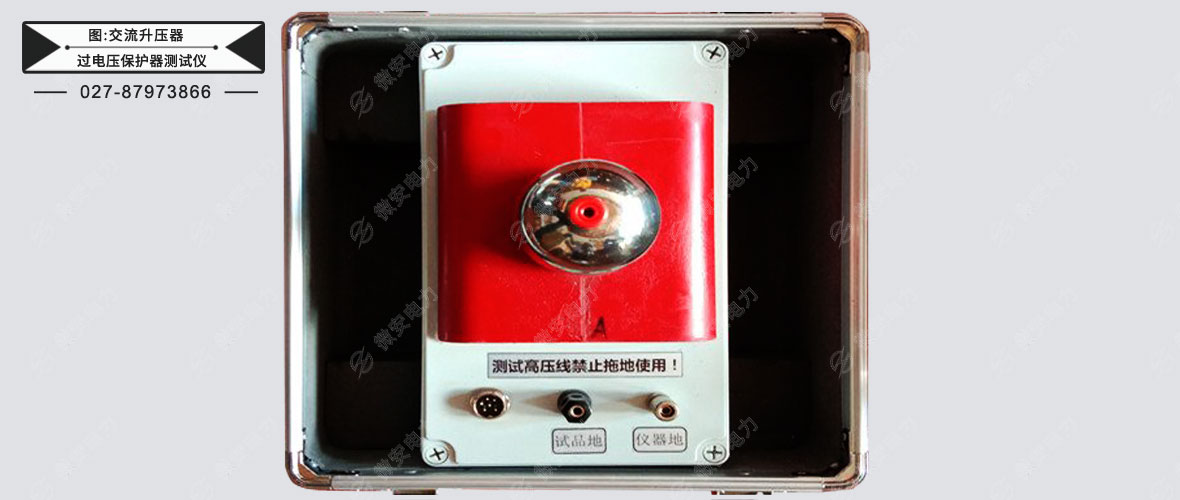

过电压保护器测试仪交流升压器

过电压保护器测试仪交流升压器

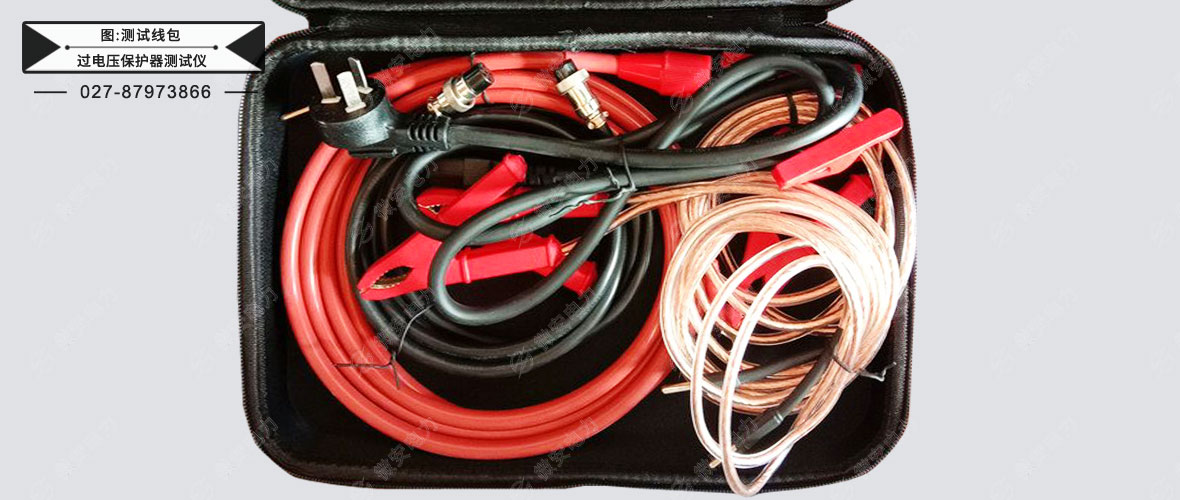

过电压保护器测试仪测试线

过电压保护器测试仪测试线

过电压保护器测试仪附件配件   --------Accessories

本产品UBHQ-30过电压保护器测试仪详细清单请以说明书或代销合同为准

名称 数量 过电压保护器测试仪 1台
试验变压器 1台(交流测试配件) 直流输出线 1根(直流测试配件)
交流输出线 1根(交流测试配件) 交流输入线(航插线) 1根(交流测试配件)
接地线 1套 附件箱 1个
用户使用说明书 1份 合格证 1份
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

过电压保护器测试仪技术应用   --------Technology application

过电压保护器测试仪接线图

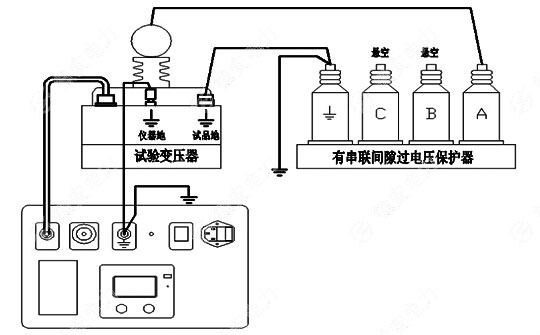

带间隙(TBP)过电压保护器测试接线(相-地)

• 试验前将过电压保护器所有接线拆除

• 保持过电压保护器的A、B、C三相及地线均为悬空状态

• 将测试主机与升压试验变压器连接

• 按照图示将主机、升压变压器、过电压器保护器的地线端一起接地

• 打开主机、选择"有间隙TBP"项目开始测试

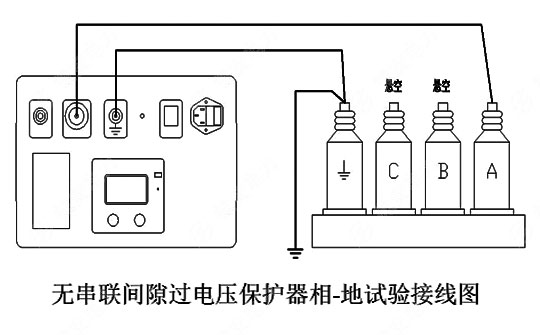

无间隙(TBP)过电压保护器、避雷器(ZnO)测试接线

• 保持过电压保护器的A、B、C三相及地线均为悬空状态

• 如图将主机的直流高压输出端子连接至被试品/p>

• 仪器接地端也与被试品一起接地

• 打开主机,选择"无间隙TBP ZnO避雷器"项目测试

• 仪器自动升压,自动测量,待测量完毕,自动显示测量结果

• 即直流1mA下的参考电压及0.75倍电压下的电流值

过电压保护器测试仪接线图
