20kV橡塑交联电缆耐压试验标准

发布时间:2022-01-05 17:27:28 阅读次数: 377次
20kV高压电缆常见规格有12/20及18/20两种.耐压试验分为交流耐压试验及直流耐压试验,其试验标准及使用的试验设备有不同,下面一一介绍,本文描述的标准均是以橡塑电缆为例

20kV电缆是属于高压电缆,其20kV电压指的是线电压,其规格常规有12/20及18/20两种,两种规格的绝缘厚度也不一样,12/20的绝缘厚度是5.5mm, 18/20的绝缘厚度是8.0mm ,故U0常见的有两种规格,即12kV及18kV。 现场耐压试验分为交流耐压试验及直流耐压试验,下面我们一一介绍

一、20kV橡塑交联电缆交流耐压试验标准

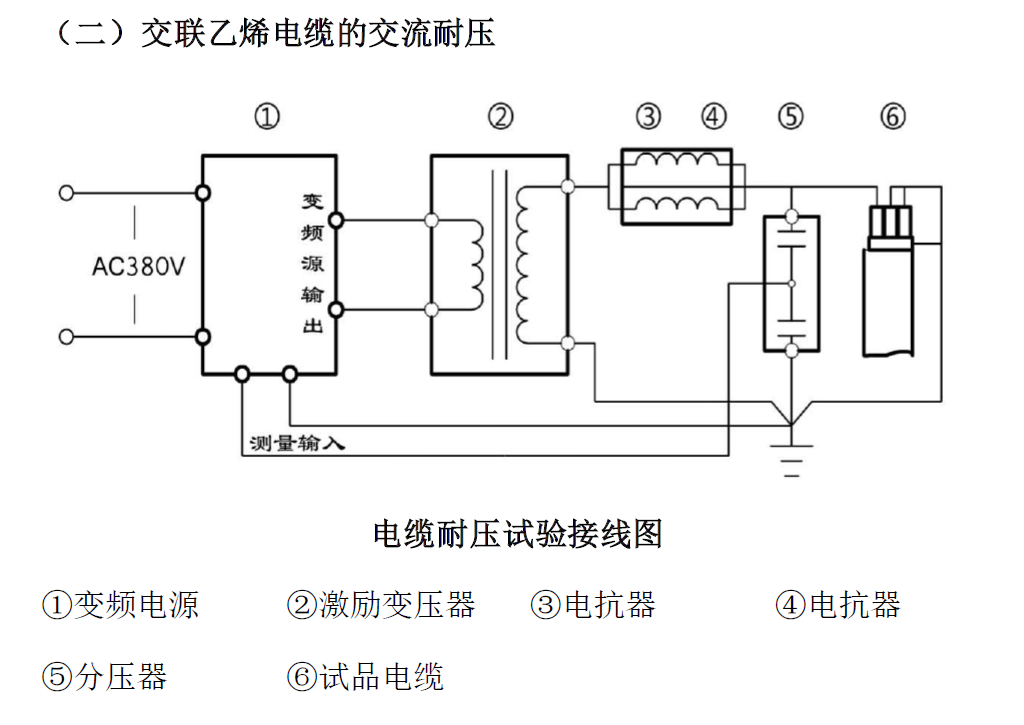

电缆交流耐压试验接线图

20kV电缆交流耐压试验按照目前最新的《DLT596-2021电气设备预防性试验标准》中规定的,对于35kV及以下的橡塑电缆,其主绝缘的耐压要求是1.7倍U0, 所以两种规格电缆的预防性试验电压分别是 12*1.7=20.4kV 以及 18*1.7=30.6kV

按照《GB50150电气装置安装工程电气设备交接试验标准》中规定的额定电压在18/30以下的,试验电压采取2U0,试验时间15分钟, 则以上两种规格的的电缆交接性试验电压分别是 12*2=24kV 以及 18*2=36kV

二、20kV橡塑交联电缆直流耐压试验标准

在《GB50150电气装置安装工程电气设备交接试验标准》中明确规定,对18/30kV以下的橡塑电缆的直流耐压试验,其试验电压为 4倍U0,则两种规格交接的直流试验电压分别为, 12*4=48kV以及18*4=72kV ,根据该直流试验电压,如果我们需要选择试验设备,应选取120kV直流高压发生器

120kV直流高压发生器

以上就是关于20kV橡塑交联电缆耐压试验标准的介绍了,如需要对试验标准有更多了解或需要对应的试验设备,可随时联系武汉微安电力技术部,获取最新的试验标准手册及试验设备资讯。

#
