15kVA/150kV工频耐压试验装置—充气式/轻型/便搬运

发布时间:2022-01-05 22:45:46 阅读次数: 377次

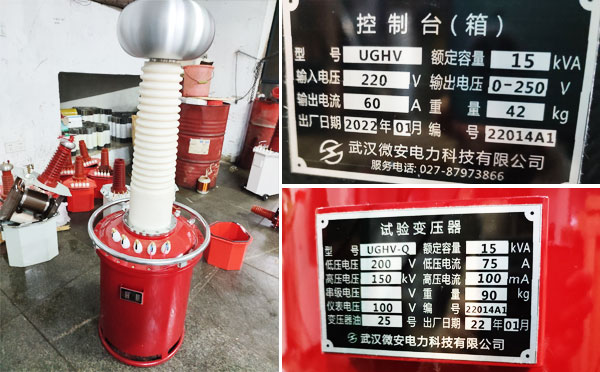

15KVA/150KV工频耐压试验装置中15KVA/150KV代表的是装置的额定容量15KVA与额定电压150kV,整套装置是由试验变压器控制箱及高压试验变压器两部分组成....

15KVA/150KV工频耐压试验装置中15KVA/150KV代表的是装置的额定容量15KVA与额定电压150kV,整套装置是由试验变压器控制箱及高压试验变压器两部分组成

可任意定制各种规格及形式的工频耐压试验装置,欢迎来电咨询:153-7708-1310

定制充气式工频耐压试验装置

 其用途除了可于交流工频耐压试验外,如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表,便可对交流高压进行整流,还可以测量高压直流泄漏电流。

  二、15KVA/150KV工频耐压试验装置类型:

 1、充气型(采用SF6气体作为绝缘介质,也是本文介绍的类型)

  2、油浸型(采用25号绝缘油作为绝缘介质)

  3、干式型(环氧树脂整体浇筑绝缘)

  其中,充气式试验变压器具有体积小、重量轻、结构紧凑、易搬运等优点。

  二、15KVA/150KV工频耐压试验装置产品特点:

15KVA/150KV工频耐压试验装置

15KVA/150KV工频耐压试验装置

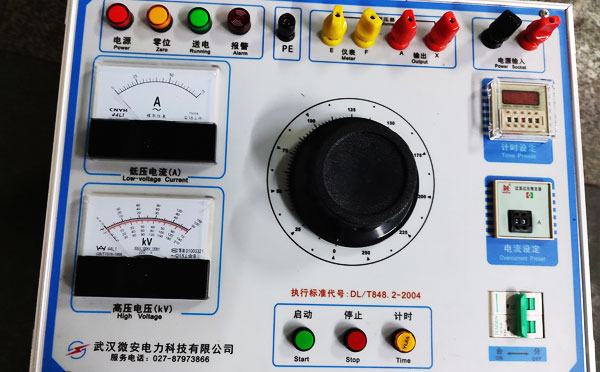

  专业耐压试验控制系统,可配各种试验变压器,包括交直流两用、抽头或串级

  全封闭一体化结构,可适应高寒、高海拔恶劣环境

  全自动、智能化微电脑测量及控制,确保高精度、高可靠各项性能

  全面的监测功能,可同时监测被试品的电压、电流,及变压器输入、输出电流

  完善的保护,高低压电压、电流多重保护

  零位安全连锁,及外部门控或红外探测器连锁

  自动/手动工作方式

  任意设定高低压电压、电流和耐压时间

  自动调压,自动计时,自动回零

  逼近式调压算法,接近目标电压时自动点动升压

  自动捕捉峰值电压、电流,便于做击穿试验

  超限自动保护,自动回零,并发出声光报警

  紧急停按钮以防发生意外。

  三、15KVA/150KV工频耐压试验装置参数

  输入电压:10kVA及以下为AC200V,10kVA以上为AC400V

  空载损耗:<10%

  短路阻抗:<10%

  变比误差:<1%   仪表电压:100V   绝缘油介电强度:2.5mm,>50kV

  电压分辨率:小0.001kV

  电流分辨率:小0.001mA

  测量精度:≤1%

  计时范围:0~9999s

  结构类型:一体化或分体式

  环境温度:0~40°C

  环境湿度:≤80%RH

  海拔高度:≤3000m

  注:可按需定制不同功率高压试验变压器

#
