直流电源系统纹波测试的含义及方法

一、直流电源系统纹波的含义

    纹波是一个比较抽象的概念，是用来衡量直流电源稳定程度的一个重要指标

    纹波是由于直流稳定电源的电压波动而造成的一种现象，因为直流稳定电源一般是由交流电源经整流稳压等环节而形成的，这就不可避免地在直流稳定量中多少带有一些交流成份，这种叠加在直流稳定量上的交流分量就称之为纹波。

    纹波的成分较为复杂，它的形态一般为频率高于工频的类似正弦波的谐波，另一种则是宽度很窄的脉冲波。

    纹波的计算方法可以用有效值或峰值来表示，可以用绝对量，也可以用相对对量来表示。

    例如，一个电源工作在稳压状态，其输出为100V5A，测得纹波的有效值为10mV，这10mV就是纹波的绝对量，而相对量即 纹波系数=纹波电压/输出电压=10mv/100V=0.01%，即等于万分之一。

这要看负载是纯阻性还是有动态元件，△U=△I*Z。

二、直流电源系统纹波的测试方法

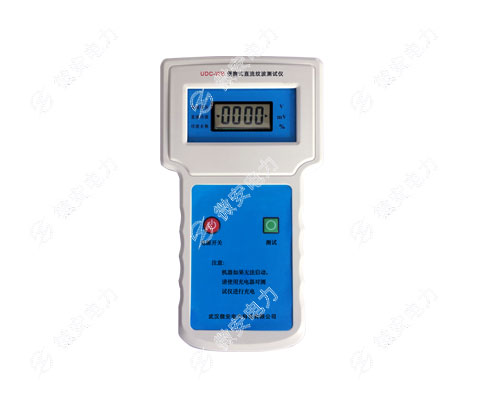

    通常测试直流电源系统纹波参数的仪器可以选用高频示波器或UDC-WB直流电源纹波系数测试仪，示波器虽然可以测量到纹波的波形及参量，但是不能直观显示纹波系数百分比，需要按照前面所述的办法去手动计算，较为麻烦

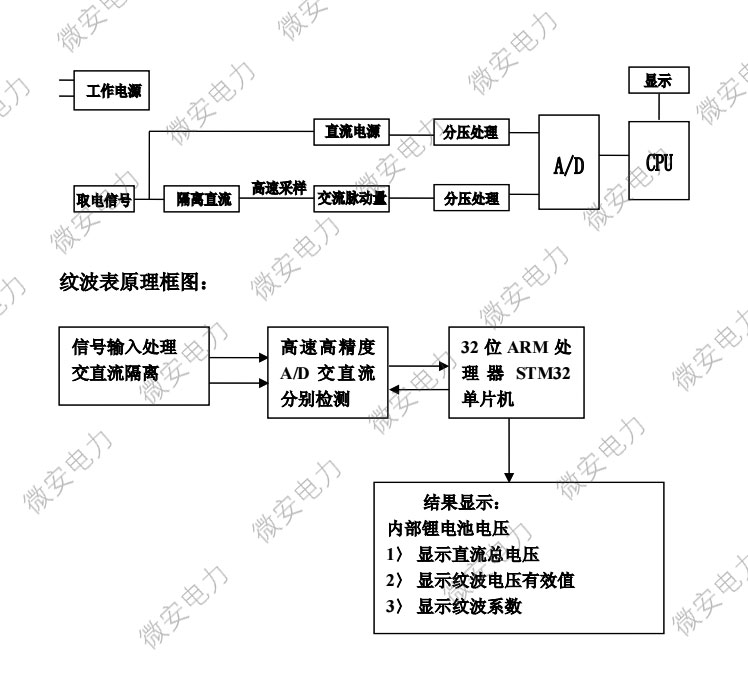

    如选用直流电源纹波系数测试仪就比较简单了，只需要打开电源开关，然后把纹波表测试直流电源两个表头，接到待测电源的正负两端，红 接正，黑接负。纹波表刚打开电源时，显示当前内部锂电池电压（开机前和电压低于 10.5V 欠压时显示）。，按下测试按键，从上到下显示的是直流电压(V)，直流纹波电压(mV)，纹 波系数(%)。
