精讲丨无铭牌的变压器如何准确测试容量?

发布时间:2022-04-26 18:14:24 阅读次数: 872次
目前现场针对无铭牌变压器或铭牌信息不正确的电力变压器的容量测试,通常是使用UARS-B变压器容量及损耗特性测试仪进行测试并判定,如遇到非标变压器,无法判定的,则可能需要拆运回实验室进行温升试验进而判定容量

在现代社会,因为电力部门在收取工业电费时,无功功率部分的费用是按照变压器容量来征收的,这就导致很多用户为了偷逃电费而去修改变压器铭牌,甚至损毁变压器铭牌,谎报等办法。为此,电力部分在现场核查过程中,就必须可以准确的测试到变压器的额定容量,通常我们会使用UARS-B变压器容量及损耗特性测试仪完成该项工作

1.变压器容量现场测试的准备工作

1.1、办理好停电手续及通知

1.2、准备好经过计量合格的电力变压器容量测试仪

1.3、准备好现场试验电源,因容量测试会对比变压器损耗特性来综合判定,故需使用调压器,现场试验电源容量≥调压器容量

2.变压器容量现场测试的接线

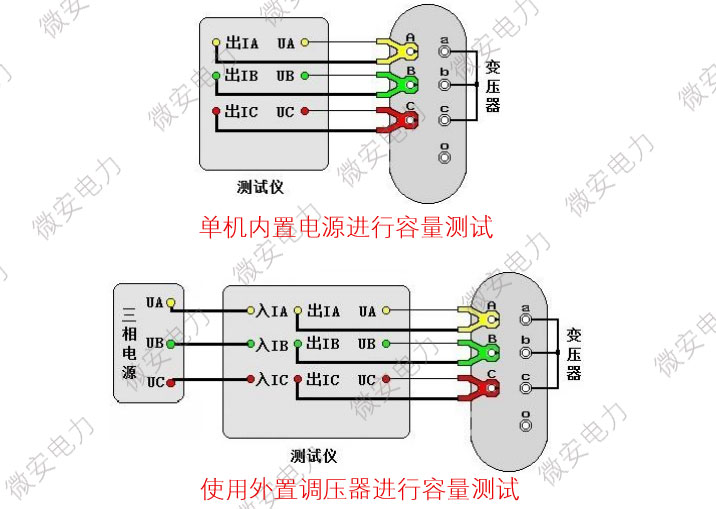

2.1按以下图示接好测试线

变压器容量现场测试接线



2.2整个测试环节当中是必须对参数设置准确的,如参数设置的不准确,可能会造成容量测试结果不正确或偏差过大。如不熟悉参数设置,可参照以下定义进行设置

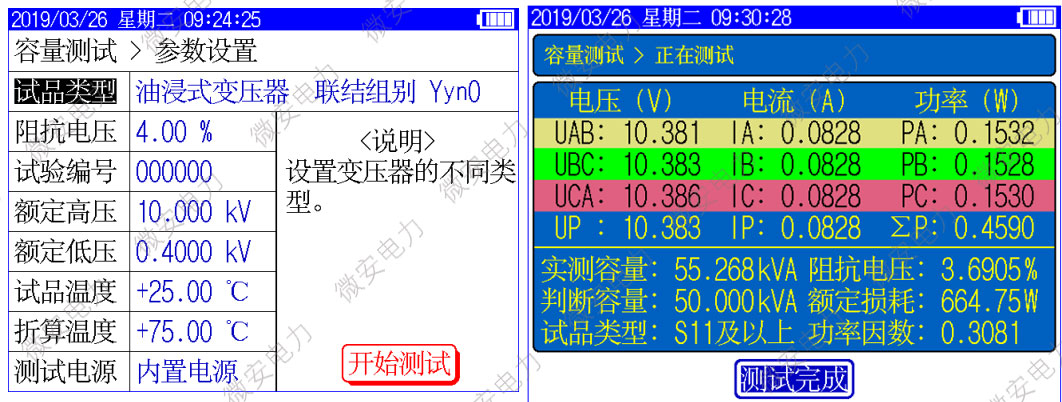

变压器容量测试参数设置界面

2.2.1试品类型:变压器按绝缘形式分为“油浸式变压器”和“干式变压器”,其中“油浸式变压器”的联结组别可选择“Yyn0”、“Yzn11”、“Dyn11”,因为变压器不同绝缘形式、不同联结组别的负载损耗是不同的,因此只有准确输入此参数才能正确判断变压器型式。

2.2.1阻抗电压:若已知阻抗电压应输入阻抗电压,若不知阻抗电压必须输入0,仪器可自动进行判断;当测试非标变压器时,需正确输入此参数,才可测出实际容量。

2.2.1试验编号:设置本次试验的编号。

2.2.1额定高压:设置被测变压器的高压侧额定电压值(变压器的分接档位必须在额定档),单位kV。用于区别不同电压等级的变压器。相同容量、不同电压等级变压器的负载损耗试验参数值是不同的,要做到准确判断,就必须输入被试变压器的高压侧额定电压。

2.2.1额定低压:设置被测变压器的低压侧额定电压值,单位kV。

2.2.1试品油温:设置被测变压器的当前温度值。

2.2.1折算温度:用于对测试结果做温度校正,因容量判断主要的依据为变压器的短路试验的数据包括阻抗电压和负载损耗,我们将所测出的实际数据,按要求校正到折算温度下,再查表得到被试变压器的实际容量;国标要求油浸式变压器的负载损耗应在温度为75℃时进行,干变根据不同要求分别为100℃、120℃、145℃,所以必须将测试结果校正到折算温度才能正确判断变压器容量。

 2.2.1 测试电源:进行测试时使用的电源。外加电源:使用外接调压器进行容量测试;内置电源:使用仪器内部电源进行变压器容量测试,不需要其它外部辅助设备,简单方便。

3.变压器容量现场测试结果的判定

正常情况下,对国标类变压器会直接对变压器进行归档,可以直接得到变压器容量结果。

如果在“判断容量”时显示“未知”,说明变压器容量在两种容量类型之间,无法归类。如果在判定“试品类型”时显示“未知”,说明变压器类型在两种类型之间,无法归类。

依据JB/T501-2006中14.9要求,试验时,应保证外加试验电源的频率在50HZ±5%范围内。
