技术革新|UA-30CE交直流有载分接开关测试仪校验装置

交流、直流一体化有载分接开关测试仪校验装置（以下简称校验装置）正是针对目前市场上主流的（直流校验基于恒流源原理）变压器有载分接开关测试仪的过渡电阻、过渡时间、三相同期性等测量性能进行校准检定的专用装置。

交直流有载分接开关测试仪校验装置参数

直流过渡电阻范围：0.1Ω～40Ω

直流过渡电阻最大允许误差（A相）：±(0.2%读数+10mΩ)

直流过渡电阻最大允许误差（B、C相）：±(0.5%读数+20mΩ)

直流单段过渡时间范围：0.1ms～1000ms

直流总过渡时间范围：0.1ms～250s（即1～250个周期单段过渡时间）

直流过渡时间最大允许误差：±（0.1%读数+10us）

直流额定电流：2A(当过渡电阻在0.1Ω~10Ω之间)

 1A(当过渡电阻在0.1Ω~40Ω之间)

交流过渡电阻范围：6kΩ～10kΩ

交流过渡电阻最大允许误差：±1%读数

交流单段过渡时间范围：0.1ms～1000ms

交流总过渡时间范围：0.1ms～250s（即1~250个周期单段过渡时间）

交流过渡时间最大允许误差：±（0.1%读数+100us）

最大允许加载交流电压：500VAC

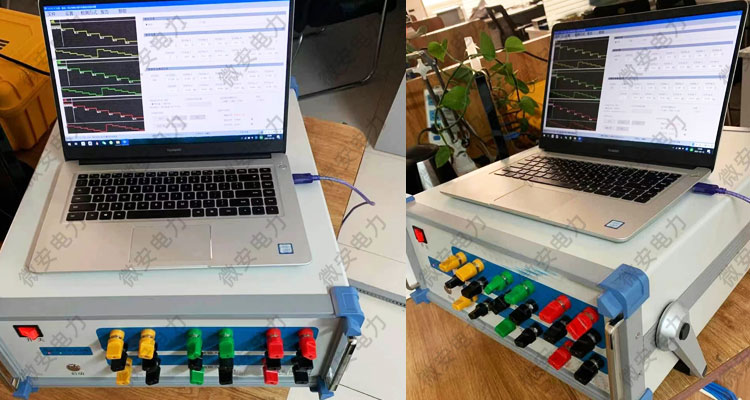

交直流有载分接开关测试仪校验装置图片

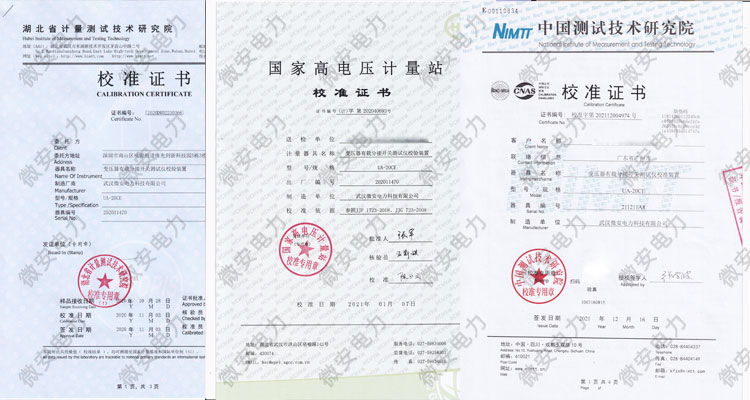

交直流有载分接开关测试仪校验装置检定证书

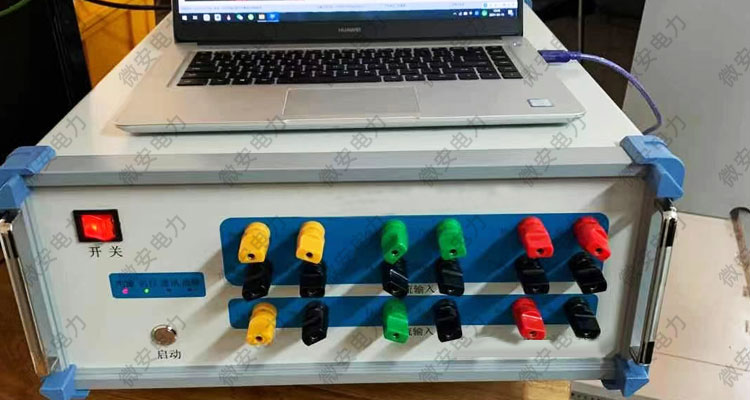

交直流有载分接开关测试仪校验装置主机

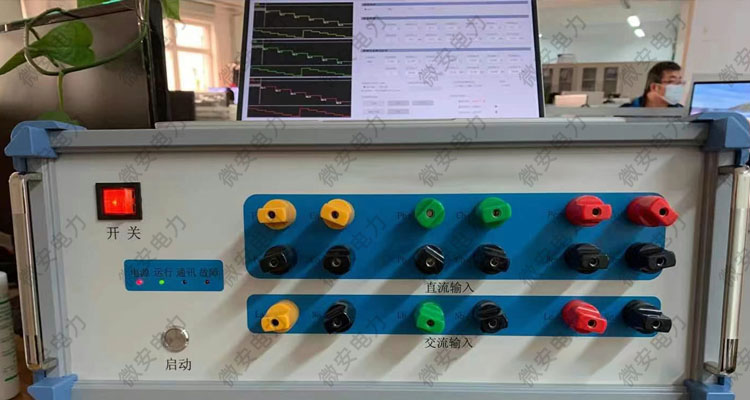

交直流有载分接开关测试仪校验装置外观
