电流互感器ALF/FS值是什么意思

高压电流互感器的铭牌上常见有ALF/FS值，可你知道这两个值是代表什么意思吗，今天微安电力来为你做详细说明

互感器ALF/FS值的定义

ALF，accuracy limit factor，准确限值系数。额定准确限值一次电流与额定一次电流的比值。

FS，instrument security factor，仪表保安系数。额定仪表一次电流与额定一次电流的比值。

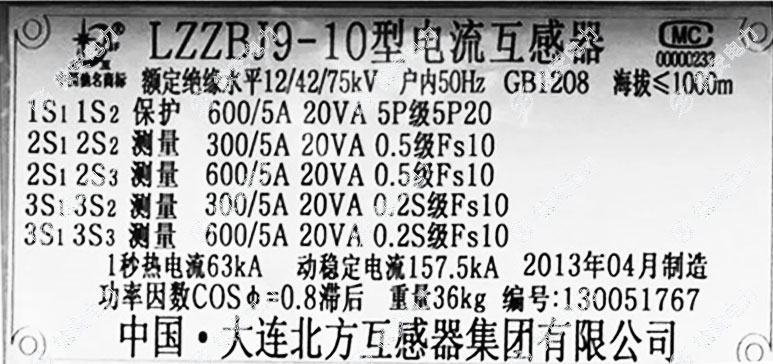

下面的互感器的铭牌图，我们可以看到有清晰的ALF/FS值标注

互感器ALF值的意义

在弄明白ALF值所表达的意义之前，我们先需要明白互感器的准确级

准确级的定义为：对电流互感器所给定的等级。互感器在规定使用条件下的误差应在规定限度内。

对保护用电流互感器，以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母“P”表示保护。保护用电流互感器的标准准确级为5P和10P。

然后我看到上图显示的1S1 、1S2的级别为5P20 。

5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5%。

即互感器的ALF值为 20 ，该值的大小可以准确的表达电流互感器磁芯抗饱和的特性，是衡量磁芯好坏的重要指标。

互感器FS值的意义

FS值及互感器仪表保安系数，互感器仪表保安系数越小，由互感器供电的电器越安全。

300/5A 20VA 0.5级Fs10：一次/二次额定电流之比为300/5，额定输出为20VA，准确级为0.5级，仪表保安系数为10，即当一次电流超过其额定电流的10倍时，二次电流复合误差将会超过10%。
