变压器铁芯接地的意义及电流测试

发布时间:2022-04-29 15:56:52 阅读次数: 872次
在电力变压器处于高压带电工作状态的时候,外壳及铁芯是一定要接地的 , 这样可以让变压器发生故障后外壳带电的时,将电流引入大地,起到保护的作用,不过变压器铁芯在接地的时,只能一点接地,不允许有两点或多点接地。 这是为什么呢?今天我们微安电力技术部就此问题与大家展

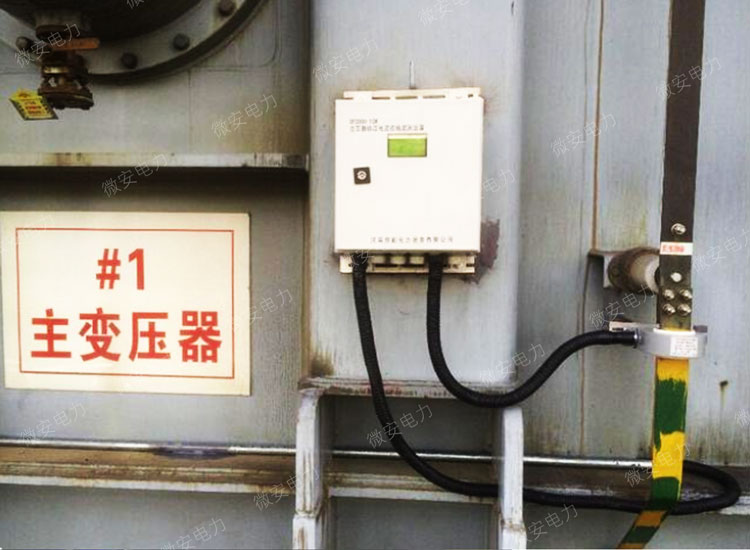

变压器铁芯接地运行图

1.变压器铁芯接地的原因

变压器在运行或试验时,铁芯及零件等金属部件均处在强电场之中,由于静电感应作用,在铁芯或其他金属结构上产生悬浮电位,即电位差,如果不接地的话,就会造成对地放电而损坏零件,这是不允许的。

2.变压器铁芯只允许一点接地的原因

变压器铁心正常时需要一点接地且只能一点接地,不允许有两点或多点接地,如果铁心或其他金属构件有两点或两点以上接地时,则接地点间就会形成闭合回路,造成环流,有时可高达几十安。该电流会引起局部过热,导致油分解,产生可燃性气体,还可能使接地片熔断,或烧坏铁心,导致铁心电位悬浮,产生放电,击穿绕组。

3.变压器铁芯接地电流的标准

对于运行中的变压器接地电流DL/T 596—1996《电力设备预防性试验规程》规定变压器铁心接地电流运行中铁心接地电流一般不大于100mA。

4.变压器铁芯接地电流的测试

4.1 推荐使用 变压器铁芯接地电流测试仪

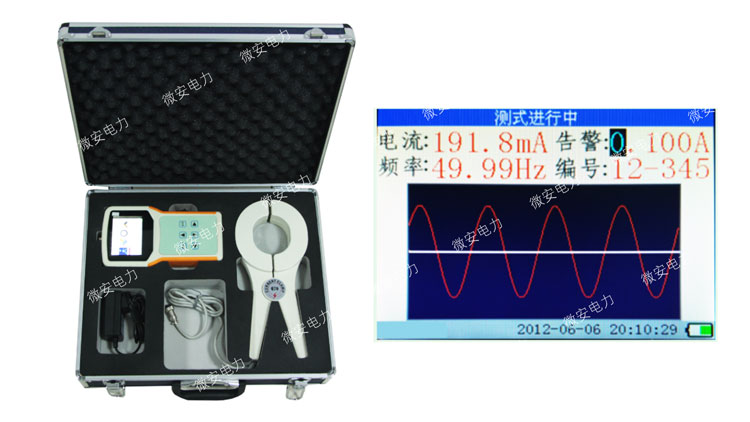

变压器铁芯接地电流测试仪

4.2现场试验接线可参考下图

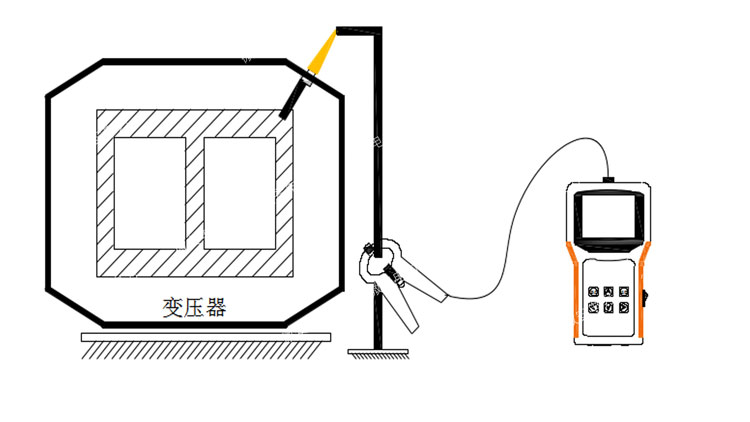

变压器铁芯接地电流测试接线

4.3.需要注意在测试时应避开主变上油箱与下油箱交接处的位置



#
