整流变压器变比怎么测试?

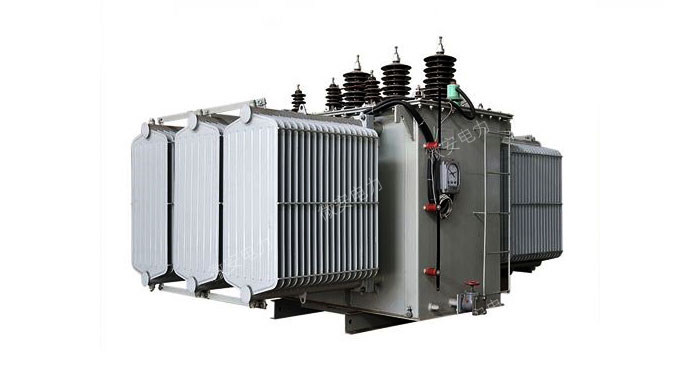

1.什么是整流变压器?
根据《GB/T 2900.15-1997电工术语 变压器、互感器、调压器和电抗器》定义:整流变压器是指专门用于整流装置的变流变压器。
简单的说,整流变压器就是变压器与整流器组成的整流设备,以便从交流电源取得直流电能的变压器,广泛用于直流输电、电力牵引、轧钢、电镀、电解等领域。其原理与变压器类似,整流变压器的原边接交流电力系统,称网侧;副边接整流器,称阀侧。整流变压器的结构原理和普通变压器相同。
2.整流变压器的联结组别
上图是ZQSC-1250/10的干式牵引变压器,是属于整流变器的一种类型,由铭牌可见高低压两侧的绕组联结方式,相位是非整点组别的移相变。
3.整流变压器的变比组别测试
3.1 首先需要解开变压器两侧的全部引出线

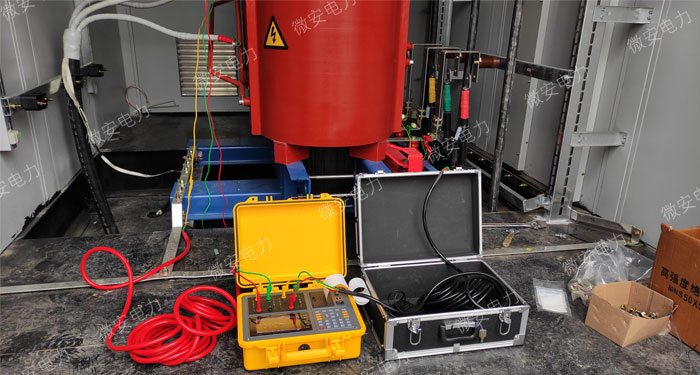

3.2 按照下图连接好特种变压器变比测试仪的测试线

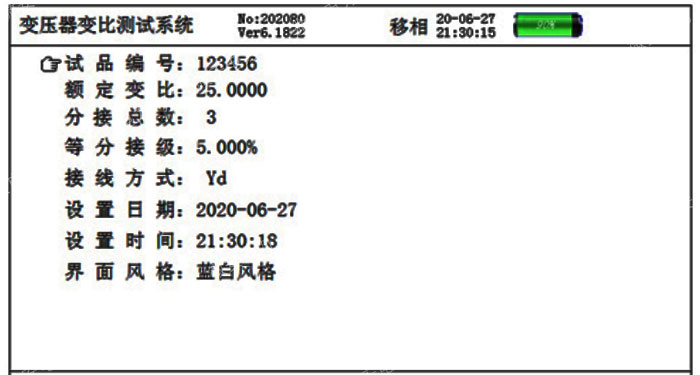

3.3 对照前面的铭牌设置好测试参数,主要是接线组别,高压电压,额定低压电压等参数,具体设置可参照下图
3.4 按下仪器测试按键,耐心等待结果即可,如选用的是UABC-T特种变压器变比组别测试仪或UABC-M变压器变比组别测试仪的话,仪器会全自动出来测试结果,无需任何其他操作
针对这种特殊的变压器,跟常规我们测试的Y/△联结组别的变压器区别很大,我们需要注意的是,一定要选择对应的测试仪器,武汉微安电力是一家专业从事变压器变比组别测试仪研发及生产的厂家,具有专业的产品技术顾问及技术支持工程师、 可协助您非常方便的完成对包括整流变压在在内的各种类型电力变压器完成测试。
