绝缘杆和高压令克棒的区别
高压绝缘杆与高压令克棒通常是一样的,高压绝缘杆有很多别称,除了高压令克棒、拉闸杆外,还可以叫做高压绝缘操作杆、高压拉闸杆和绝缘拉杆等。

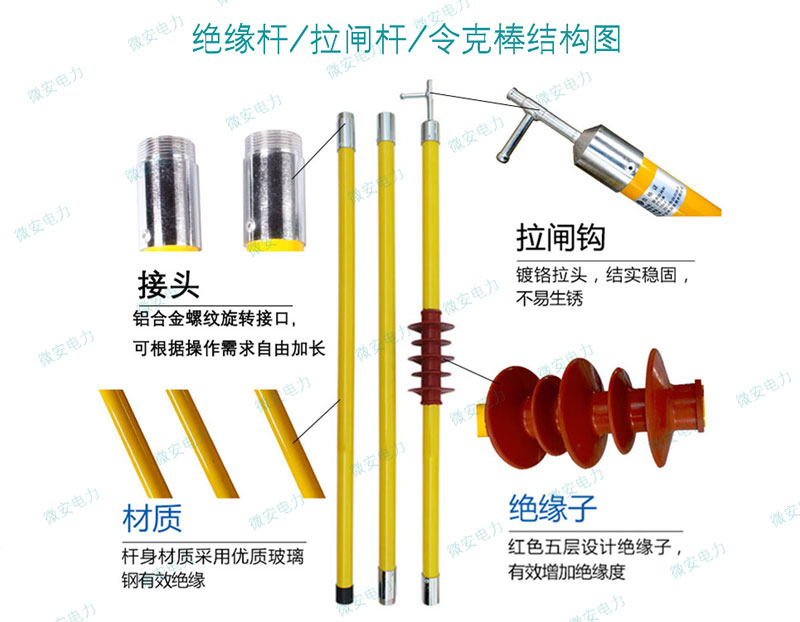

绝缘杆由工作头、高压绝缘杆和握柄三部分构成,主要用于闭合或打开高压隔离开关,装拆携带式接地线,和进行测量试验等,是电力作业时常用的安全工具之一。
绝缘杆的结构
绝缘杆由合成结构制成,主要由工作部分、绝缘部分和手握部分构成。工作部分大多由金属材料制成,样式因功能不同而不同。用于完成操作功能,它装在绝缘杆的Z上端,用来直接接触带电设备。工作部分的长度在满足工作需要的情况下,应该尽量做到短些,一般长度不应C过50~80mm,以避免由于过长而在操作中造成相间短路和接地短路。
绝缘部分和手握部分是用环氧玻璃布管、塑料带、胶木等制成,材料要求耐压强度高、耐腐蚀、耐潮湿、质量轻、便于携带。两者之间由护环隔开。交接处应有明显的标志,各节之间一般用金属材料进行连接,连接应牢固。绝缘部分用于绝缘隔离,所以绝缘部分须光洁、无裂纹或硬伤。
绝缘杆的规格

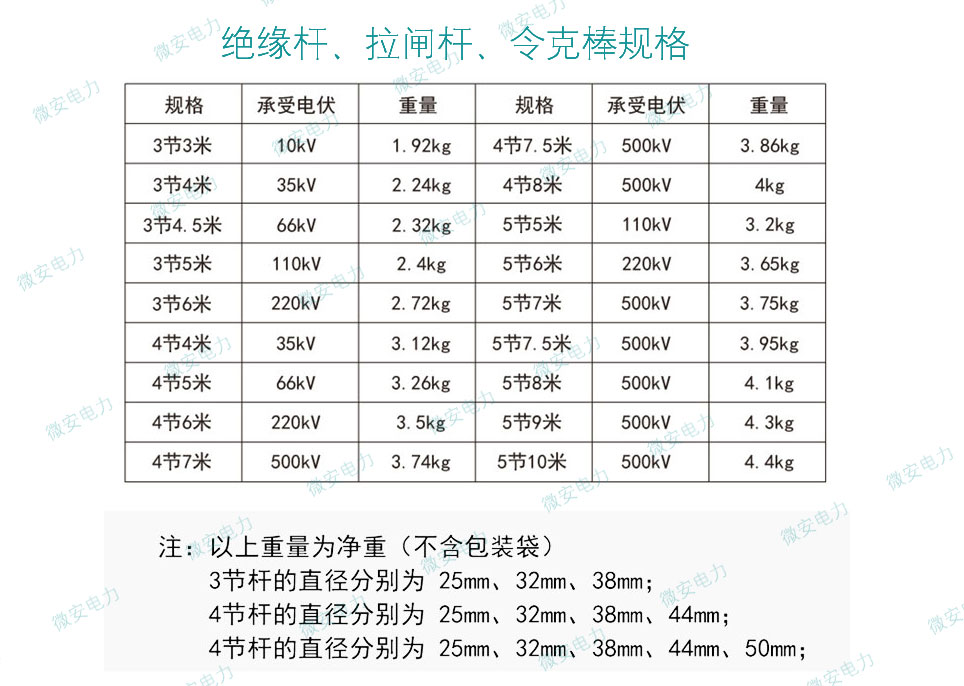

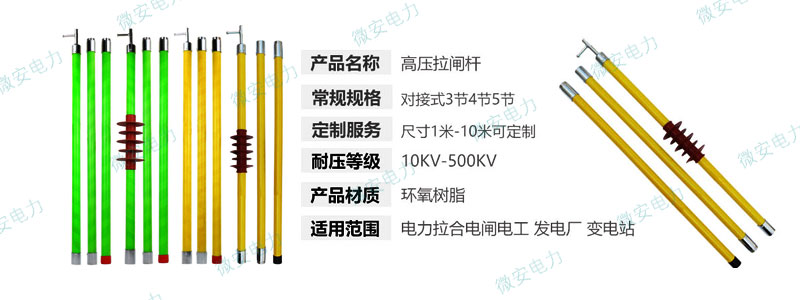

绝缘杆的规格可分为插销式、分节式、可调式以及全天候式等形式。 为了保证操作时有足够的绝缘安全距离,根据电压等级的不同,绝缘杆的绝缘部分长度不得小于有效绝缘长度值。
绝缘杆Z小有效绝缘长度
电压等级(kV) | 10 | 35 | 63(66) | 110 | 220 | 330 | 500 |
Z小有效绝缘长度(m) | 0.7 | 0.9 | 1.0 | 1.3 | 2.1 | 3.1 | 4.0 |
根据电压等级的不同,手握部分的长度不应小于绝缘杆手握部分Z小长度值。
绝缘杆手握部分Z小长度
电压等级(kV) | 10 | 35 | 63(66) | 110 | 220 | 330 | 500 |
Z小有效绝缘长度(m) | 0.3 | 0.6 | 0.7 | 0.9 | 1.1 | 1.4 | 4.0 |
