串级式试验变压器接线及容量确定

发布时间:2019-01-07 10:27:11 阅读次数: 377次
介绍了串级式试验变压器的接线及容量确定的方法以,补充了串级式试验变压器在现场使用时的重要注意事项

一、串级式试验变压器

串级试验变压器又称串级式高压试验变压器,是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的一种新型产品,与传统的工频试验变压器相比既可以单台使用,又可以几台组合起来进行更高电压的输出,串级试验变压器,体积小,重量轻,易于搬运及运输。对于高电压等级下的试验变压器,更经济结构更简单。由于串级由多个单台试验变压器组合而成,可单独升压,避免一台故障整套不能使用的尴尬局面。

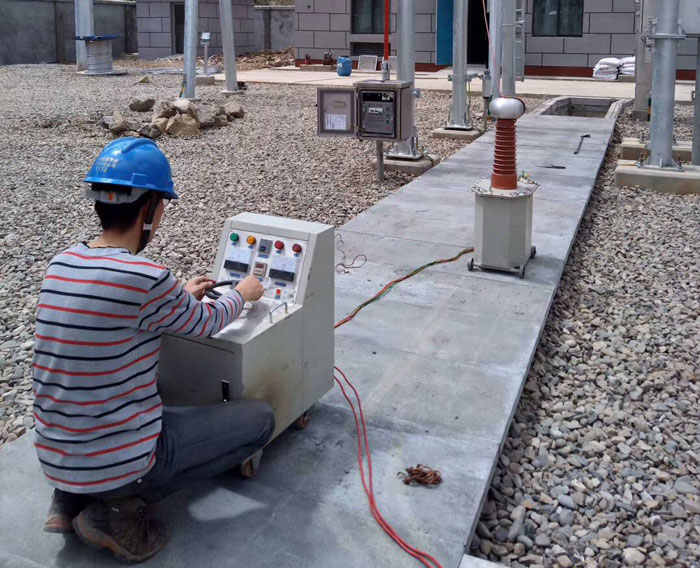

串级式试验变压器

二、串级式试验变压器接线

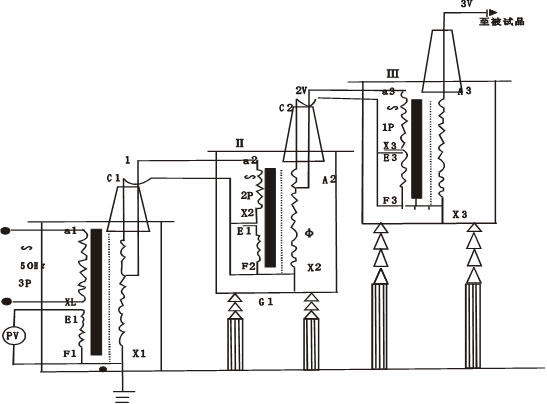

串级试验变压器接线原理图

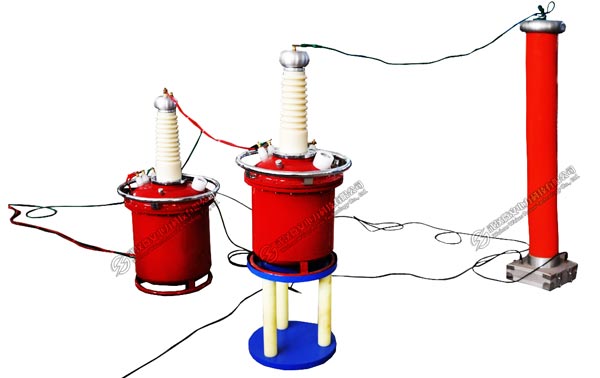

串级试验变压器接线实物图

1、串级试验变压器接线注意事项

(1)、两台试验变压器在进行串联时候,值得注意的是初级绕组的容量要大于次级绕组的容量,可以得到两实验变额定电压相加的峰值电压。容量下的试验变压器做第二级试验变压器,但其高压绕组的额定电流要大于试品回路电流。

(2)、两台试验变压器在进行串联时候,串级实验要注意第一台试验变压器的高压绕组与第二台试验变压器的低压绕组任一端短接。

(3)、两台试验变压器在进行串联试验的过程中,次级绕组一定要用绝缘杆垫起来,否则电压升不上来, 电压监测的话你要用高压分压器监测,控制箱的电压显示不是实际电压。

(4)、在高压试验过程中,第一台试验变压器高压绕组与第二台试验变压器低压绕组极性一致。

需要特别注意的是,不管是两级或是三级串,输出电流严禁超出最后一级的额定电流。

三、串级式试验变压器的容量确定

1、试验变压器容量确定的计算

标准试验变压器容量Pn的确定公式:Pn=KVn2ωct×10-9。

式中:Pn—标称试验变压器容量(KVA)

Vn—试验变压器的额定输出高压的有效值(KV)

K—安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些,

ct—被试品的电容量(PF)

ω—角频率, 2лf.F-试验电源的频率。

2、各类被试品的电容量(C)

被试设备的电容量ct可由交流电桥测出。Ct的变化很大,可由设备的类型 而定。典型数据如下:

  • 简单的棒式或悬挂式绝缘子         几十微法
  • 简单的分级套管                100-1000PF
  • 电压互感器                  200-500PF
  • 电压变压器<1000KVA              -1000PF
  • >1000KVA                 1000-10000PF
  • 高压电力电缆和油浸纸绝缘         250-300PF/m
  • 气体绝缘                   -60PF/m
  • 封闭变电站,SF6气体绝缘             100-10000PF

3、不同试验电压下的安全系数

对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以下列出不同的Vn所选用的K值供参考。

  • Vn=50-100 KVK=4
  • Vn=150-300 KVK=3
  • Vn>300 KVK=2

四、使用串级试验变压器的注意事项

1、按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地,试验变压器的高压绕阻的x端(高压尾)以及测量绕组的F端必须可靠接地。

2、做串级试验时,第二级、第三级试验变压器的低压绕组的X端,测量绕阻的F端以及高压绕组的X端(高压尾)均接本级试验变压器的外壳,第二级、第三级试验变压器的外壳必须通过绝缘支架接地。

3、接通电源前,操作系统的调压器必须调 到零位后方可接通电源,合闸,开始升压。

4、从零开始匀带旋转调压器手轮升压。升压方式有:快速升压法,即20S逐级升压法;慢速升压法,即60S逐级升压法;极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后,再以每秒2%额定试验电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压,并密切注意测量仪表的批示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常,应立即降压,切断电源,查明情况。

5、试验完毕后,应在数秒内匀速的将调压器返回至零位,然后切断电源。

6、本产品有得超过额定参数使用。除试验必需外,决不允许全电压通电或断电。

串级试验变压器接线原理图

五、总结:

总结起来我们可以这样记忆:

串级试验变压器,各级电压要一致。

两串容量二比一,三串容量三二一。

总体电压需求和,系统容量最前级。


#
