变压器变比组别测试仪的使用注意事项

该仪器操作比较简单，但在现场过程中也经常会遇到客户来电反馈测试数据不准确或认为仪器故障等问题，其实都是如下一些问题未注意。

 一、特别需要注意以下几点:

• 1、被试变压器的引出线需要全部解开
• 2、测试三圈变压器时，将不需要测试的绕组全部悬空
• 3、变压器中性点不接地，如接地的，需要解开
• 4、对于三圈变，只需测量两对绕组的变比，一般测量某一带分接开关绕组对其他；两侧绕组之间的变比。
• 5、对于具有分接开关的绕组，应测量所有分接头位置时的变比
• 6、大型主变档位多，仪器内的分接位需要准确设置，这样方便自动判别所处档位记录数据
• 7、变压器的高低压侧的测试下不能接反，否则仪器会报反接保护
• 8、特种变压器变比组别测试仪的工作场所应远离强电场、强磁场、高频设备
• 电源的选用比较考究，尽量选用市电或使用UPS电源，确保无干扰。

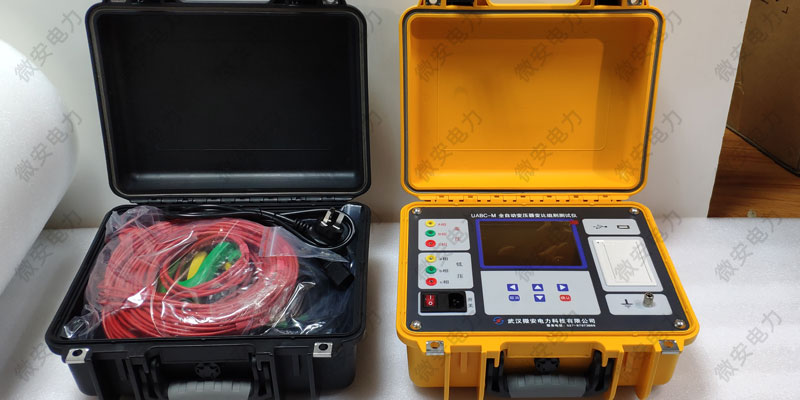

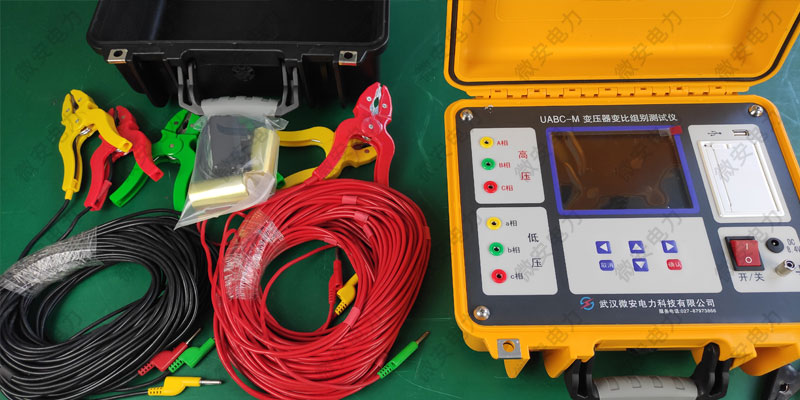

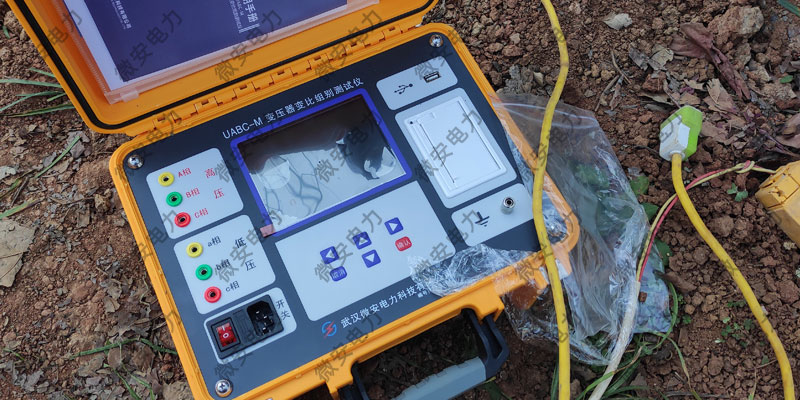

下面附几张变压器变比组别测试仪的现场测试图片供大家欣赏
