直流高压发生器中高压微安表的使用方法

1.使用接线

1.微安表下部连接部为内M10螺孔，使用时将其拧在直流高压发生器倍压筒顶部的输出M10螺栓上，

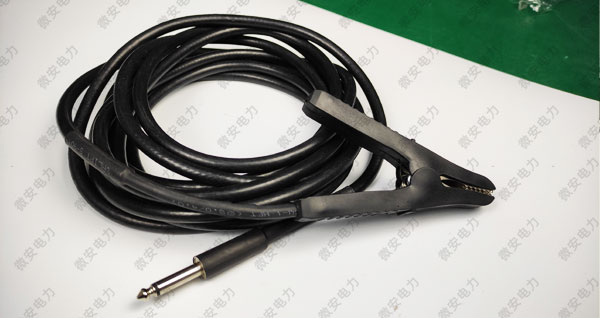

2.插上微安表专用屏蔽测试线，屏幕显示"000"，代表电源接通，其可工作。

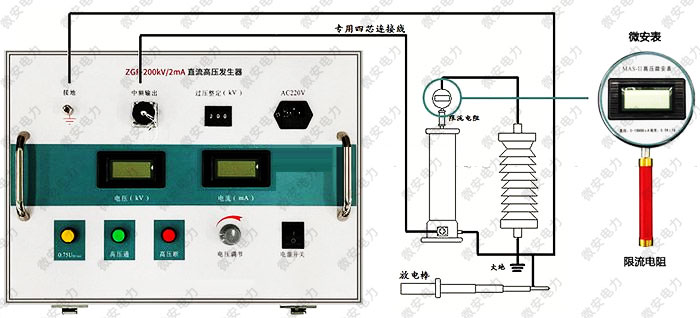

将高压微安表按照上图与直流高压发生器连接好以后，还需要从微安表上端将高压测试线引至被试品,通常是氧化锌避雷器上端或高压电缆的某一相。

说明:顶部插孔为微安表至试品的高压屏蔽专用引线双芯插孔，用配套专用屏蔽线一端插头插入插孔，另一端芯线夹子接到试品上，使整个高压测量回路处于全屏蔽状态，排除了高压对地的电晕电流和其他杂散电流的影响，使微安表测到的是试品的真正泄漏电流。

2.使用注意事项

1. 直流高压发生器高压输出端经高压限流电阻接到该高压微安表，再经高压微安表的专用插头，屏蔽导线接到被试品。

2. 测试电流不可超过微安表最大量程，量程为 0～1999.9 uA,（2mA型）允许最大电流为2毫安、0-19999（20mA型）允许最大电流为20毫安。

3. 为减少被试品高压线头裸露时的电晕离子电流对内绝缘泄漏电流的附加误差影响，建议用良好的绝缘将被试品高压接线处包起来。

4. 该高压微安表内部采用9V干电池电源。高压引线插头插入后，内部电源接通，拔出时内部断电，为延长电池寿命建议在停止测量时尽可能断开电源。

5. 试品直流高压实验完毕后，用直流高压试验专用放电棒在微安表外壳处放电。

注意：专用放电棒不得直接接触及高压直流放电，应保持一段距离，待放电棒初产生电晕放电，被试品上电压逐步下降20%试验电压时，再将放电棒触及微安表外壳放电。最后将放电棒接地端地线直接挂在被试品上。、
