常见的蓄电池内阻测试方法有几种?

发布时间:2022-05-16 18:27:36 阅读次数: 872次
蓄电池内阻测试常见方法有交流放电法、直流放电法、开路电压法、密度法等四种方法,但是基于我们一般都是蓄电池充满电的状态下进行测量,为保证测试精度便捷性,我们通常选用交流放电法、直流放电法......

蓄电池内阻是衡量蓄电池性能的一个重要技术指标,正常情况下,内阻小的电池的大电流放电能力强,内阻大的电池放电能力弱,且蓄电池处于不同的容量状态时,它的内阻值不一样;电池处于不同的使用寿命状态下,它的内阻值也不同。

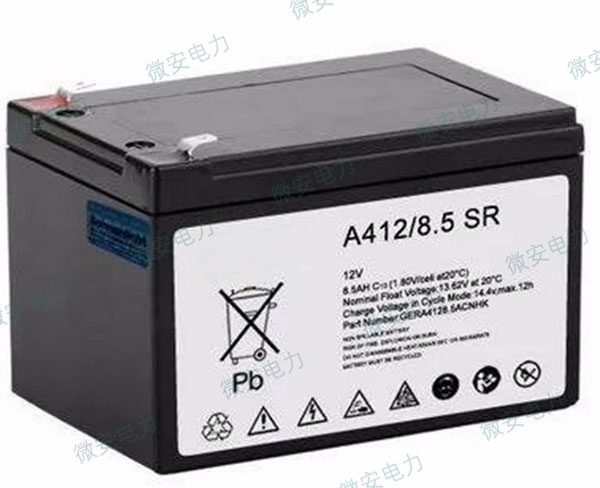

铅酸蓄电池

如此说来,对蓄电池的内阻测试是一项非常重要的工作,通过测试可以直接评估蓄电池的性能好坏,决定是否更换或者进行深度充放电,完成活化。

1.常见测试方法:

蓄电池测试接线方法

(1)交流注入法:交流法通过对蓄电池注入一个恒定的交流电流信号IS,测量出蓄电池两端的电压响应信号Vo,以及两者的相位差,由阻抗公式来确定蓄电池的内阻R。该方法不需对蓄电池进行放电,可以实现安全在线检测电池内阻,故不会对蓄电池的性能造成影响。但该方法要测量交流电流信号Is,电压响应信号Vo,以及电压和电流之间的相位差

(2)直流放电法:直流放电法就是通过对电池进行瞬间大电流放电,测量电池上的瞬间电压降,通过欧姆定律计算出电池内阻。虽然这种方法在实践中也得到了广泛的应用,但是它也存在一些缺点。如用该方法对蓄电池内阻进行检测必须是在静态或是脱机状态下进行,无法实现在线测量。而且大电流放电会对蓄电池造成较大的损害,从而影响蓄电池的容量及寿命。

(3)开路电压法:开路电压法是通过测量蓄电池的端电压来估计蓄电池内阻,精度很差,甚至得出错误结论。因为即使一个容量已经变得很小的蓄电池,再浮充状态下其端电压仍可能表现得很正常。

(4)密度法:密度法重要通过测量蓄电池电解液的密度来估算蓄电池的内阻,常用于开口式铅酸电池的内阻测量,不适合密封铅酸蓄电池的内阻测量。该方法的适用范围窄。

2.根据蓄电池状态选择测试方法:

虽然我们描述了四种方法,但是我们一般把蓄电电池的内阻分为两种状态考虑:充电态内阻和放电态内阻。

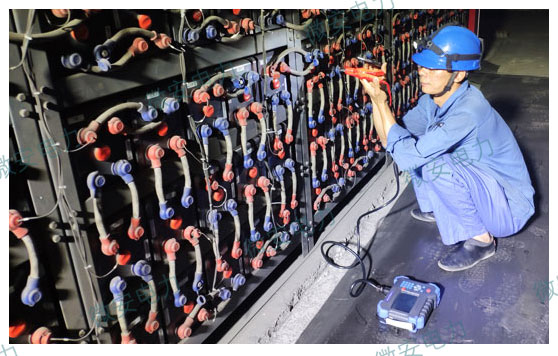

蓄电池内阻测试现场

1、充电态内阻指电池完全充满电时的所测量到的电池内阻。

2、放电态内阻指电池充分放电后(放电到标准的截止电压时)所测量到的电池内阻

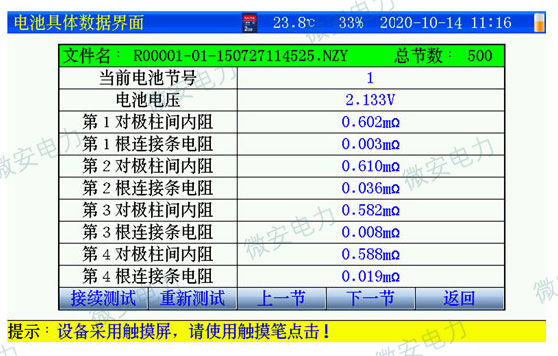

蓄电池内阻测试结果

一般情况下放电态的内阻是不稳定的,测量的结果也比正常值高出许多,而充电态内阻相对比较稳定,测量这个数值具有实际的比较意义。 因此在电池的测量过程中,我们都以充电态内阻做为测量的标准

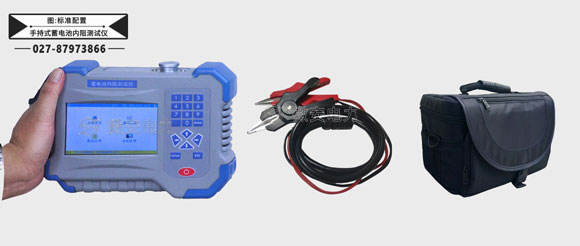

蓄电池内阻测试仪

最后,结合现场实际情况及目前市面上一些蓄电池测试仪生产厂家的测量仪器,我们测量内阻的方法一般为两种,即稳重第一项的交流注入法内阻测量法及第二项的直流放电内阻测量法。

#
