干式试验变压器

GTB干式试验变压器

干式试验变压器生产厂家—微安电力,干式试验变压器是对电力系统高压运行设备及绝缘工具进行交流耐压试验的专业设备、可输出交、直流高压,是高压试验中必不可少的仪器
说明书 打印产品 产品ID: 62
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「干式试验变压器」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 干式试验变压器整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

干式试验变压器简介   ----Product introduction

GTB干式试验变压器又称高压试验变压器或工频耐压试验变压器,GTB系列干式试验变压器是采用了线圈环氧真空浇注成型及CD型铁芯的新工艺、新材料,干式试验变压器可输出交、直流高压,对各类高压试验提供高电压,干式试验变压器与其同容量油浸式实验变压器相比具重量轻,操作方便,无渗漏油等优点,特别适用于电力系统及各类电力用户在现场检测各种电气设备的绝缘性能及绝缘工具的耐压试验。 装置可根据需求配以控制箱(台)、整流硅堆、过电压放电球隙等附属设备。

主要特点

1、GTB系列干式试验变压器重量轻、结构紧凑、无渗油,免维护
2、GTB系列干式试验变压器接线简单直观,使用方便
3、工频高压试验变压器绝缘可靠性好,外形美观
4、该系列干式试验变压器有过电压保护功能

干式试验变压器

干式试验变压器参数   ----Technical parameter

型号 GTB
名称 干式试验变压器
阻抗电压 ≤12%
输出电压波形 正弦波
表面温升 <55℃
空载电流 <4%
允许连续运行时间 60min
产品规格
规格型号 容量(kVA) 输入电压(V) 输出电压(kV) 输出电流(mA) 外形尺寸(mm) 重量(kg)
GTB-1.5/50 1.5 200或400 50 30 260×240×450 12
GTB-3/50 3 60 330×280×510 25
GTB-5/50 5 100 330×280×510 37
GTB-10/50 10 200 360×350×850 32
GTB-15/50 15 300 360×350×950 72
GTB-20/50 20 400 360×350×1000 78
GTB-25/50 25 500 430×450×1100 82
GTB-30/50 30 600 430×450×1200 120
GTB-5/100 5 200或400 100 50 360×350×1000 72
GTB-10/100 10 100 360×350×1100 75
GTB-15/100 15 150 360×350×1200 78
GTB-20/100 20 200 430×450×1200 82
GTB-25/100 25 250 430×450×1200 110
GTB-30/100 30 300 430×450×1200 120
GTB-15/120 15 120 125 360×350×1100 85
GTB-20/120 20 160 430×450×1200 121
GTB-25/120 25 200 430×450×1200 115
GTB-30/120 30 250 430×450×1200 130

干式试验变压器图片   ----Picture display

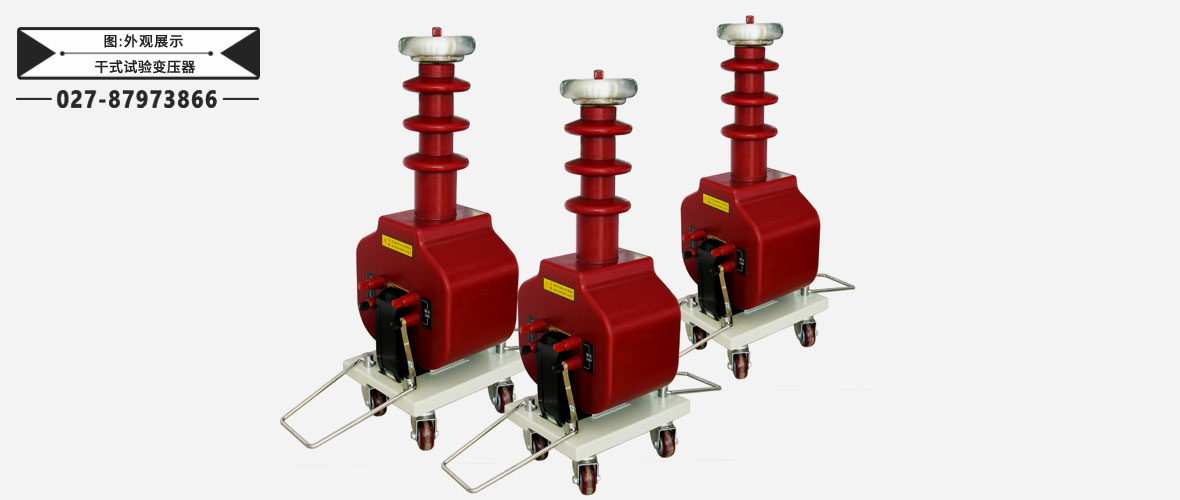

干式试验变压器外观展示

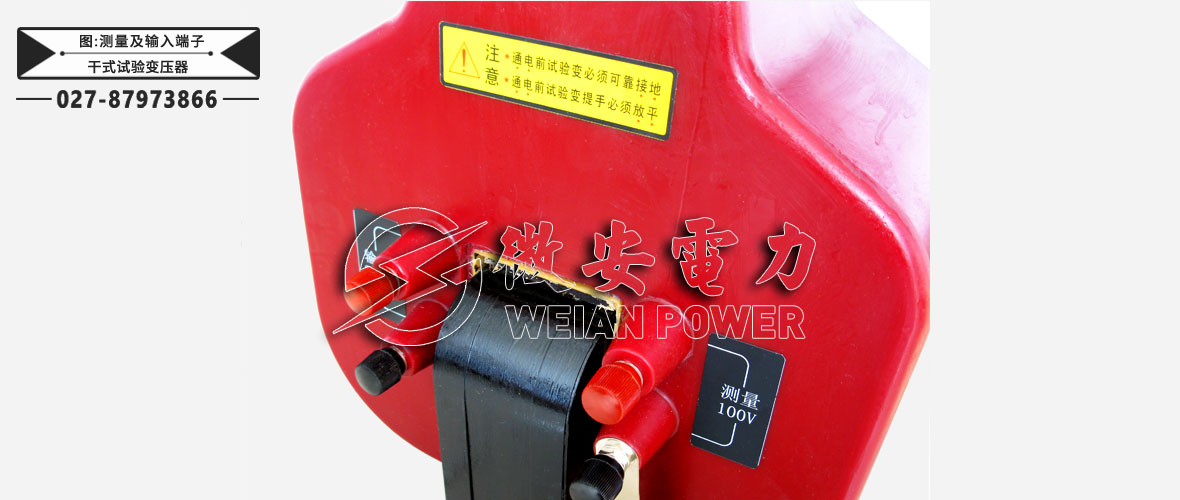

干式试验变压器测量及输入端子

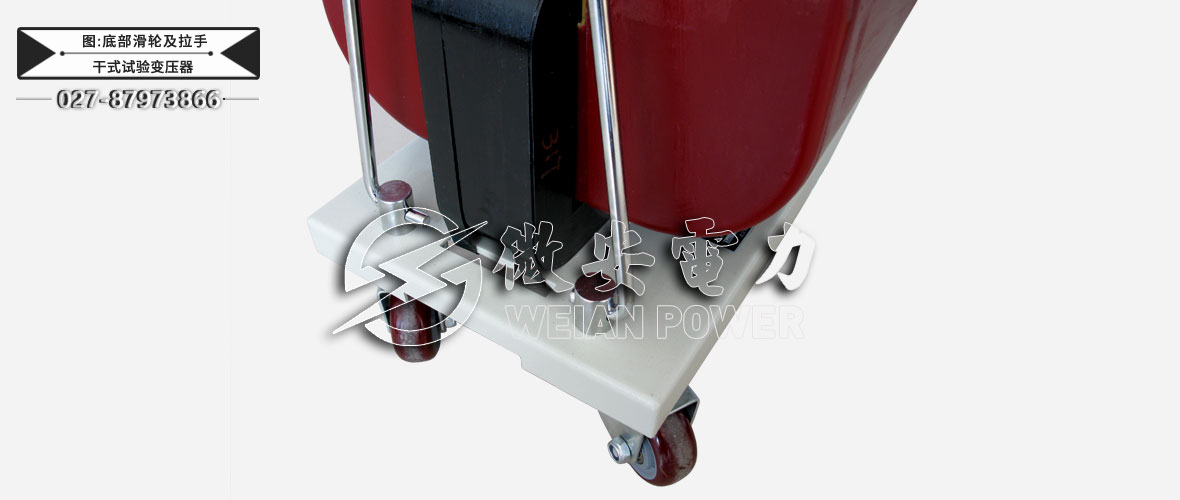

干式试验变压器底部滑轮及拉手

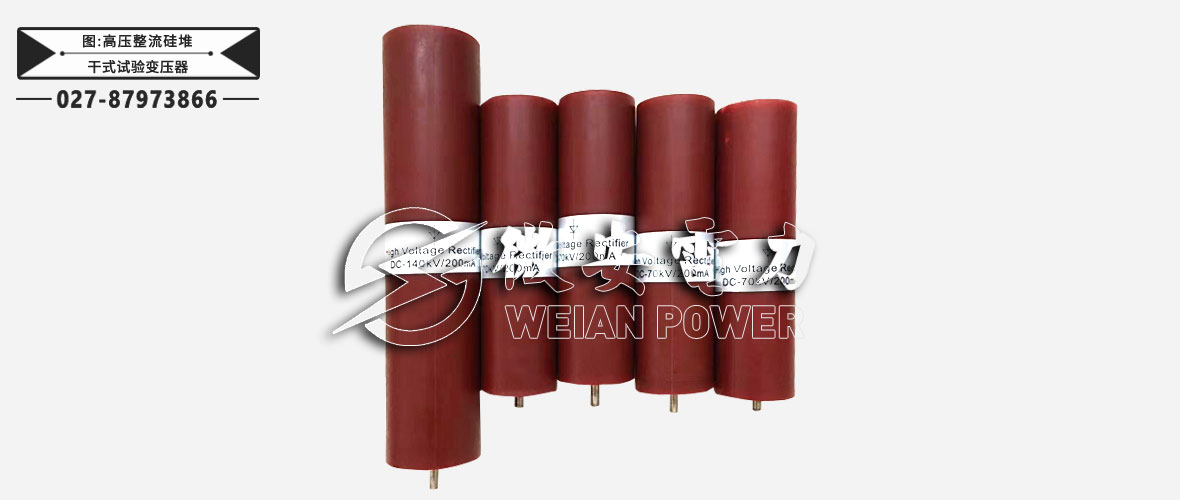

干式试验变压器高压整流硅堆

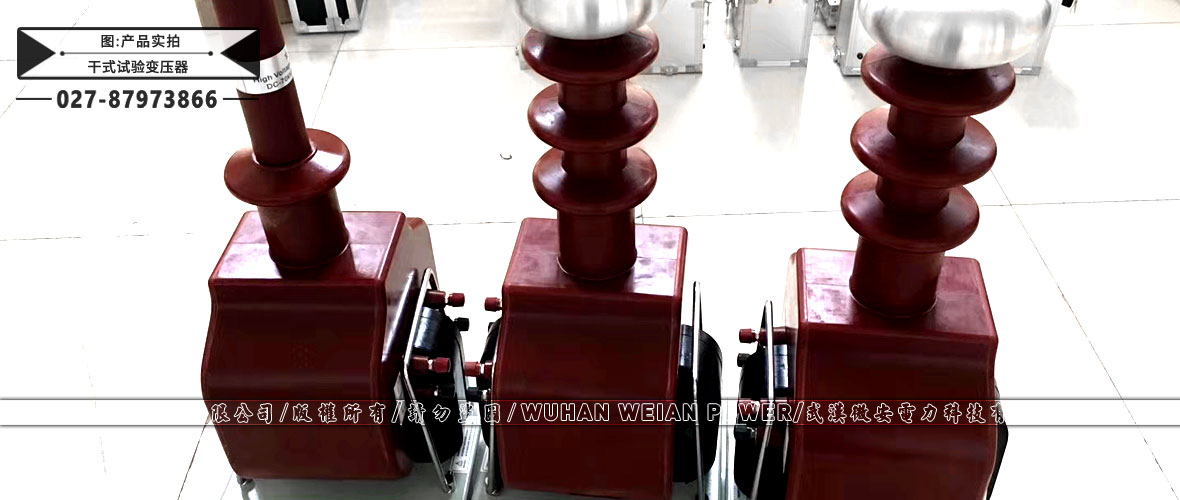

干式试验变压器产品实拍

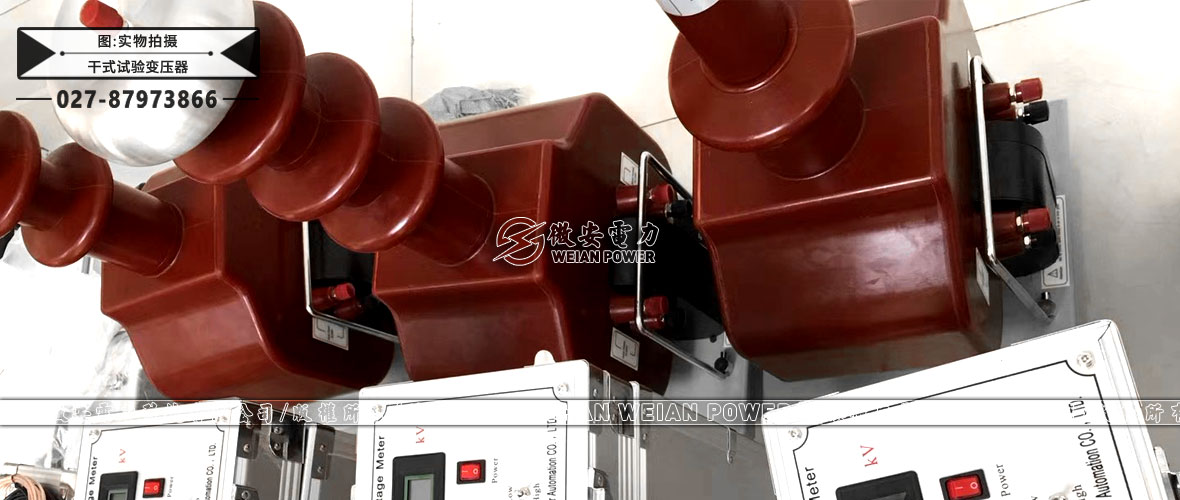

干式试验变压器实物拍摄

图片GTB系列干式试验变压器...
干式试验变压器

左侧

干式试验变压器

正面

干式试验变压器

右侧

干式试验变压器

干式试验变压器

干式试验变压器

均压环

干式试验变压器

顶部

干式试验变压器

铁芯

干式试验变压器

底部-拉手/滚轮

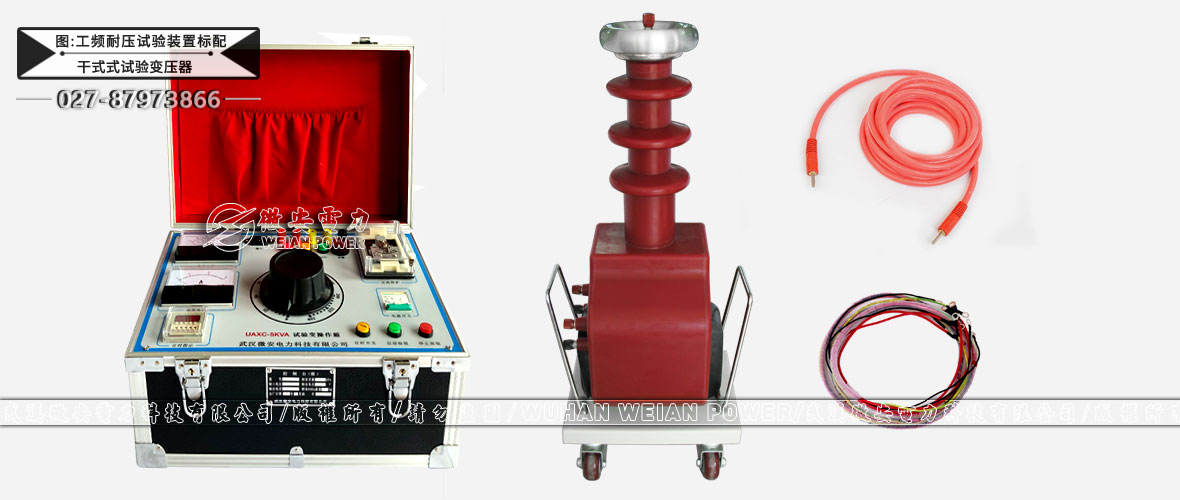

干式试验变压器附件配件   --------Accessories

本产品GTB干式试验变压器详细清单请以说明书或代销合同为准

干式试验变压器 1台 检验报告 1本
整流硅堆 1个 合格证 1张
高压连接线 1组 高压测试线 1根
接地线 1根 电源线 1根
高压保护水阻 1个(选配) 放电棒 1个(交直流试验变压器标配)
限流电阻 1个(选配) 高压放电保护球间隙 1隔(选配)
图片GTB系列油浸式试验变压器附件配件...
干式试验变压器

测试连接线(标配)

干式试验变压器

高压测试线(标配)

干式试验变压器

控制箱电源线(标配)

干式试验变压器

接地线(标配)

干式试验变压器

整流硅堆(选配)

干式试验变压器

高压水电阻(选配)

干式试验变压器

限流电阻(选配)

干式试验变压器

放电保护球隙(选配)

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
