240kV便携式串联谐振耐压试验装置-搬运轻便

便携式串联谐振耐压试验装置主要针对电力系统110KV及以下电力设备交流耐压试验设计制造，电抗器及励磁变压器采用干式环氧浇注方式，体积小、重量轻、便于现场搬运，可灵活串并联组合，既可以满足110KV及以下变压器、GIS、断路器、互感器及套管等设备试验要求，满足110KV及以下电缆的试验要求。

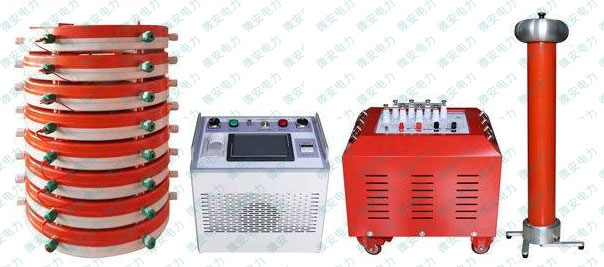

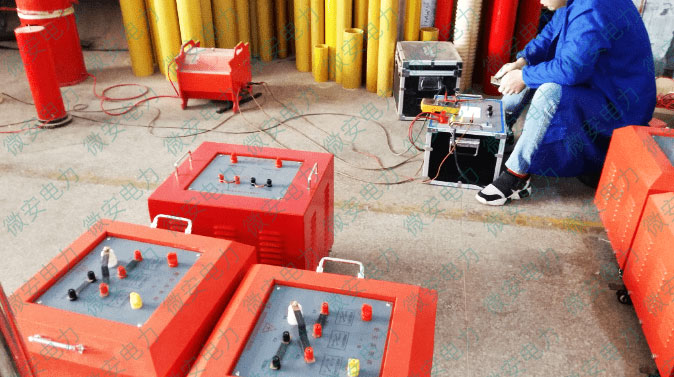

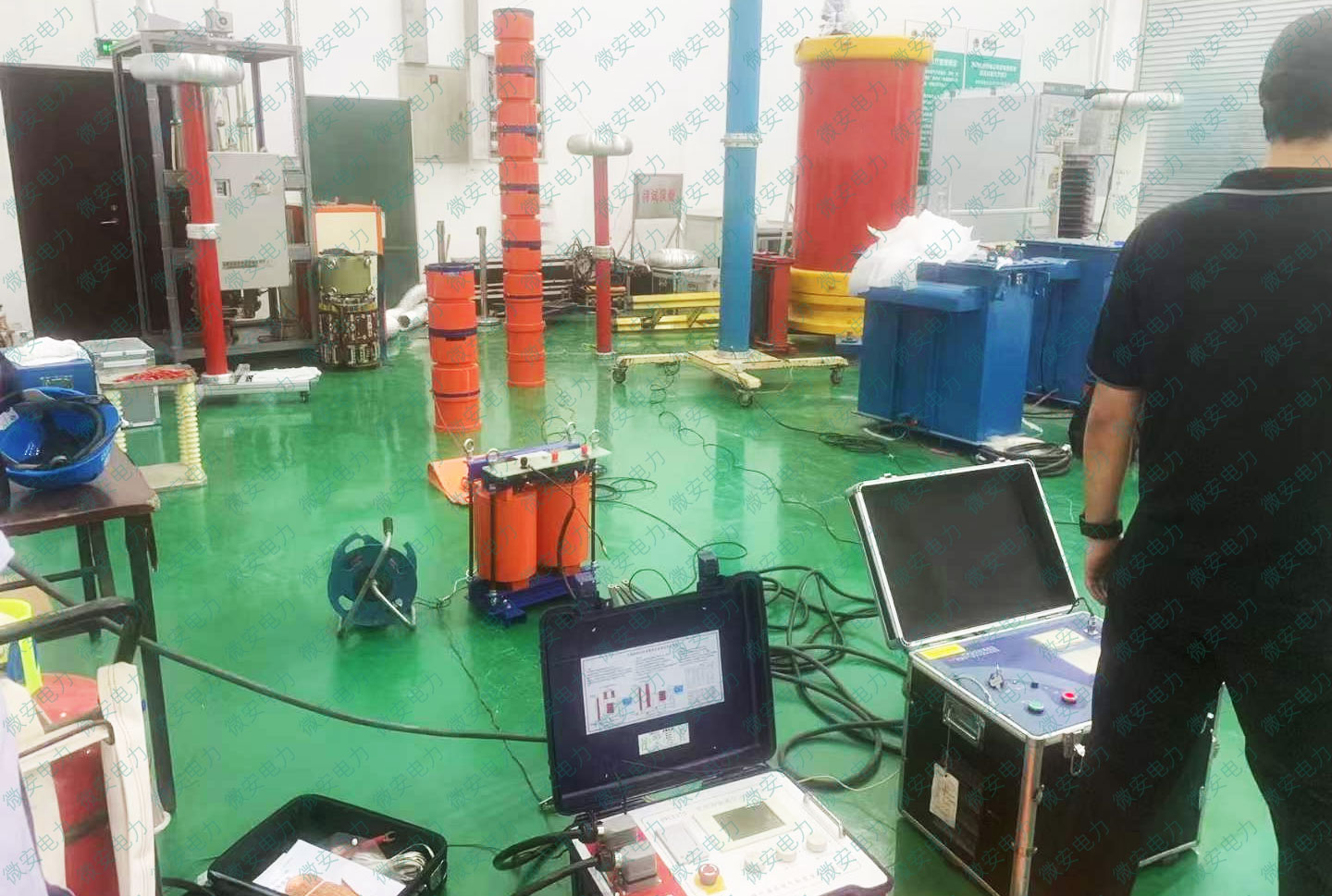

UAXZ系列串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。

便携式串联谐振耐压试验装置应用电源采用220V单相电源或380V单相电源，方便现场取电，电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求，500kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，该设备采用了的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在zui小重量下确保仪器稳定和安全。

一、优势特点：

可整定试验电压、调频范围、保护电流、试验时间

软件自动精细调压，可自动存储试验数据

大屏幕显示试验数据 打印输出电压、调频和试品电容量等试验数据

超小、超轻、积木型干式电抗器和干式变压器

配置灵活，电抗器采用多台式，视被试设备可并、串使用

配备补偿电容器轻负载（如短电缆）并联，可使谐振频率小于65HZ，更接近工频50HZ

调试验方式有全自动模式、手动模式

系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全。

二、用途

1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；

2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

三、技术参数

试验对象：10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

1、额定容量：44kVA；

2、输入电源：单相220或三相380V电压，频率为50Hz；

3、额定电压：22kV

4、额定电流：2A

5、工作频率：30-300Hz；

6、装置输出波形：正弦波

7、波形变率：输出电压波形变率≤1%；

8、工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9、温 升：额定负载下连续运行5min后温升≤65K；

10、品质因素：装置自身Q≥30(f=45Hz)；

11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12、测量精度：系统有效值1.5级；

激励变压器UAJLB-3kVA/1.5kV/0.4kV 1台

额定容量：3kVA；

输入电压：0-400V，单相；

输出电压：1.5kV

结 构：干式；

重 量：约35kg；

变频电源UAXZ-3kW/220/380V 1台

额定输出容量：3kW

工作电源：220/380±10%V（单/三相），工频

输出电压：0 –400V，单相，

额定输入电流：7.5A

额定输出电流：7.5A

电压分辨率：0.01kV

电压测量精度：1.5%

频率调节范围：30 – 300Hz

频率调节分辨率：≤0.1Hz

频率稳定度： 0.1%

运 行 时 间：额定容量下连续5min

额定容量下连续运行5min元器件高温度≤65K;

噪 声 水 平：≤50dB

电抗器DK-22kVA/22kV 2节

额定容量：22kVA;

额定电压：22kV；

额定电流：1A；

电 感 量：92H/单节；

品质因素：Q≥30 (f=45Hz)；

结 构：干式；

重 量：约30kg；

电容分压器FYQ-30kV/3500pF 1套

额定电压：30kV；

高压电容量：3500pF

介质损耗：tgσ≤0.5%；

分 压 比：1000：1

测量精度：有效值1.5级;

重 量：约6kg；
