测试绝缘油界面张力的方法及标准

发布时间:2022-05-17 20:09:46 阅读次数: 872次
绝缘油界面张力值实质上是测定绝缘油的劣化、老化程度,从而判断绝缘油污染程度的,因为绝缘油受到污染或在运行中氧化、老化而生成一些微量新物质后,毫无疑问都会使变压器绝缘油对水界面的张力值下降....

绝缘油受到污染或在运行中氧化、老化而生成一些微量新物质后,毫无疑问都会使变压器绝缘油对水界面的张力值下降,所以说,界面张力值的下降在某些方面客观的反应了变压器绝缘油油中异物的多少,能敏感的反映绝缘油劣化产物及产生的可溶性极性杂质。

变压器绝缘油

一、测试油界面张力值的作用

电力变压器油与绝缘油是一种混合烃,每一种液态烃都有自己的理化性质,当变压器绝缘油运行时在变压器中时,其功能为绝缘、散热,不同的液态烃在变压器中都会在热的作用下不断地裂变,这种裂变导致变压器绝缘油的劣化、老化。外界的尘埃,水分的渗入,绝缘油在劣化、老化中产出的析出物和生成的水分子形成了油泥,油泥的产生相对于纯净的绝缘油是表面活性剂。这种表面活性剂中含有水分子,是亲水物质,是一种极性的水分子化合物(混合物),这种油泥的极性分子当遇到纯水时,极性分子在分子键的作用下会冲击由纯水和绝缘油形成的界面,这种冲击在30秒的稳定后会形成一种小于纯水-空气的界面,那么就要考核运行中油的界面张力值。GB7595规定运行中油的界面张力值为不小于20mN/m,当小于20mN/m时变压器底部有明显的油泥析出,那么运行中的绝缘油就作废了,必须更换新油。否则会导致电力变压器的故障。所以说测试变压器绝缘油界面张力值实质上是测定绝缘油的劣化、老化程度,是测定绝缘油的被污染程度

二、油界面张力值的测试方法

前面说到测试界面张力值是实质上是测定绝缘油的污染程度,可是测定绝缘油的被污染程度的方法有很多,例如色谱、酸值等,但为何在目前的测试标准中,依然有保留变压器绝缘油的界面张力值测试呢?主要还是以下几点原因:

1、采用界面张力圆环法测试张力值非常简单,酸值测试需要萃取,色谱测试都要处理油样,其过程都比界面张力测试复杂。

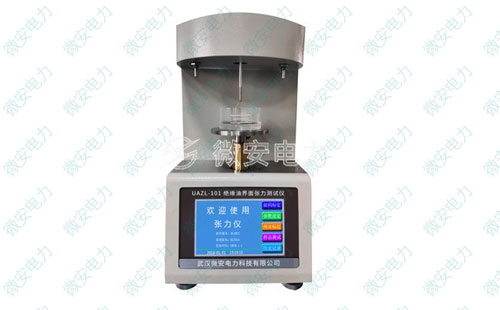

绝缘油界面张力测试仪

目前常用的测试方法是采用绝缘油界面张力测试仪对其进行测试,该仪器是按照GB6541-86《石油产品油对水界面张力测定法》(圆环法)标准要求,可对绝缘油界面张力进行测试的专用仪器。



三、油界面张力值的标准

• 标准GB2536《变压器油》,炼油厂绝缘油的产品标准,是出厂的合格指标

• GB2536《变压器油》的合格品指标是不小于40mN/m

• GB7595《运行中变压器油质量标准》

• GB7595《运行中变压器油质量标准》中规定投入运行前的油不小于35mN/m

• GB7595规定运行中的油界面张力值为不小于20mN/m

• 附: 当小于20mN/m时变压器底部有明显的油泥析出,那么运行中的绝缘油就作废了

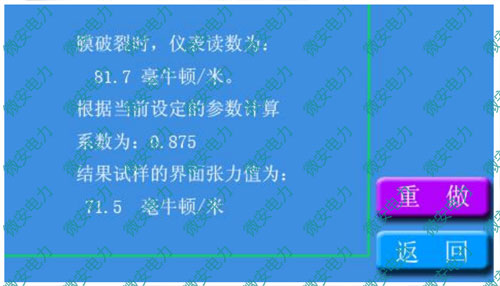

绝缘油界面张力值测试结果

注:以上标准中明显的GB7595中的指标低于GB2536的指标,其实这不矛盾,是完全符合质量控制理论的。GB2536是炼油厂绝缘油的产品标准,是出厂的合格指标。此指标的绝缘油经灌装、桶装、运输、贮存后到用户,然后在加入变压器前指标肯定是有所下降的。在整个过程中不同分子的液态烃的劣化、老化程度不一样,但指标必然下降。所以GB7595规定的不小于35mN/m是正确的。笔者曾测定过克拉玛依的新油,界面张力能达到不小于50mN/m。但不管哪家炼油厂出的新油在投入运行前界面张力不小于35mN/m即可。

#
