直流高压发生器操作方法

发布时间:2022-05-17 19:13:31 阅读次数: 872次
直流高压发生器主要用于直流氧化锌避雷器、电力电缆、发电机、变压器、开关等设备用于直流耐压测试和漏电流测试,常见规格有60kV、120kV、200kV......

一、什么是直流高压发生器?

直流高压发生器主要用于电力部门、企业电源部门用于直流氧化锌避雷器、电力电缆、发电机、变压器、开关等设备用于直流高压测试和漏电流测试,具有快速速度、精度高、升压块等特点,它在电力工作者中非常受欢迎,但很多人不知道具体如何使用直流高压发生器。所以,微安电力为大家来详细介绍下直流高压发生器的具体操作方法。

直流高压发生器

二、直流高压发生器的操作方法是怎么样的呢?

1.使用前应检查测试仪的完整性。连接电缆应无开路和短路,设备应无损坏。

2.将机箱的、压力缸放在合适的位置,分别连接电源线、和地线。保护接地线和工作接地线以及放电条的接地线应分别连接到测试产品的接地线(即稍微接地)。严禁将串联的接地线连接起来。为此,应使用DHV专用接地线。

3.将电源开关置于关闭位置,检查电压调节器是否处于零位。过压保护设定值通常为测试电压的1.1倍。

4.空载升压以验证过压保护设置是否敏感。

5.打开电源开关,然后红灯亮,表示电源已打开。

6.按绿色按钮,绿灯亮,表示高压已打开。

7.顺时针方向平稳调节电压调节器。输出端子从零开始升压。上升到所需电压后,根据指定时间记录电流表读数,并检查控制箱和高压输出线是否有异常和声音。

8.降压后,将稳压器调回零后,按红色按钮切断高压,然后关闭电源开关。

9.试件上的泄漏和直流耐压试验。在进行检查测试以确认测试仪中没有异常之后,可以开始测试样品泄漏和DC耐压测试。连接样品、地线等,检查后打开电源。

10.升压到所需的电压或电流。升压速度优选为每秒3-5kV的测试电压。当增大大电容样本时,还必须监视电流表充电电流不超过测试仪的最大充电电流。对于小型电容器样品,如氧化锌避雷器、磁力避雷器等,首先上升到所需电压(电流)的95%,然后缓慢上升到所需的电压(电流)。然后从数字显示器读取电压(电流)值。如果要为氧化锌避雷器测量0.75 UDC-1mA,首先增加到UDC1mA电压值,然后按黄色按钮,然后电压将降至75%并保持此状态。

11.此时可以读取电流。测量完成后,调整电压计数器逆时针返回零,然后按绿色按钮。需要再次提升时按红色按钮。如有必要,使用外部高压分压器比较控制箱上的电压。

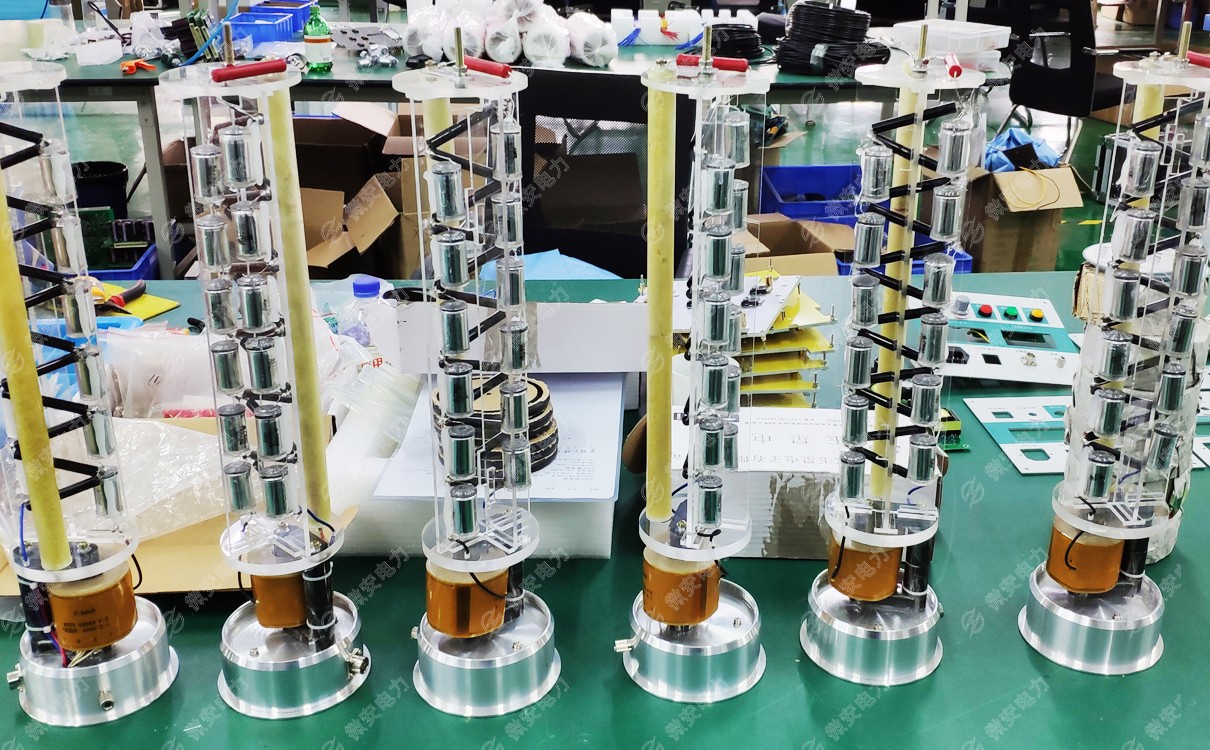

直流高压发生器内部接线

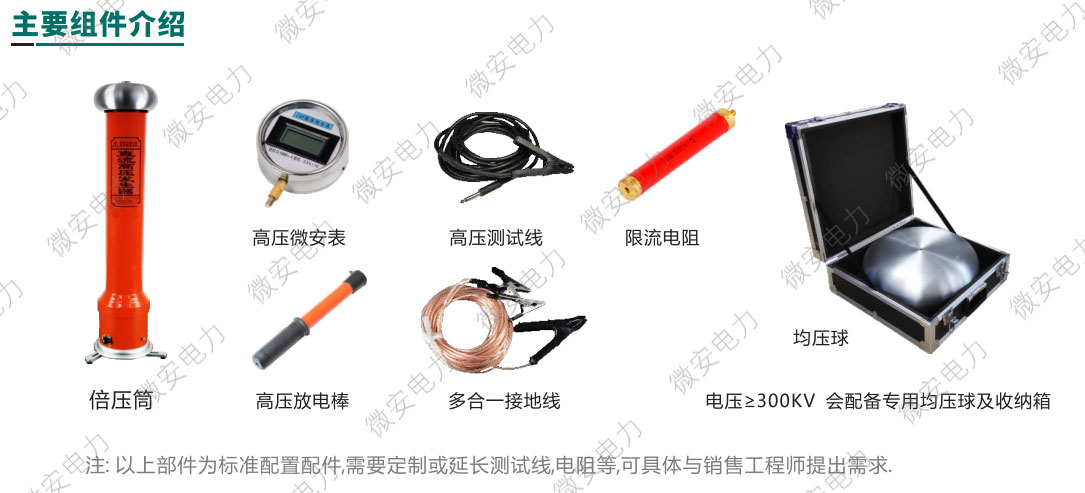

微安电力ZGF系列直流高压发生器不仅有纹波系数小、电压输出稳定、无噪音等特点,更是具有过压、过流、零压启动和故障保护功能,该产品有0.75倍电压换算,更加方遍测试氧化锌避雷器,由于设计小巧,携带也很方便。

#
