大电流试验导线一般用在哪里?
大电流试验导线又称电力测试导线、大电流导线、是继电保护、温升试验的一系列测试导线,适用于现场、试验室及其它试验场所。本测试线具有连接方便(只需插拔连接),接触电阻小,导线柔软、绝缘性能好等特点。
1.电力测试导线应用范围
大电流试验导线是由多股细铜丝绕制而成, 可任意定制加工成的各种测试线,如:大电流导线、电压测试线、电流测试线、接地电阻测试线、短接线等 等。还有各种规格的多芯测试线。如:两芯线、三芯线、四芯线、六芯线等等,均可按用户需求加工,应用较为广泛,如:大电流发生器、继电保护测试仪、接地电阻测试仪等
2.大电流试验导线优点
电力测试导线的优点具有连接方便(只需进行插拨连接, 不需开启设备), 接触电阻小,导线柔软,绝缘性能好等特点。该系列专用测试导线与专用保护试验装置配套使用将大大提高现场调试效率, 此外这种测试线也适用于仪器仪表配套、电气测量及高压专业的测试及试验。
3.大电流试验导线组成
测试导线主要专用插头、连接导线、绝缘手柄三部分构成。
专用插头: 插片、表笔、香蕉端子、接线端子等常规规格或定制规格

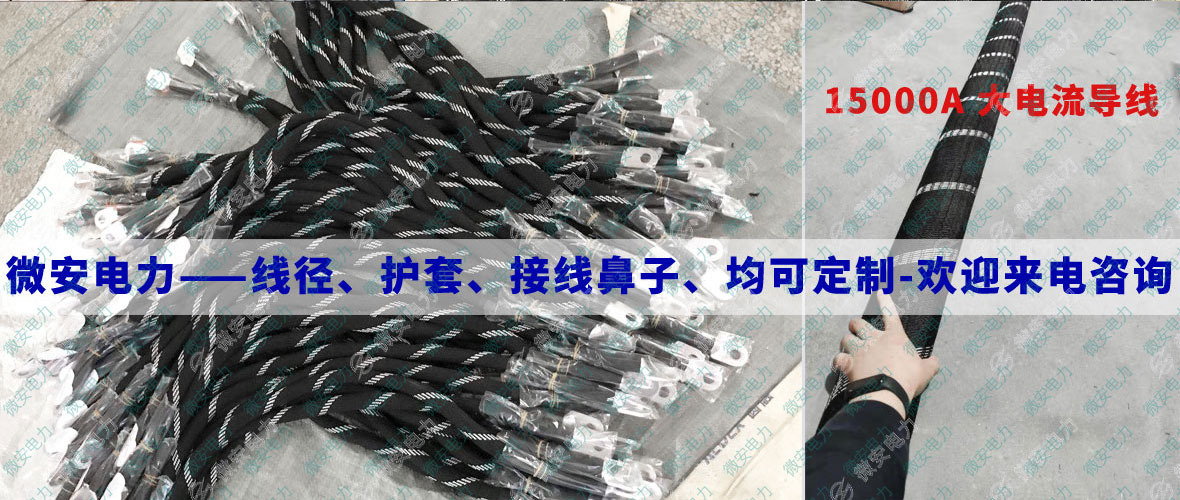

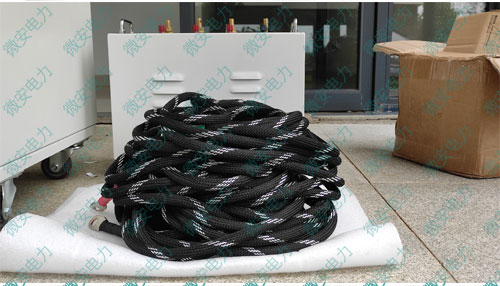

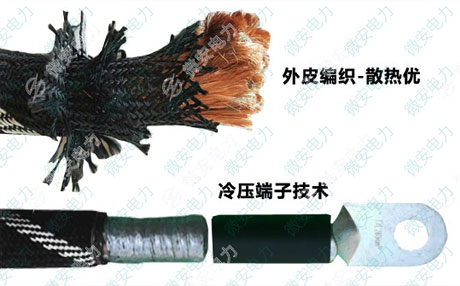

连接导线:由多股细铜丝绕制而成的导线,护套常分为聚氯乙烯护套及编织护套
绝缘手柄:导线两侧端子的操作部分,便于使用人员进行接线
4.大电流试验导线常用配置
根据电力系统用户需求测试线配置表。
电流型 2.1mm2 红、黄、绿、黑各2根 合计8根 配备为插拔件
电压型 1.6 mm2 红、黄、绿、黑各2根 合计8根 配备为插拔件
普通型 1.6 mm2 蓝3根、白、棕各1根 合计5根 配备为插拔件
专用夹(鳄鱼夹) 5mm(开口) 红、黄、绿、黑各1只 合计4只 连接附件
10mm(开口) 红、黄、绿、黑各1只 合计4只 连接附件
20mm(开口) 红、黄、绿、黑各1只 合计4只 连接附件
插片(叉子) 4mm(内宽) 红、黄、绿、黑各1只 合计4只 连接附件
6mm(内宽) 红、黄、绿、黑各1只 合计4只 连接附件
8mm(内宽) 红、黄、绿、黑各1只 合计4只 连接附件
针形插头 Ф2mm 红、黄、绿、黑各1只 合计4只 连接附件
过渡接柱 Ф7.8×50mm 红、黄、绿、黑各1只 合计4只 连接附件
测试表笔 Ф10×125mm 红、黑各1只 合计2支 线支连接
牛津箱包 290×190×75mm 灰1只 合计1只
注:1型、2型、3型、4型分别是指导线长1米、2米、3米、4米,其余附件数量不变。
