大电流测试导线选型技巧
大电流测试导线又称大电流试验导线,大电流电缆,按分类是属于特制导线或特制电缆,在电力行业应用比较广泛,主要用作电气设备温升试验及电流互感器检定时的穿心导线,当然也可在其它大电流试验中使用。导线主体是用直径0.1mm-0.15mm的国标软铜丝绕制而成,合成一定平方数的截面积的话,是需要非常多股软铜丝的。导线外套一般用棉纱、尼龙纱编织成黑色、红色、黑白花等颜色,但编织护套不防水,如需要防水的话,也可以制作成黑色橡胶护套线,外护套材质为交流聚乙烯。
大电流导线正常运行5分钟内,按1平方等于5A计算.如长期运行1平方按3A计算。
端子采用国标标准制作。安装在大电流导线两端采用冷压技术
1.大电流测试导线技术参数
导线截面 (mm²) | 裸铜导线 (直径) | 成品导线 (直径) | 单根铜导线 (直径) | 成品导线根数 (根) | 电流 (A) |
10 | 5 | 7 | 0.15 | 566 | 50 |
20 | 8 | 9 | 0.15 | 1132 | 100 |
40 | 10 | 11 | 0.15 | 2264 | 200 |
50 | 11 | 12 | 0.15 | 2830 | 250 |
60 | 12 | 13 | 0.15 | 3396 | 300 |
80 | 14 | 16 | 0.15 | 4528 | 400 |
100 | 16 | 18 | 0.15 | 4659 | 500 |
120 | 17 | 19 | 0.15 | 6791 | 600 |
160 | 19 | 21 | 0.15 | 9055 | 800 |
200 | 21 | 23 | 0.15 | 11318 | 1000 |
300 | 25 | 28 | 0.15 | 16977 | 1500 |
400 | 29 | 32 | 0.15 | 22636 | 2000 |
500 | 34 | 37 | 0.15 | 28295 | 2500 |
600 | 36 | 40 | 0.15 | 33953 | 3000 |
1000 | 50 | 54 | 0.15 | 56589 | 5000 |
1600 | 65 | 69 | 0.15 | 90542 | 8000 |
2000 | 73 | 77 | 0.15 | 113177 | 10000 |
2600 | 78 | 83 | 0.15 | 147130 | 13000 |
3000 | 80 | 85 | 0.15 | 169765 | 15000 |
3600 | 83 | 88 | 0.15 | 203718 | 18000 |
4000 | 85 | 90 | 0.15 | 226354 | 20000 |
2.大电流测试导线结构
大电流导线的电流密度为5A每平方毫米,大电流导线额定电压为660V,由导线和接线端两部分组成,铜焊联接,主要用于电流互感器检定时的穿心导线。大电流导线由导线和接线端两部分组成,铜焊联接,大电流导线芯用多股铜丝绕制,每股直径为0.1mm;大电流导线表皮为锦纶编织的绝缘保护套
3.大电流测试导线别名
100A大电流导线、200A大电流编织测试导线、250A大电流编织测试导线、500A大电流编织测试导线、800A大电流编织测试导线、1000A大电流编织测试导线、1500A大电流编织测试导线、2000A大电流编织测试导线、2500A大电流编织测试导线、3000A大电流编织测试导线

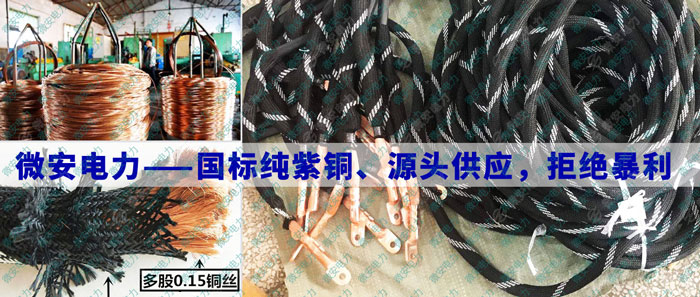

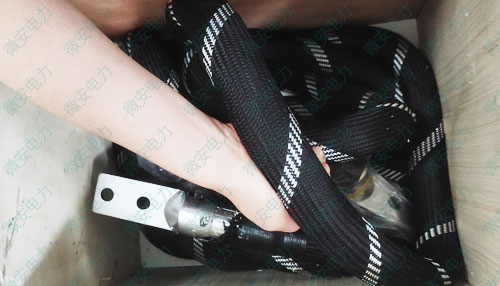

4.大电流测试导线外观
该及大电流纱编织线具有做工精细、外形美观、安全可靠、质地柔软、耐磨耐高温等特点。
