200kV高压分压器接线及使用方法
发布时间:2022-05-18 16:46:26
阅读次数: 872次
200kV高压分压器上端均压球为高压端，是用于输入被测的试验高压的，下端为接地端（试验时必须可靠接地，确保接地电阻≤4Ω）。然后用专用电缆连接分压器和显示表，检查连线，确认无误后，选择相应的档位和量程便可开始高压测量

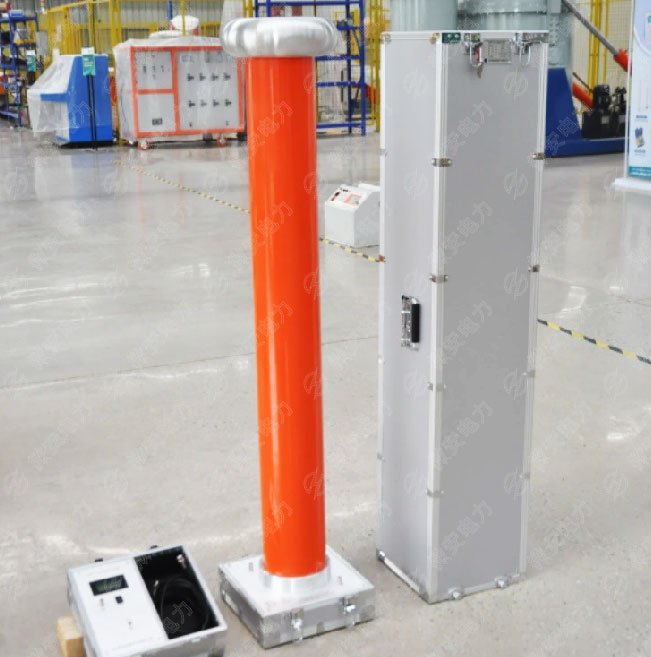

在对高压分压器使用前需先点清配件，分压器是由绝缘分压筒及数显表头、信号连接线组成。
二、接线方法

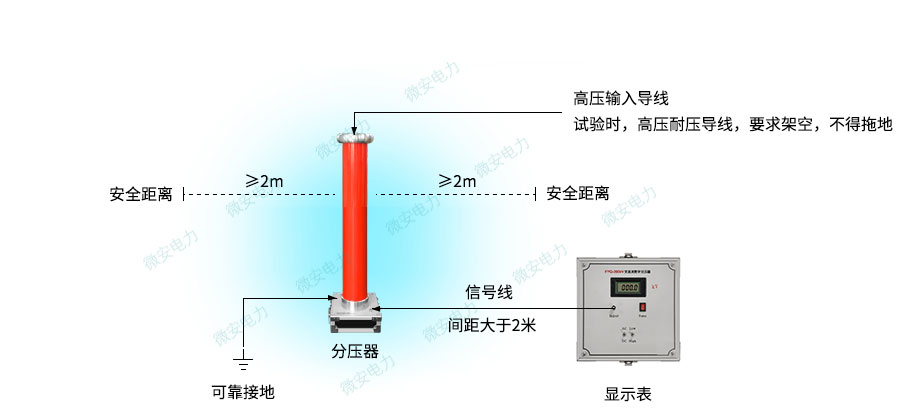

。200kV高压分压器具体接线方法可参考下图：
二、使用方法
1.交直流高压校准
高压分压器属于表类测量器具，是需要定期送到具有C-NAS或CMA认证的机构进行校准检定的。校准方法是使用标准高压发生器输出电压， 以标准高压发生器的值为标准值，计算相对误差。具体界接线还是如上图。
2.交流电压测量
连接测量线路后，将低压显示表功能开关切换至AC档，选择High档，直接测量工频高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。
4.直流高压测量
连接测量线路后，将低压显示表功能开关切换至DC档，选择High档，可直接测量直流高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。
三、注意事项
1.低压仪表输入阻抗对高压分压器的影响：SGB-C系列数字高压表配用低压测量仪表的输入阻抗为10MΩ，当使用其它仪表时，应考虑其输入阻抗的影响。
2.加高压时，高压分压器及高压引线附近不得有杂物。
3.高压分压器标准分压比为K=1000。
4.使用前必须检查接地。
5.200kV高压分压器配有配套接地线，150kV分压器底座上装有专用接地柱（每次试验前都必须确保可靠接地）。高压测试线尽量选用耐高压导线，必须架空，不得拖地或离地面太近。
