如何避免继电保护测试仪的动作时间不准确？

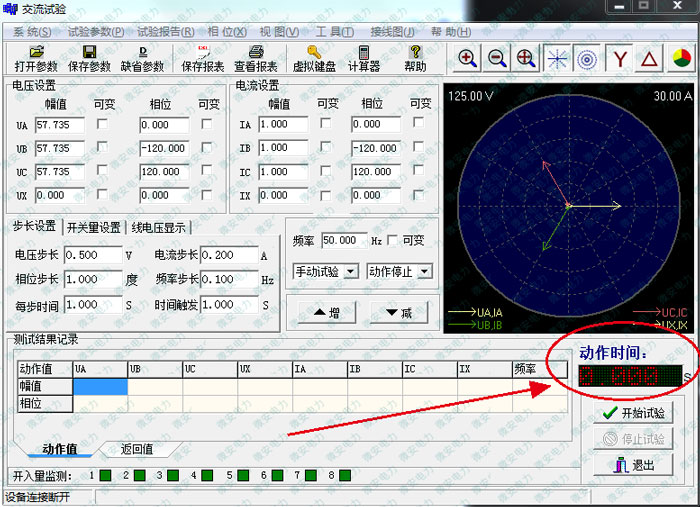

继电保护测试仪中的动作时间值是取决于指仪器从输出电信号开始至仪器开关量输入收到状态翻转信号的这一段时间，通俗的说就是继电保护测试仪输出电压或电流后，到继电保护装置保护跳闸出口动作的时间， 如果开关量输入是接到断路器两端的，那这个动作时间就是从仪器加电压电流开始，至断路器完成分闸状态的整组动作时间。

1、继电保护动作时间测试

继电保护的动作时间测试理论上来说，我们需要按照现场继电保护装置定值单的1.05倍定值进行加量，这样得出的动作时间才是准确的动作时间，而不是从某个值递增或递减到达额定动作条件、

这样从某个值递增或递减到达额定动作条件的试验方法，是对动作值进行准确校验的方法，而不是对动作时间进行准确校验的方法。虽然这种方式也会得到一个动作时间。

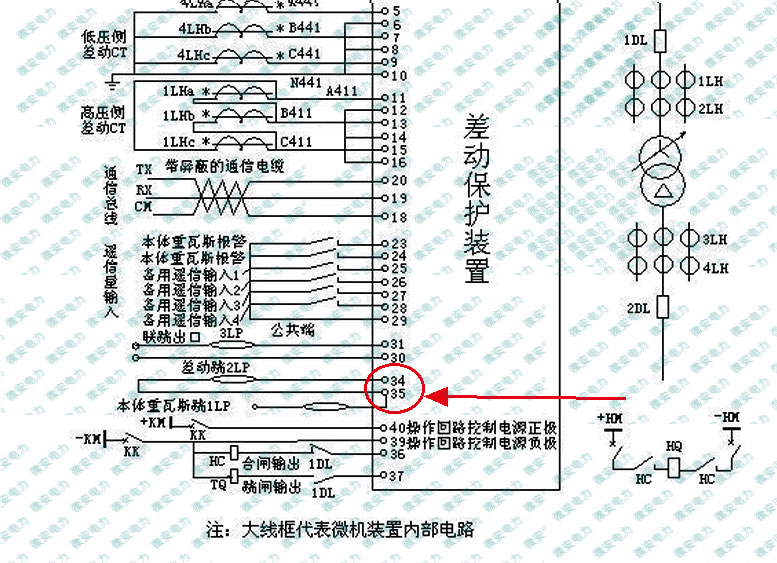

很多时候，客户反馈动作时间测试出不来，或者是误差很大，不准确， 这往往是因为继电保护测试仪的开关量输入线不对，也就是现场保护装置的跳闸出口位置不对， 比较简单的办法就是开关量输入的com端接现场直流正电源， 低电位端接保护硬压板处（开出连接片），注意硬压板要断开。

如果在确认现场接线没有任何问题后，动作时间误差还是很大，那就可能是继电保护测试仪的时间精度误差，或者是微机保护装置确实开出有问题，这个就需要分开校验了。

因为一般类型的微机继电保护测试仪的开关量输入都是继电器开入，都有抖动延时，如继电器抖动延时过高，会造成时间值偏大，解决办法是更换到其他开关量输入接点， 如果是高电压等级的继电保护装置，动作时间只有30ms以内的，则需要选用开关量输入为光耦元件的， 继电器形式的开入量无法满足试验要求，在此，推荐一下微安电力生产的UAWJ-8030便携式三相继电保护测试仪，该机器体积小巧，便于携带，时间精度高，开关量输入采用光耦元件，适应500kV变电站系统调试。

其次还有一种可能就是现场微机保护装置开出时间过大，也可以通过其他品牌的继电保护测试仪对其进行校验，用于比对，或联系厂家进行现场尝试校准后重新测试。
