手持式便携继电保护测试仪-全触屏操作
发布时间:2022-05-16 08:23:35
阅读次数: 872次
手持式便携式继电保护测试仪采用10.4全触摸液晶电容屏,搭载DSP+FPGA架构,上位机采用linux系统,响应速度快,操作便捷,满足对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试...
一、手持式便携继电保护测试仪简介
本款手持式便携式继电保护测试仪采用10.4全触摸液晶电容屏,搭载DSP+FPGA架构,上位机采用linux系统,响应速度快,操作便捷,满足对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试...
仪器具有2对开关量输入及2对开关量输出,可承受0~250V电位接点,智能自动识别接点类型
二、手持式便携继电保护测试仪参数
- 标准模拟量电压电流输出
- 交流电流输出:AC 3×10A/100VA
- 交流电压输出:AC 4×120V/60VA
- 交流输出精度:0.1%
- 直流电流输出:DC 3×(±10A)/100VA
- 直流电压输出:DC 4×(±160V)/60VA
- >相位:0~360°
- 相位准确度:<0.5°
- 输出频率:10~1200Hz
- 频率准确度:< 0.01Hz
- 叠加谐波:0~24次谐波
- 开关量:8路开入,4路开出
- 重量:6KG

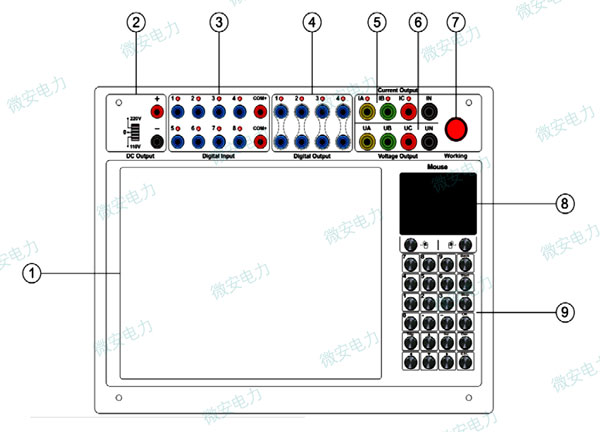

三、手持式便携继电保护测试仪结构
三、手持式便携继电保护测试仪结构
- 1. 显示屏
- 2. 装置辅助电源
- 3. 开关量输入
- 4. 开关量输出
- 5. 三相电流输出端子
- 6. 三相电压输出端子
- 7. LED 工作指示
- 8. 触摸板
- 9. 键盘

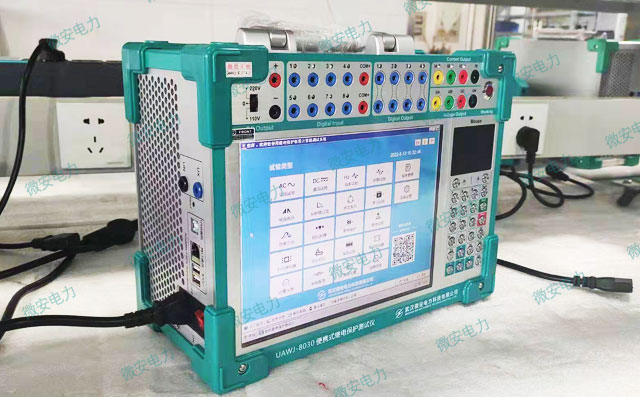

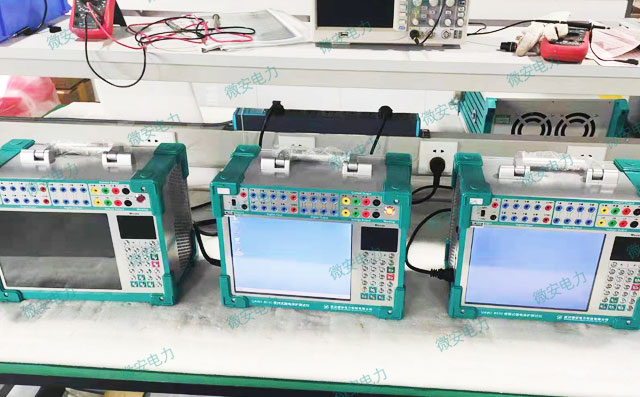

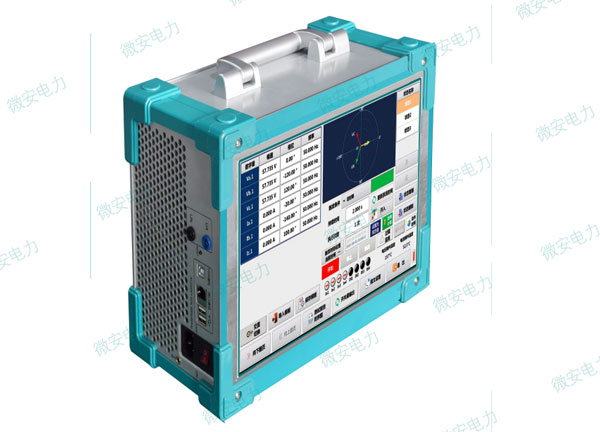

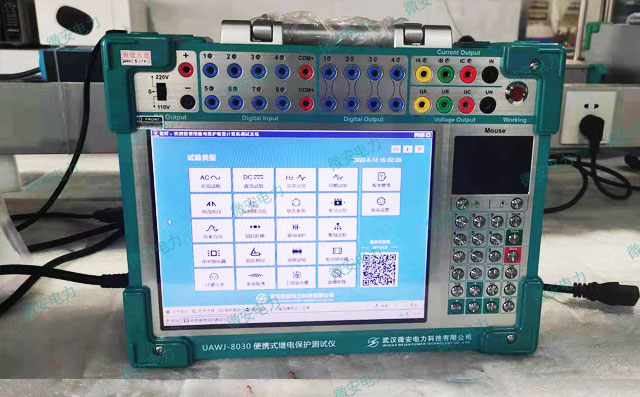

以上就是手持式便携继电保护测试仪的参数及展示,最后再附几张实物图供大家欣赏
