过电压保护器试验项目及方法
过电压分为外部过电压和内部过电压,外部过电压主要是雷击过电压,谐振过电压,内部过电压主要是操作过电压,一般意义上的过电压保护器都是用于保护操作过电压的,也就是对电压波形的频率50HZ左右的过电压类型,俗称为工频过电压。
在系统中,过电压保护器也是是怎么样的呢,别着急!下面微安电力为大家一一讲解!
1.过电压保护器试验项目
1.1直流U1mA参考电压(只适用无间隙过电压保护器)
1.2直流0.75U1mA下的泄露电流(只适用无间隙过电压保护器)
1.3绝缘电阻测试
1.4工频放电电压测试(只适用有串联间隙过电压保护器)
2.试验方法
准备好一台过电压保护器测试仪,按如下方法进行接线及操作即可。
2.1带间隙(TBP)过电压保护器测试方法(相-地)
• 试验前将过电压保护器所有接线拆除
• 保持过电压保护器的A、B、C三相及地线均为悬空状态
• 将测试主机与升压试验变压器连接
• 按照图示将主机、升压变压器、过电压器保护器的地线端一起接地
• 打开主机、选择"有间隙TBP"项目开始测试

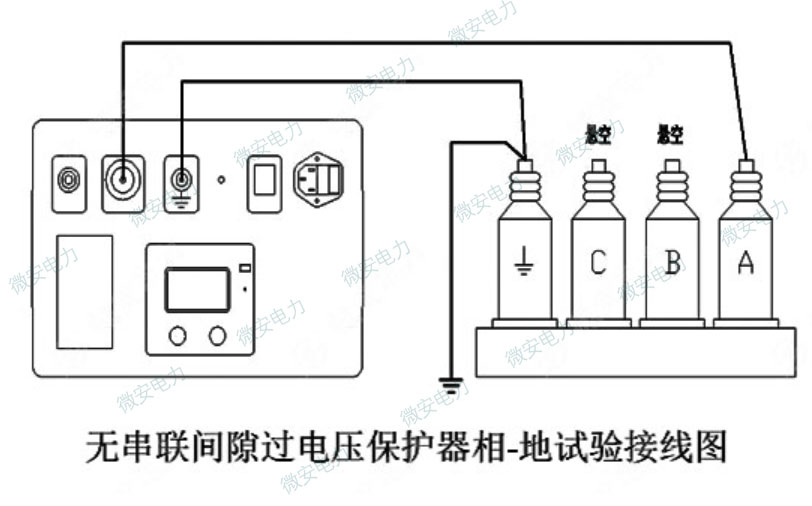

2.2无间隙(TBP)过电压保护器、避雷器(ZnO)测试方法
• 保持过电压保护器的A、B、C三相及地线均为悬空状态
• 如图将主机的直流高压输出端子连接至被试品/p>
• 仪器接地端也与被试品一起接地
• 打开主机,选择"无间隙TBP ZnO避雷器"项目测试
• 仪器自动升压,自动测量,待测量完毕,自动显示测量结果
• 即直流1mA下的参考电压及0.75倍电压下的电流值
