高压电缆的交流耐压试验怎么做?
高压电缆耐压试验一般可分为分工频交流耐压试验和直流耐压试验两种。由于电缆交、直流电压下的电压分布是不相同的,交流电压是按介质的电容成反比分布,直流电压是按介质的电阻成正比分布。因此,交流耐压试验符合设备绝缘实际运行情况,能更有效地发现绝缘缺陷,而直流耐压试验由于对电缆损坏极大,且不能有效发现电缆的绝缘缺陷,如今已被淘汰,这里就不做讨论。今天微安电力就带领大家一起了解电缆交流耐压试验的意义和步骤。
一、电缆交流耐压试验意义
橡塑电缆在完成安装和新做终端头后不进行直流耐压 , 而以交流耐压试验完成对绝缘的检测 。多年的实践经验和国内外研究表明 , 橡塑电缆在现场进行交流耐压试验 ,是检验其绝缘优劣最为有效的方法 。
二、电缆交流耐压试验优点:
1.电场分布在交流和直流下是不相同的 ,直流电场分布取决于电阻率 ,而交流电场分布则由介电系数决定 。橡塑电缆是由多种介质 、多种材料构成的 ,故在直流耐压时不能真实地反映电缆特性 。
2.橡塑电缆的电阻系数既和温度有关 , 又和电场强度大小有关 。在直流电压作用下, 由于温度及电场强度的变化 , 使电阻系数也变化 ,导致绝缘层各处场强分布改变 , 即在同样厚度的绝缘层 ,由于温度上升 ,其击穿电压下降 。
3.交流耐压比直流耐压不能发现机械损伤等缺陷 。
5.由于空间电荷的作用 , 当电缆或接头在直流电压下闪络或击穿 , 可能损伤正常绝缘, 造成多点击穿 。
6.由于橡塑电缆结构具有 “记忆性 ”,这个记忆力是由于单相应力 (直流耐压 )作用下产生的 ,一旦电缆有了由于直流耐压而引起的 “记忆性 ”,它就需要很长时间来释放 , 这种直流偏压一旦使电缆运行 ,直流偏压就叠加在交流电压的峰值上 ,产生过电压 ,远超过电缆的额定电压 , 足以损坏电缆 。
7.因此 ,橡塑电缆需要进行交流耐压试验
三、电缆交流耐压试验需要的设备

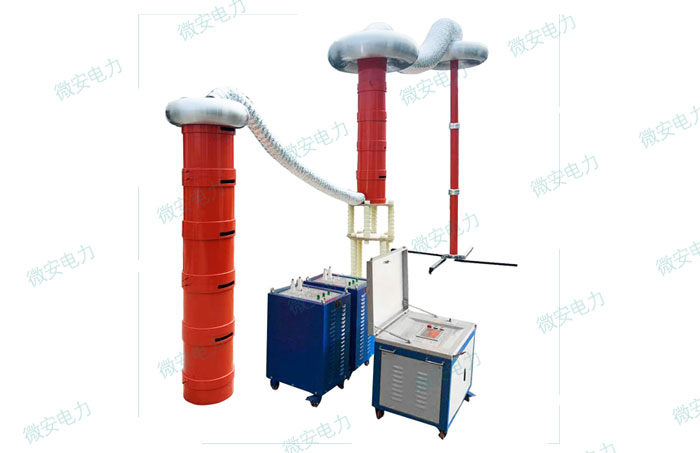

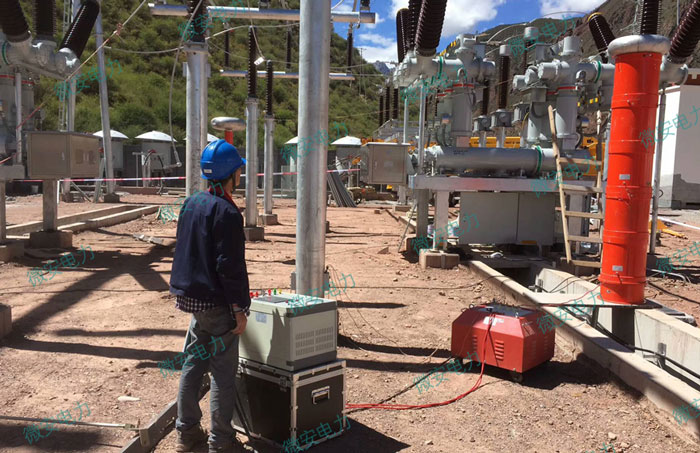

电缆因其电容量较大,通常我们都是使用串联谐振试验装置或超低频高压发生器。推荐是选用串联谐振试验装置
装置选取需注意其电压及容量要满足试验需求。
四、电缆交流耐压试验接线

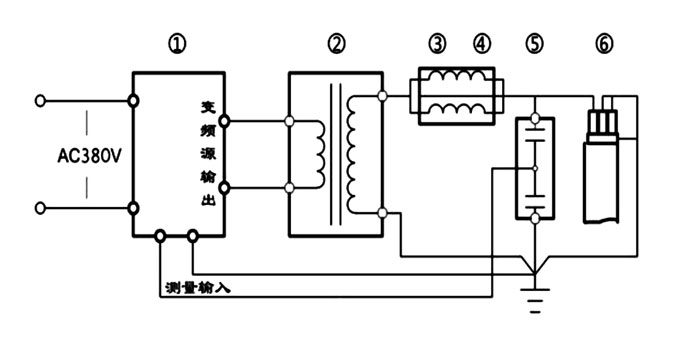

上图为电缆进行交流耐压试验时串联谐振试验装置的接线原理图

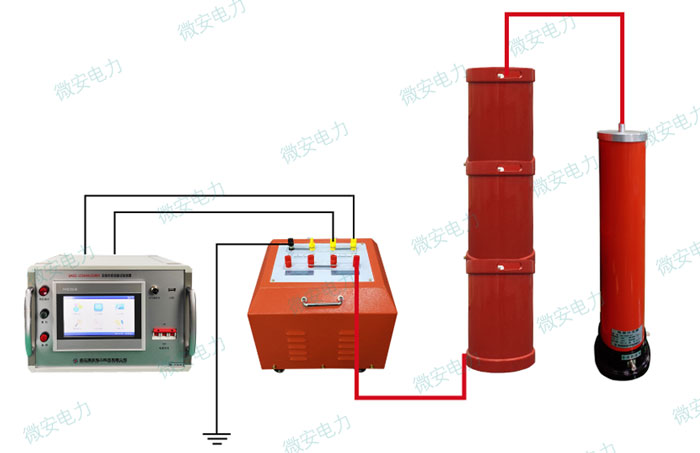

上图为电缆进行交流耐压试验时串联谐振试验装置的实物接线图
五、电缆交流耐压试验步骤
1.将被测相电缆充分放电接地 ,将测试仪的变频控制源 、励磁变压器 、电抗器按要求接好 。
2.将被测相电缆一端芯线用高压屏蔽线引到串联谐振的高压输出端上 ,将其余两相芯线两端短路接地 。并将所有电缆的外护套短路接地
3.将被测相电缆芯线上的接地取下 ,接通电源 ,合上电源刀闸
4.开始加压 ,加压至电压点停留 1H 时.
5.在耐压试验内若未出现异常 ,仪器自动降压停止高压输出,打印数据留档
6.其余两相重复上述试验过程
7.三相耐压结束后先用放电棒经电阻放电 ,再直放,最后将三相电缆短接接地1min,使其被充分放电
8.拆除仪器,恢复现场
六、试验注意事项
1.试验前 , 根据其电容量及试验电压估算试验电流大小 , 判断试验设备容量是否足够 。
2.试验现场应围好遮拦并挂好标示牌 ,并派专人监护 。试品应与其他设备断开并保持足够的安全距离 。试验场地周围必须有防止误入试验场地的措施 。
3.试验前 , 要对电缆充分放电 ,将电缆的外护套和非被试相可靠接地 。接好试验接线后 ,应由有经验的人员检查 ,确认无误后方可准备升压 。
4.电力设备绝缘的击穿或闪络 、放电取决于交流试验电压峰值 。在交流耐压试验中, 被试电力设备被击穿或者产生闪络 ,通常主要取决于交流试验电压的峰值 。只是由于交流电压波形在峰值时 ,绝缘中的瞬电场强度达到最大值 , 若绝缘不良 , 一般都在此时发生击穿或闪络 、放电 。
5.升压过程中时刻关注试验仪器的变化 , 升至规定试验电压后 ,开始计时 ,时间到后 , 缓慢均匀降下电压 。不允许不降压即跳开电源开关 。因这样操作会产生很高的操作过电压 ,极有可能损坏设备绝缘 。
6.试验中若发现试验设备或试品有异常声响 、冒烟 、 冒火等 ,应立即降下电压 , 拉开电源 ,在高压侧挂上地线后 ,查明原因 。
7.耐压前后均应测量电缆的绝缘电阻 ,应该没有明显的变化
