测试变压器短路阻抗的方法是什么?
在明白变压器短路阻抗的测试方法之前,我们需要先明白短路阻抗这个概念。
1.变压器短路阻抗定义
变压器短路阻抗: 又称为变压器的阻抗电压,是表示当变压器通过额定电流时,变压器自身阻抗产生的电压损失(百分比)
变压器阻抗电压是变压器的一个重要参数,它不仅对变压器并联运行和经济运行具有重要意义,也是计算变压器短路电流和保护整定的重要依据
2.变压器短路阻抗测试方法
变压器短路阻抗测量的方法目前主要采用的是伏安法,此方法对于单相变压器、三相变压器(双绕组/绕组)均为适用,

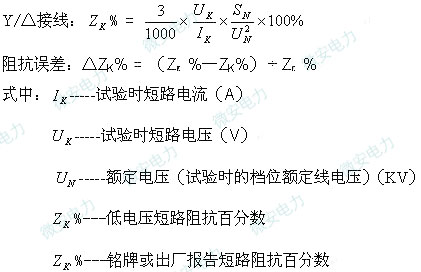

其方法是将变压器的二次侧短路,注意短接的导线一定要有足够的截面积,才能保证出线端子接触良好,避免引线回路电阻过大然后在变压器一次侧施加一次电压至额定电流,此时一次侧绕组产生的电流均是经过阻抗的电流,这样就测量加在阻抗上的电流和电压Uz, 然后将其电压值转换为与额定电压Un的百分比,转化为公式则是Uz%=Uz/Un×100% 其中即:Uz%即为短路阻抗电压百分比, 电压、电流的基波分量的比值就是被试变压器的短路阻抗

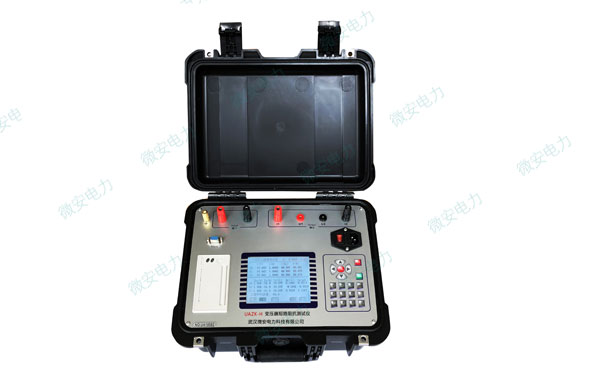

现场测试35KV级或以上的主变压器时,我们通常会使用到变压器短路阻抗测试仪,该测试仪内部自带可调电源输出,因此比较适合高电压等级的主变测试短路阻抗,该仪器还可以比较变压器收到短路电流冲击前和冲击后,测得的短路阻抗值,电力试验人员可以通过短路阻抗测试结果的变化大小,来分析判断绕组变形程度
所以说测试变压器短路阻抗的试验,是对运行中的变压器受到短路电流的冲击,或者变压器在运输和安装时,受到机械力撞击后,检查变压器绕组是否变形的非常有效的方法。这个试验对于变压器是否能投入运行,是有着非常重要的意义的。

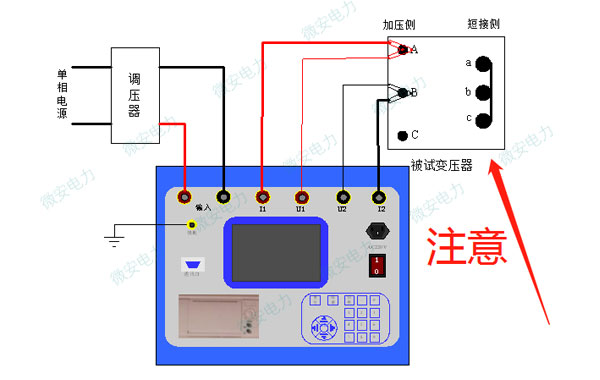

最后,电力工作者在进行变压器短路阻抗测试接线的时候,要注意一般是在变压器的高压绕组侧加压,在低压绕组侧短接,且电压测量回路应直接接在被试变压器的出线端子上,这样不仅可以保证测试精度,也可以避免因为引入电流引线上的电压降。
总之,测试变压器短路阻抗的方法虽然有多种,但选择主流伏安法的话,我们是可以直接使用变压器短路阻抗测试仪进行测试的,仪器不光体积小,重量轻,测试精度还高,测试操作也方便,是电力工作者测量变压器短路阻抗的非常好的小助手。
