变压器短路阻抗测试接线方法(图文原理)

发布时间:2021-08-12 21:18:47 阅读次数: 377次
变压器短路阻抗测试仪的测试接线对不同联结组别方式的变压器略有不同,下文以常见的星形接线(Y/Yn)和三角形接线(△)的变压器进行说明,介绍了三相变压器短路阻抗接线及步骤.....

变压器短路阻抗测试仪的测试接线对不同联结组别方式的变压器略有不同,下文以常见的星形接线(Y/Yn)和三角形接线(△)的变压器进行说明。

Y或Yn接线的三相变压器短路阻抗接线及步骤

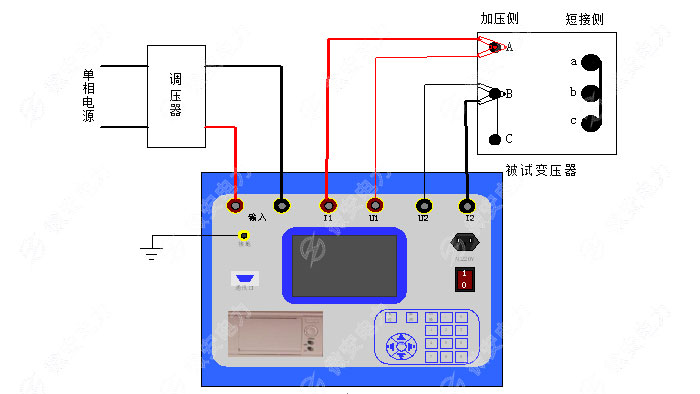

Y或Yn接线的三相变压器短路阻抗接线图

1.首先接好测试仪的安全地线
2.将被测试的变压器从系统从脱离出来,包括解开变压器所有引出线
3.使用专用短接线,将变压器低压侧进行可靠短接。
4.连接好调压器与测试仪之间的接线,如果选用的测试仪自带输出源,则可以省略此步骤
5.测试仪端子的I1、U1接红色测试线夹,U2、I2接黑色测试线夹
6.上图为测试AB相时的接线图 ,测试完AB相之后,只需改变测量线夹到B、C相,同理继续测量C、A

Δ接线的三相变压器短路阻抗测试接线

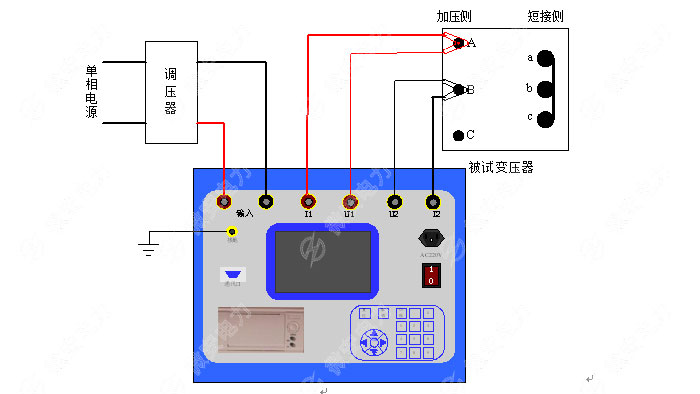

Δ接线的三相变压器短路阻抗接线图

与Y或Yn接线的三相变压器相比较,前端接线基本一致,不同的在于以下几点

1.测试AB相时的接线图,测量AB相时,加压侧的BC相短接(如上图示意图)
2.测量BC相时测量线夹到B、C相,加压侧的CA相短接
3.测量CA相时测量线夹到C、A相,加压侧的AB相短接
以上就是使用变压器短路阻抗测试仪现场测试的接线原理图了,如您需要更详细的的了解跟变压器短路阻抗测试仪相关的其他技术问题,欢迎您致电武汉微安电力,或在线同我们技术支持交流,技术支持电话:186-2720-2633(同微信),所有技术支持均是免费服务。
#
