使用便携式继电保护测试仪做备自投试验_实战篇

发布时间:2021-08-14 00:06:31 阅读次数: 872次
备自投试验是指在停运供电线路以后,使用专业的便携式继电保护测试仪器,模拟各种故障情况下的电压,电流 ,用以校验备用电源自动投入装置的动作逻辑是否正确......

备自投试验是指在停运供电线路以后,使用专业的继电保护测试仪器,模拟各种故障情况下的电压,电流 ,用以校验备用电源自动投入装置的动作逻辑是否正确。

备用电源自动投入装置是指当线路或用电设备发生故障时,能够自动迅速、准确地把备用电源投入用电设备中或把设备切换到备用电源上,保障不断电,常见的有双电源备自投,和多电源进线备自投. 今天以常见的双电源备自投为例进行实操演示

双电源进线备用电源自动投入装置的主要判据是两路母线电压和三个开关的位置, 正常情况下是两路母线分别正常运行,中间的母联断路器处于分位,即DL131、DL231合,DL100分(红色代表合并,绿色代表断开),如下图

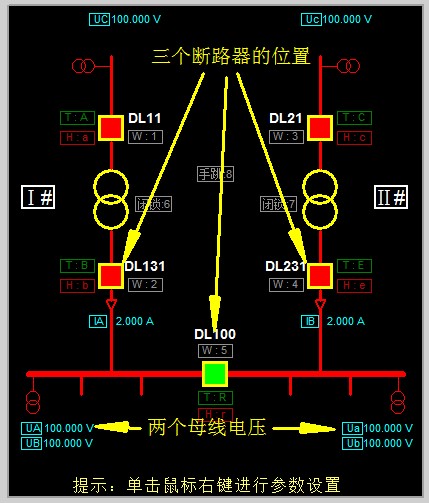

备自投装置运行原理图

在一路母线遇到故障后, 会立即失压,此时备自投装置会立刻动作,自动跳开故障母线,合上母联断路器,恢复两条线路的供电,即DL131或DL231分,DL100合

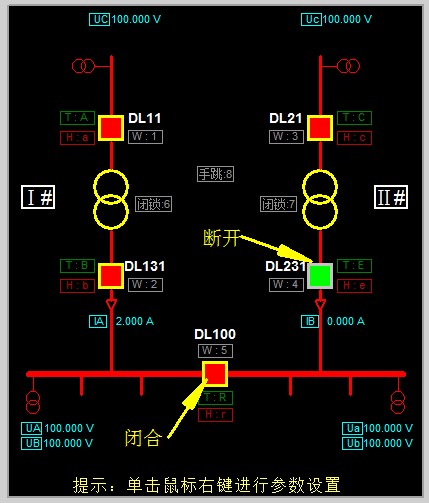

备自投装置动作原理图

一、便携式继电保护测试仪校验备自投的方法一

三相继电保护测试仪的备自投接线图一

因三相继保仪输出只能输出4路电压 ,我们无法同时输出6路电压进行分别控制 ,而校验备自投装置 ,我们需要分别校验I母失压和Ⅱ母失压,所以我们需要额外准备2个空气断路器。

便携式继电保护测试仪校验备自投的操作方法一

三相继电保护测试仪的交流试验设置

1、打开三相继保仪的"交流试验"模块,设定好母线额定电压,通常从电压互感器(PT)过来的额定线电压是100V,继电保护仪上设置的都是相电压,由于线电压与相电压存在√3倍的换算关系,所以继保仪上的UA、UB、UC设置为57.735V即可,将备自投的保护跳闸出口接入到继保仪的开关量输入。

2、将继保仪的输出线 , 接到空气开关的一端, 空气开关的另外一端给到备自投装置 ,空气开关处于合位

3、检查备自投装置的软压板与硬压板是否都在投入状态,断路器是否都在工作位置 ,

3、在三相继保仪上,点击“开始试验” ,此时两路母线都带电压 ,接着手动断开任意一路空气开关 ,一路母线立即失压力,等待备自投装置动作。

4、反相重复此操作,试验另外一路母线失压。

二、便携式继电保护测试仪校验备自投的方法二

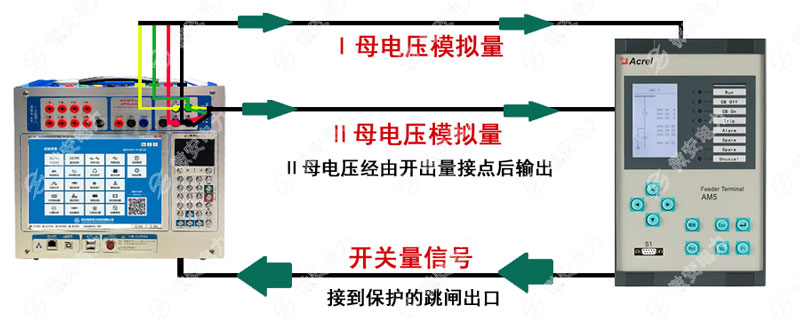

三相继电保护测试仪的备自投接线图二

将继保仪的Ua、Ub、Uc接入备自投装置的I母电压输入端子,然后将此组电压输出端子并联出一组电压线,接在继保仪开关量输出的1.2.3.4接点,再由继保仪的1.2.3.4开出接点接到备自投装置的II母电压。 此时 继保仪的开出接点充当一个三相空开,可以由软件控制分合,模拟II母有压和失压。 需要模拟I母有压、失压时,将接在备自投装置端子排的两组电压线调换即可。

便携式继电保护测试仪校验备自投的操作方法二

1、打开继保仪器软件的“状态序列模块”

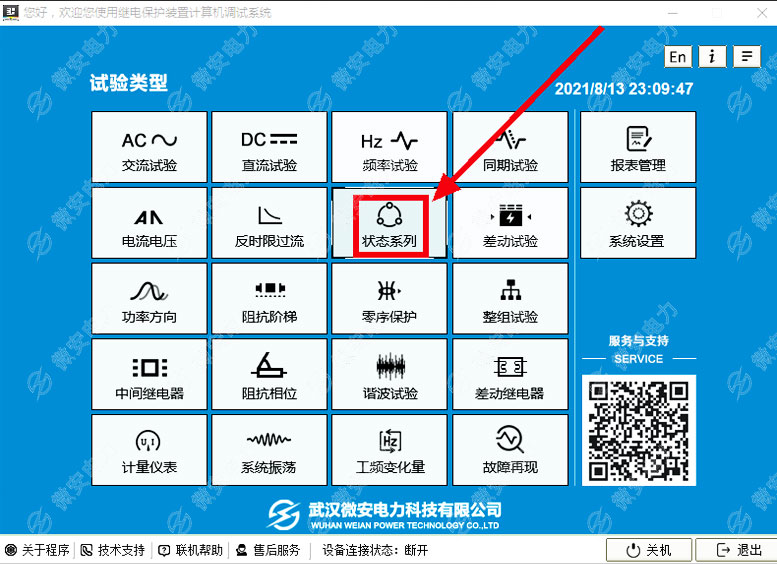

继电保护测试仪的状态序列

2、第一个状态设为故障前状态: 将电压设置为57.735V,开出量1~4状态全部设为合。 I、II电压输入备自投装置、再手动将断路器置于合适位置,备自投充电

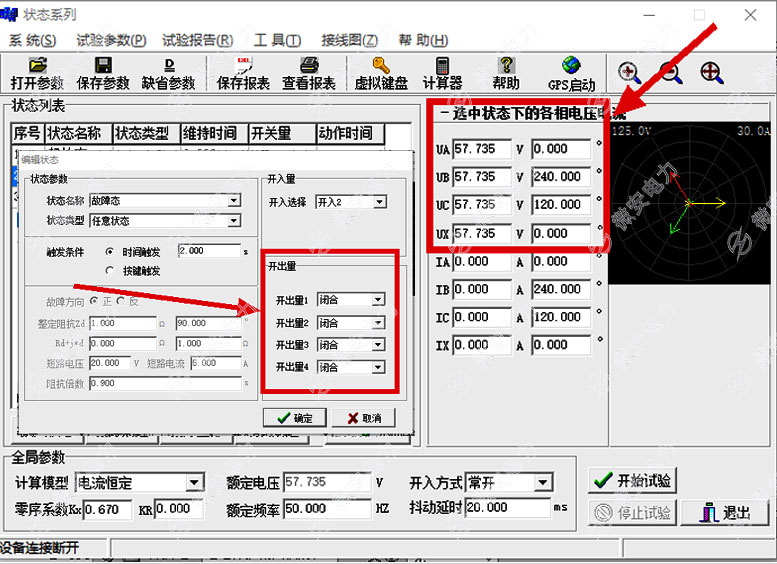

继电保护测试仪的开出状态一

3、第二个状态开出量状态全部为分,继保仪的开出接点处于断开状态,可以模拟II母失压。

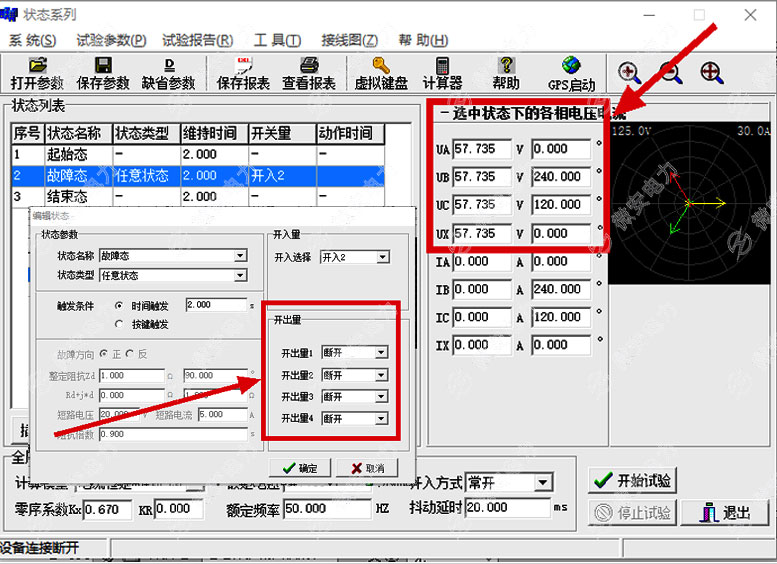

继电保护测试仪的开出状态二

4、调换两组电压测试线,模拟另外一组母线失压,即可I母失压。

三、便携式继电保护测试仪校验备自投的方法三

前面方法二中所述方式占用了所有的开出。 若我们现场不能操作断路器,则没有断路器的位置信号传回来继保仪,所以当我们需要用开出节点模拟断路器位置时,可以采用以下接线示意图中的方式实现用4路电压模拟2组电压。

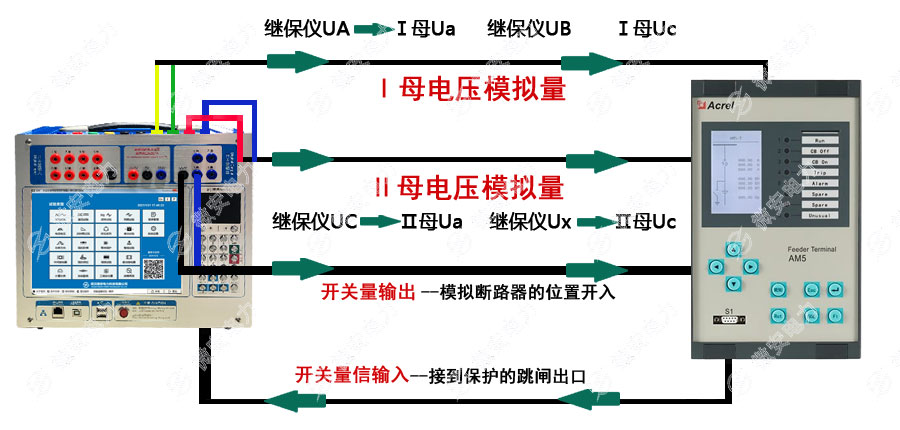

三相继电保护测试仪的备自投接线图三

如上图所示: 继保仪的UA接备自投I母的Ua; UB接备自投I母的Uc; UC接备自投II母的Ua; UX接备自投II母的Uc; 备自投I、II母的Ub短接后接在继保仪的Un上。 状态序列应设置四个状态:

便携式继电保护测试仪校验备自投的操作方法三

1、故障前状态设置

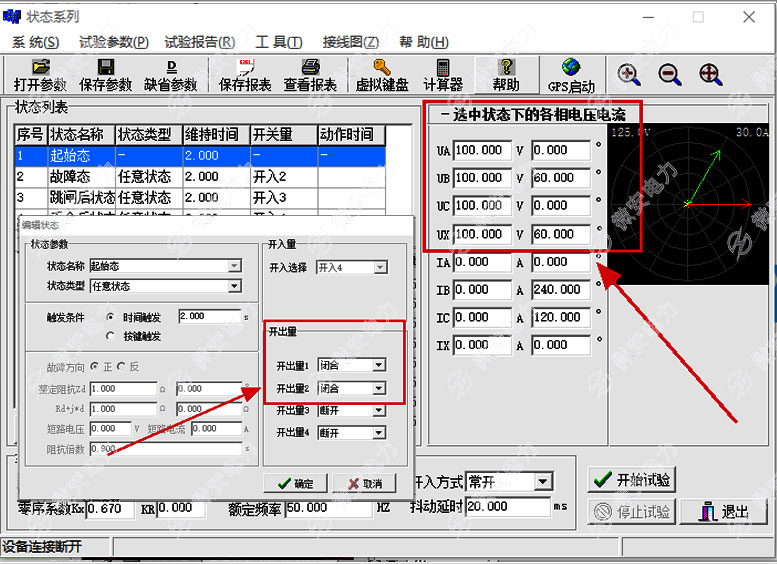

继电保护测试仪的故障前状态设置

1、UA和UB将模拟I母电压,幅值均设置为100V、相位相差60°
2、UC和UX将模拟II母电压,幅值均设置为100V、相位相差60°
3、 继保仪的开出1、2分别接DL131、DL231的合位信号(HWJ)
4、设置开出1、2状态为闭合,表示进线DL131、DL231断路器都处于合位。

2、故障状态设置

继电保护测试仪的故障状态设置

UC和UX电压设置为0表示II母失压,假设备自投装置跳闸延时1s,则状态二的输出时间要比定值大0.1s。 进入此状态时,备自投装置还未给DL231断路器发跳闸命令,故DL131、DL231仍为合位,开出1、2状态仍为闭合。

3、跳闸后状态设置

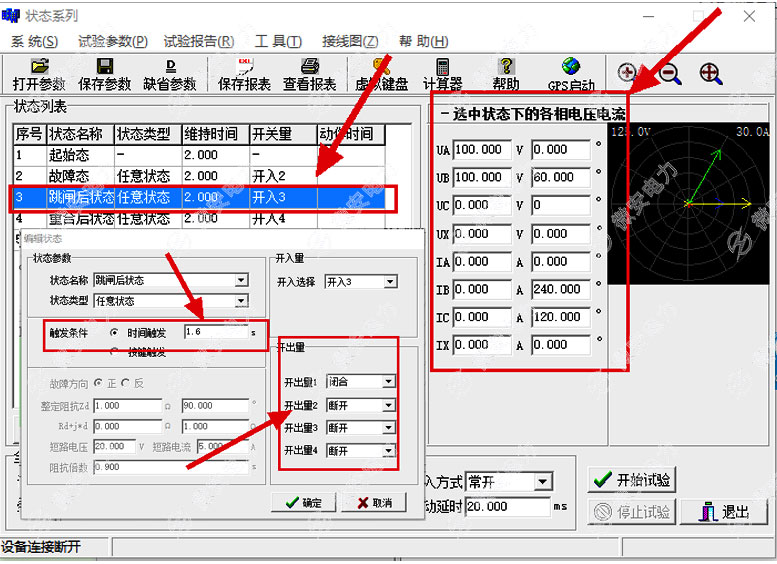

继电保护测试仪的状态设置三

II母失压后,备自投检测到DL231断开才会给DL100发合闸命令。 因此开出量1状态设为闭合,表示DL131合位、开出量2状态设为断开,表示DL231已跳开。 这个状态的输出时间应大于备自投装置的合闸时间,假设合闸时间为1.5s,那么设置1.6s比较合适。

4、重合状态设置

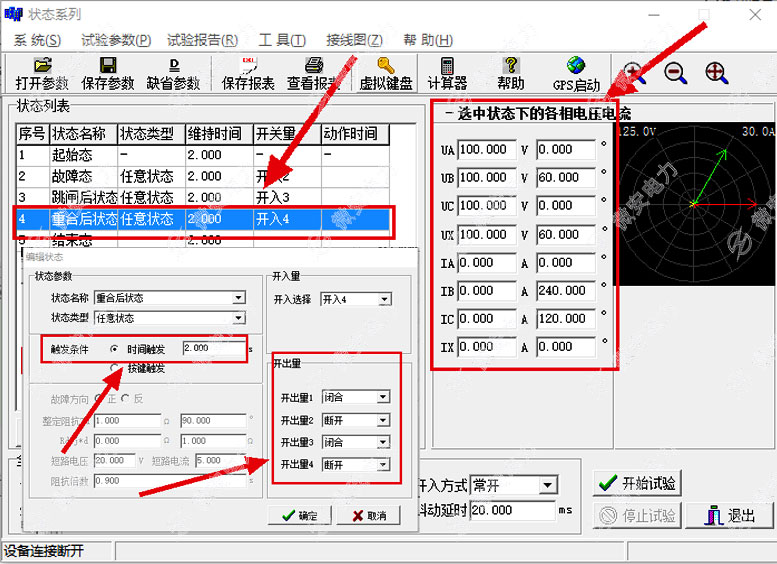

继电保护测试仪的状态设置四

在传统变电站,继电保护测试仪依次模拟前三个状态后,备自投装置会向外发出合DL100的命令,备自投试验结束。 若 不设置重合状态,备自投装置可能会因为没有接收到DL100的合闸位置,会报备自投失败。 状态四设置时 I母、II母均有压,DL131、DL100合位,输出时间任意。

以上就是使用三相继电保护测试仪在现场进行备自投试验的三种测试方法,以上方法中用到的继电保护测试仪均为武汉微安电力生产的UAWJ-8030便携式继电保护测试仪,如您需要更详细的了解跟便携式继电保护测试仪相关的其他技术问题,欢迎您致电武汉微安电力,或在线同我们技术支持交流,技术支持电话:186-2720-2633(同微信),所有技术支持均是免费服务。

#
