电缆交流耐压试验之超低频耐压篇

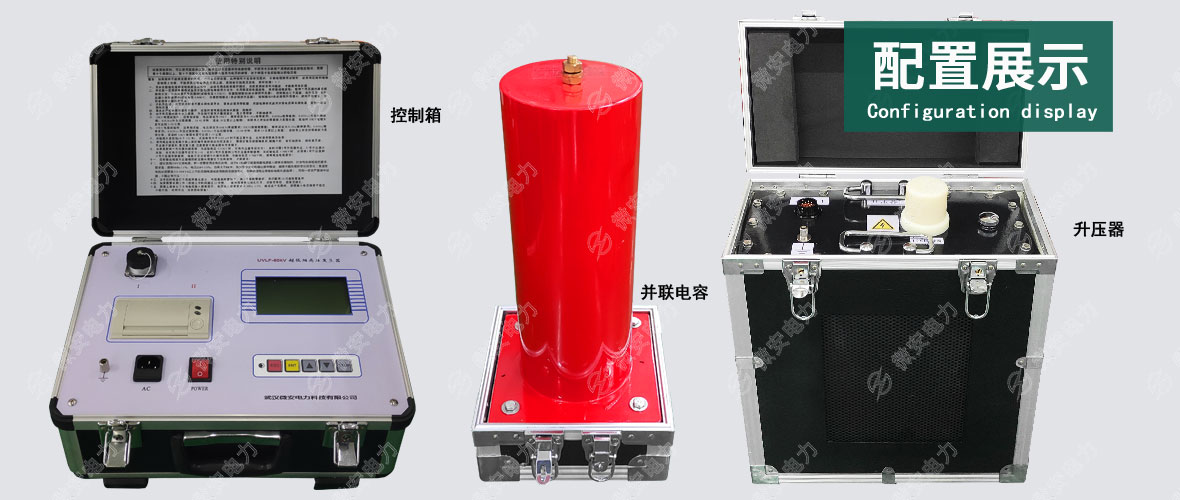

电缆的超低频耐压是指使用超低频高压发生器对电缆施加0.1Hz的交流高压,对电缆进行绝缘考核的试验。

一、选择超低频耐压试验的原因

高压电缆的常见耐压试验可分为交流耐压试验和直流耐压试验,目前电缆交流耐压试验主要使用的是变频串联谐振耐压试验装置,但是因为电缆电容量大,对应的串联谐振实验装置容量也大，像一些风电线路,光伏线路,笨重的串联谐振设备很难运送上去,试验费时费力.所以在试验条件不太允许的时候,我们可以使用超低频高压发生器对电缆进行耐压试验。毕竟超低频高压发生器因为试验频率低,装置容量可以大大下降。设备相比较于串联谐振，轻松许多。

二、电缆超低频耐压试验的标准

橡塑绝缘电力电缆的0.1Hz超低频耐压试验电压

三、电缆超低频耐压试验方法

1、将与试品相连的电器设备全部脱离试品电缆。
2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。
3、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压 Ｕo： Ｕo＝１０/√３kV 所以试验电压峰值为：Ｕmax＝３Ｕo ＝３×１０/√３kV ＝√３×１０kV ＝１７．３２kV 4、试验时间：3分钟。
5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。

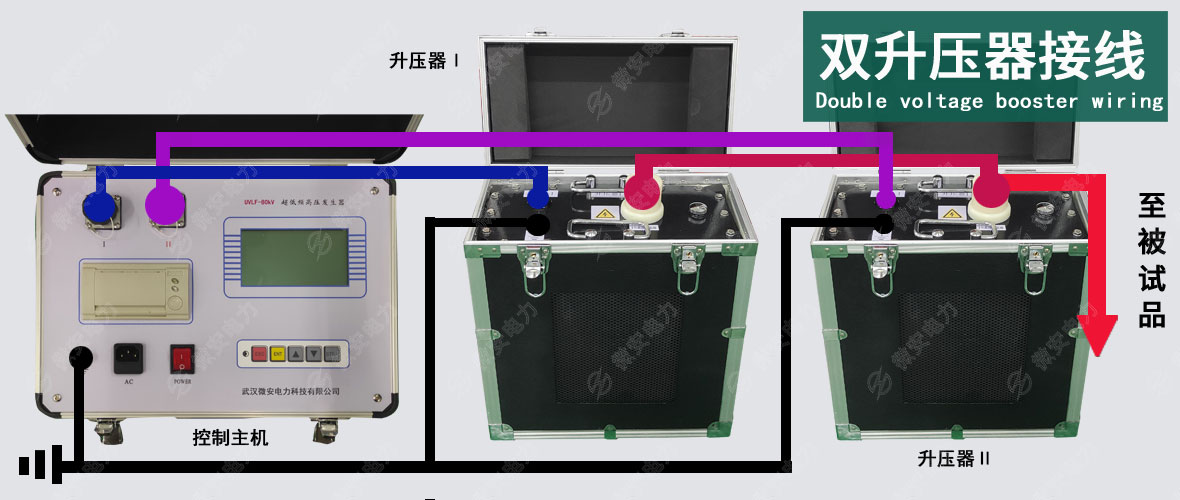

6、用随机附带的专用柔性连接电缆将超低频高压发生器与试品电缆按上图所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。
7、试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。
8、在升压和耐压过程中，如电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。
9、试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行"补足时间"试验<
