LED灯具照明功率密度的测量与计算

发布时间:2021-08-31 21:18:58 阅读次数: 377次
LED灯具的照明功率密度是指建筑的房间或场所,单位面积的照明安装功率(含镇流器,变压器的功耗),单位为:瓦/平方米,通常可以使用三相相位伏安表进行测量....

LED灯具的照明功率密度英文名称Lighting Power Density ,简称为LPD,是指建筑的房间或场所,单位面积的照明安装功率(含镇流器,变压器的功耗),单位为:瓦/平方米。

一、照明功率密度的测量方法

功率密度的测量过程中,首先是要测量功率,功率的测量仪器推荐选用三相相位伏安表电能质量分析仪.下面以三相相位伏安表为例,对常见的现场配电箱单相接线,三相三线,三相四线等三种接线方法进行测量介绍

功率密度单相测量接线

单相电测量将火线接到仪表的 UA 相,零线接到 UN。电流钳传感器钳到火线上接 入 IA 插孔

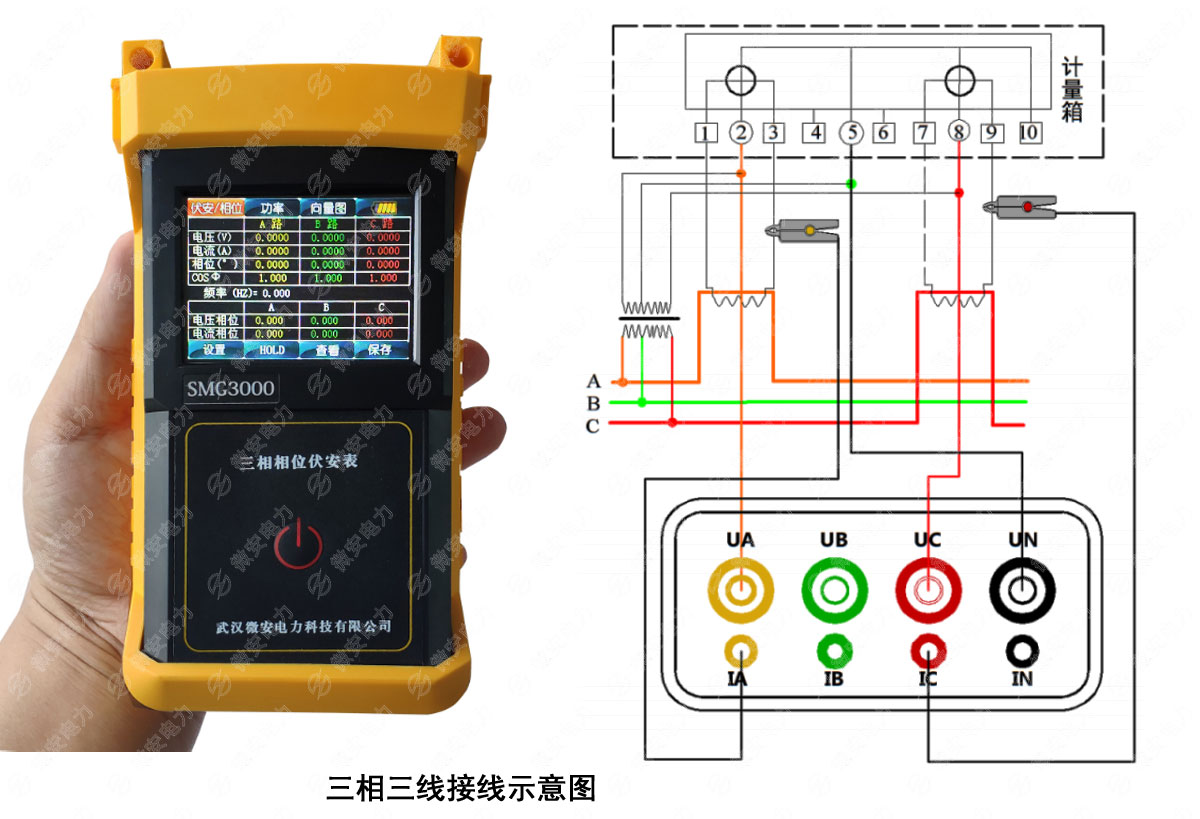

功率密度三相三线测量接线

电压线的连接:使用专用电压测试线(黄、红、黑三组),一端依次插入三相相位伏安表 的 UA、UC、UN 相插孔,另一端分别接入被测线路的 A 相、C 相、B 相。注意:黄色 线接 UA 插孔,黑色线接 UN 插孔、红色线接 UC 插孔。

电流线的连接:再将 IA、IC 钳插入三相相位伏安表 IA、IC 插孔中,再将另一端分别卡入被测 电流回路

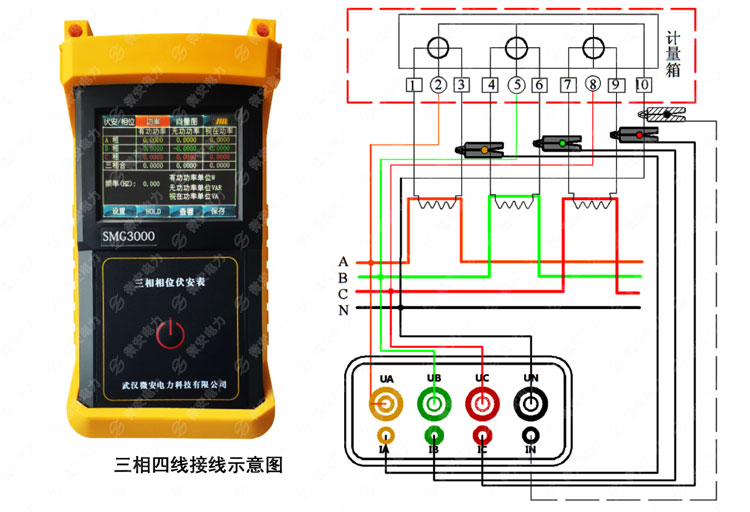

功率密度三相四线测量接线

电压接线同以上三相三相的接线一样,电流线将 IA、IB、IC 钳表插入相位伏安表 IA、IB、IC 插孔中,再将另一端 分别卡入被测电流回路

二、照明功率密度的计算方法

通过第一步对照明灯具功率的测量,我们可以得到准确的使用功率,只要在测试到室内场所的面积,我们就可以计算照明功率密度。

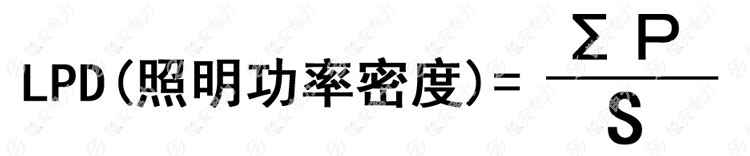

照明功率密度公式如下:

照明功率密度的计算公式

照明功率测量及照明功率密度计算式中:

LPD — 照明功率密度,单位为瓦特每平方米(w/m²);

ΣΡ——房间内装设光源(含镇流器)的功率和,W;

S——房间面积,m²)

以上就是使用三相相位伏安表对照明功率密度测量及计算的全部内容了,如您需要更详细的的了解跟三相相位伏表或与照明功率密度测量相关的其他技术问题,欢迎您致电武汉微安电力,或在线同我们技术支持交流,技术支持电话:186-2720-2633(同微信),所有技术支持均是免费服务

#
