试验变压器可以做电缆耐压试验吗?

发布时间:2022-12-03 08:14:00 阅读次数: 872次
试验变压器是可以进行电缆耐压试验的,但是确有很多限制条件,通常情况下,我们不建议使用试验变压器对电缆进行交流耐压试验,但是使用交直流试验变压器的直流输出功能,对电缆进行直流耐压试验是可行的

电力试验设备厂家

试验变压器是可以进行电缆耐压试验的,但是确有很多充分必要条件,例如,是对电缆做交流耐压还是直流耐压,电缆的长度,截面,等等多项参考因素, 而试验变压器本身还有不同规格的容量及输出电流,有些还是交直流输出的试验变压器,所以要考虑的因素比较多。

通常情况下,我们不建议使用试验变压器对电缆进行交流耐压试验,由于电缆需要的容性试验电流较大, 试验变压器的输出额定电流一般就几百mA,强行使用,极易损坏试验变压器,。

今天就以交直流试验变压器,说一说对电缆进行直流耐压试验的几点值得注意的地方

一、交直试验变压器的直流输出功能

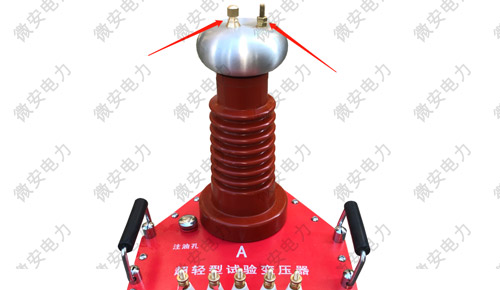

试验变压器交直流输出端子

交直流试验变压器的的顶端均压球部分有两个端子,一个是高压输出的接线端子(高压首端), 一个是交直流输出的短路杆,在短路杆拔出时,试验变压器输出为直流

二、试验变压器输出直流时的电压读取

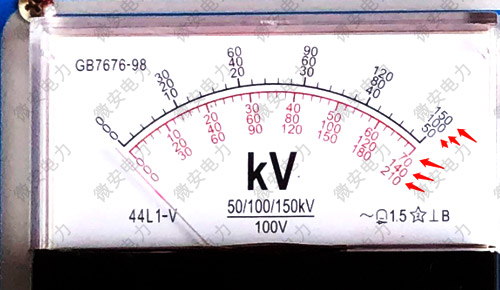

试验变压器输出电压表

目前大部分厂家配套的控制箱,选用的电压指示表,均是指针式表头,这种指针式表头上下各有好几排数字,而且颜色还不一致,下面我们记住两点,第一,交流看黑色,直流看红色, 第二,读取于变压器额定电压的这一排数据。

以上图为例,如果我们使用的是交流额定50kV的变压器,那么我们在输出直流时,就看下方红色70kV这一排刻度值为准, 因为交流幅值:直流幅值正好是5:7的关系。

三、<试验变压器输进行电缆直流试验时泄露电流的读取

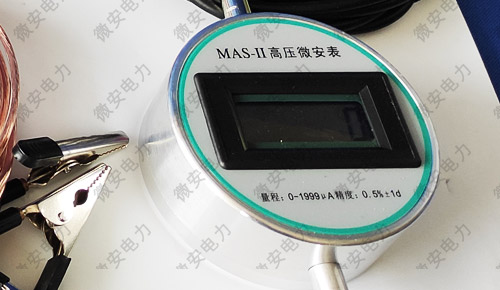

微安表

高压端的泄露电流我们是需要在高压端进行读取的,推荐是使用高压微安表,可以选用一块量程大一点的微安表

四、注意事项

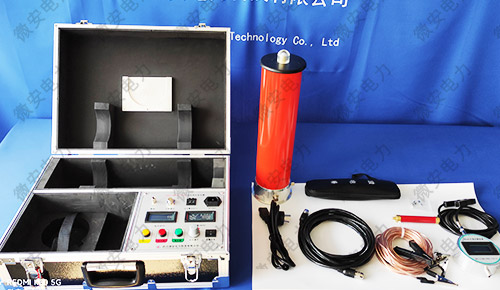

直流高压发生器

试验变压器与电缆直流耐压的专用设备-直流高压发生器不一样, 不像直流高压发生器的保护灵敏,而且变压器高压侧额定输出电流较大,所以在对电缆升压时,由于前期充电电流大,所以需要升压升的很慢,否则也是很容易损坏试验变压器,以及损坏高压微安表的, 综上所述,使用试验变压器进行电缆直流耐压是可行的,但是肯定是不如直流高压发生器的体验好的,推荐还是使用直流高压发生器来完成该项工作

#
