380V低压电容器的电容量如何测试?

发布时间:2022-12-10 14:39:14 阅读次数: 872次
380V低压电容器的电容量目前测试的方法主要是采用LCR数字电桥或电容电感测试仪对其进行测试 ,在测试的时候是需要保证电容器不在运行状态的,是离线进行测试的....

电力试验设备厂家

在低压配电系统中,为提高供电回路的功率因素,会装设有电容投切柜,那么在经过长时间的运行后,我们是需要对电容器的电容量进行测试的,用以确保其补偿的容量能达标

380V低压电容器

上图中的Cn即为电容量,在电容量发生改变时,是需要及时进行更换的。

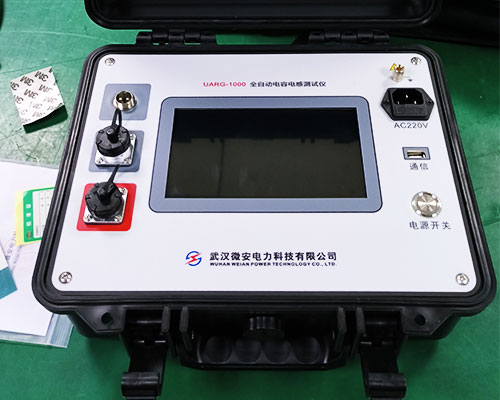

测试可以选择LCR数字电桥或者电容电感测试仪,都是可以完成测试的,推荐选用三相电容电感测试仪,这样可以快速方便的完成测试





方法采用三相电容电感测试仪

1、将电容器退出运行,然后把低压电力电容器放电

注意:测量的同时,手不能接触电容器的两侧引线,否则影响测试结果并且有触电危险

2、按如下接线图接好测试仪与电容器之间的测试线

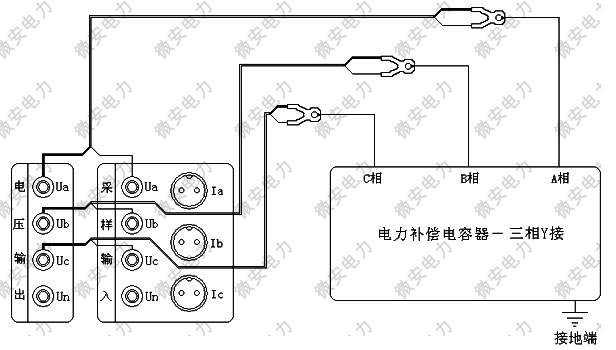

电容器测试接线

3、设置好三相电容电感测试仪界面所示的"参数设置" 需按照电容器的铭牌去设置

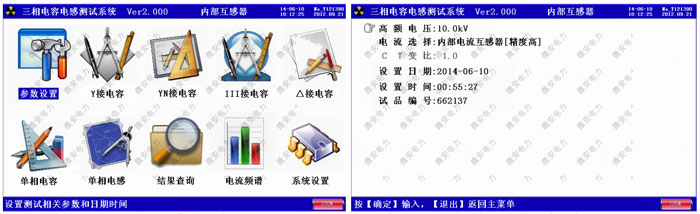

电容电感测试仪参数设置

注意:额定电压一定需要设置正确,因为最后的千乏数(Kvar)Q=U*U*2*3.14*f*C的计算中 U:电容的电压等级就是设定的

4、选择对应的测试选项后,仪器自动得到全部的测试结果,包含电容量、无功功率、容抗,电阻等结果

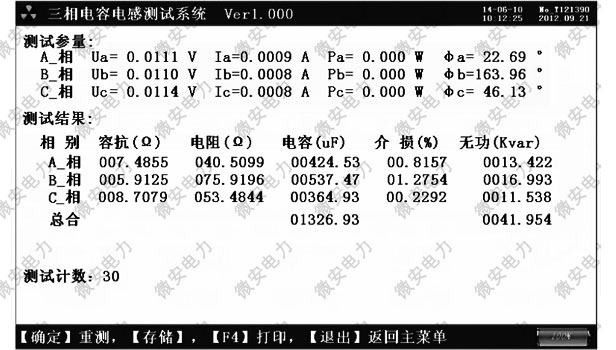

电容量测试结果

#
