变电站电气设备交流耐压谐振装置特点

发布时间:2018-10-16 18:08:00 阅读次数: 377次
变电站电气设备谐振 交流耐压 装置主要特点 串联谐振试验对象:变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备 变电站电气设备 串联谐振 交流耐压试验:变

变电站电气设备谐振交流耐压装置简介主要特点

变电站电气设备谐振交流耐压装置主要特点

串联谐振试验对象:变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备

变电站电气设备串联谐振交流耐压试验:变压器交流耐压试验、GIS系统交流耐压试验、SF6开关交流耐压试验、CT/PT交流耐压试验、绝缘子交流耐压试验、母线交流耐压试验、电缆交流耐压试验、套管交流耐压试验等容性设备。

变电站电气设备交流耐压谐振装置

根据220V以及以下变电站一次电气设备耐压的试验规程要求,相应的交/直流耐试验设备既要满足高电压、小电流的试验条件,又要满足低电压,大电流的试验条件,要求兼顾较宽的适用范围,采用串联谐振原理,由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了串联谐振耐压试验装置,在电容分压器上,接入整流硅堆及微安表,即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性,因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的交流耐压试验设备。

变电站电气设备交流耐压谐振装置主要特点

1、同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠
2、变频电源控制箱容量裕度大;保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;单相220V或是三相380V输入电源通用,方便现场取电
3、配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高

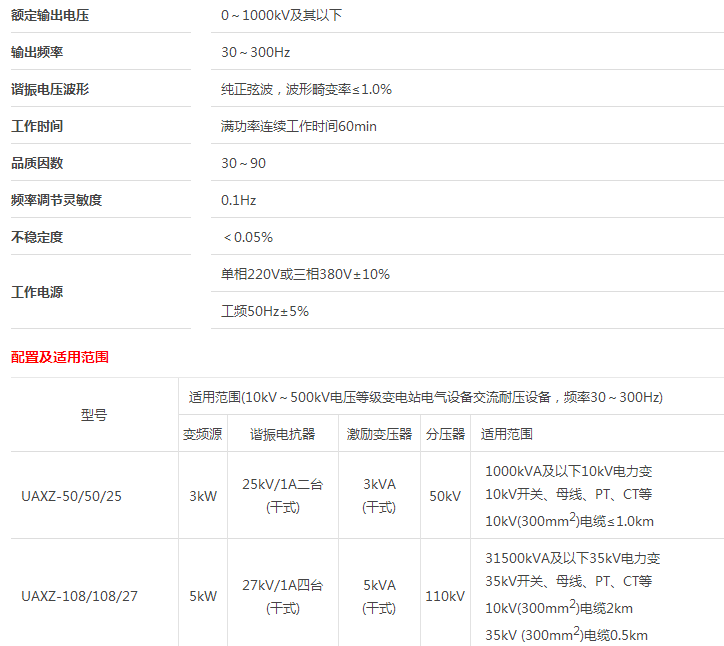

变电站电气设备交流耐压谐振装置技术参数

 交流耐压谐振装置


#
