调感式工频串联谐振耐压试验装置特点

发布时间:2018-10-12 18:16:00 阅读次数: 377次
调感式工频串联谐振耐压试验装置是发电机进行工频交流耐压的专用试验装置,具有容量大,设备便携等各种优点

调感式工频串联谐振耐压试验装置简介及技术参数特点

调感式工频串联谐振耐压试验装置简介

发电机耐压试验装置中文名称:UAXZ-GP发电机工频调感交流耐压试验装置

发电机耐压试验装置英文名称:Resonance Test System for Generator

武汉微安电力研发生产发电机交流耐压谐振试验装置包括发电机交流耐压试验、发电机耐压试验、工频交流耐压试验、发电机耐压试验装置及发电机串联谐振装置。发电机交流耐压试验装置针对单机容量在250MW及以下水力发电机的工频交流耐压试验。 发电机交流耐压试验装置技术原理:随着电力系统的发展,运行设备的容量越来越大,如火力发电机组,单机容量已超过1000MW,水力发电机组,单机最大容量已达800MW;这些设备的交流工频耐压试验,如果用传统的试验设备(即工频试验变压器),则由于试验需要的容量大,试验变压器、调压器十分笨重,大容量试验电源在现场也很难解决,现场试验极不方便。工频谐振装置,无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

串联谐振试验装置

调感式工频串联谐振耐压试验装置特点

1、由于谐振无功全补偿,电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10);同容量的体积小,重量轻,装置输出容量大而所需配置的电源容量小,价廉,使用操作便捷而安全
2、发电机交流耐压试验装置实际是个电流滤波回路,使通过被试品的电流基本是基波电流,输出电压的波形畸变率(THD)极小,优于现有所有类型的交流耐压设备
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤
4、闪络后立即自动熄弧,熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程,既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险

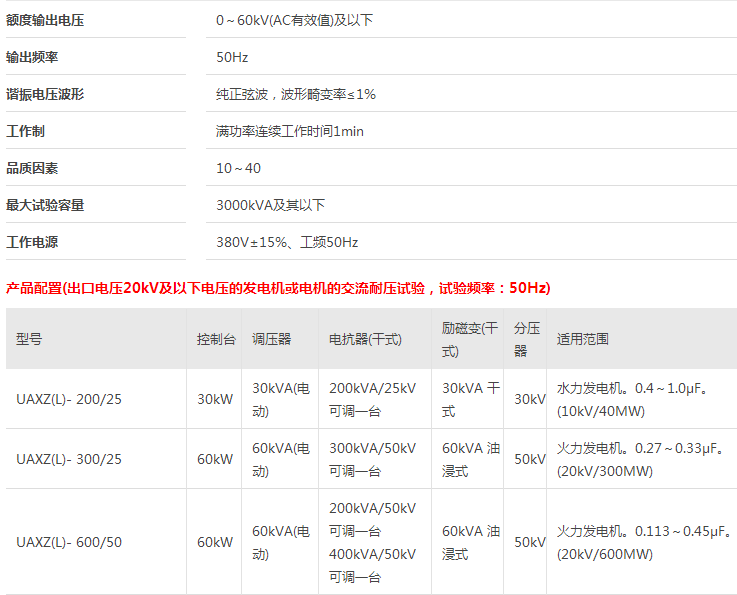

调感式工频串联谐振耐压试验装置技术参数

#
