<干货总结>!必看!UACT-H CT参数分析仪特点

发布时间:2018-10-25 18:55:00 阅读次数: 872次
CT参数分析仪是武汉微安电力研发中心参照IEC60044-1/GB1208, IEC60044-2/GB1207,IEC60044-6/GB16847和IEEE C57.13国内外的技术标准而研发生产的 CT参数分析仪,也称为CT特性测试仪

UACT-H CT参数分析仪简介

UACT-H  CT参数分析仪是按照武汉微安电力研发中心参照IEC60044-1/GB1208, IEC60044-2/GB1207,IEC60044-6/GB16847和IEEE C57.13国内外的技术标准而研发生产的 CT参数分析仪,也称为互感器综合测试仪和CT分析仪, CT参数分析仪可以获得电流电压互感器的励磁特性,励磁参数,匝比,匝比误差,极性线圈电阻等多种试验参数,CT参数分析仪可测被测电流互感器的拐点电压可以达到8.4KV,CT参数分析仪装进行互感器的比差与角差校验,精度高达0.05%,可对CT暂态特性测试与分析,并分析CT的暂态特性对继电保护装置的影响,UACT-H CT参数分析仪还可用于电压互感器的PT励磁特性试验,PT匝数比检测,PT极性校验,PT二次绕组电阻测量,PT二次负荷测量,是保护类别互感器校验的好装备。

UAFA-1000D CT/PT参数分析仪

UACT-H CT参数分析仪主要特点

1、CT参数分析仪用于电流互感器的以下试验:

励磁特性试验

匝数比检测试验

比差与角差校验试验

极性校验试验

二次绕组电阻测量试验

二次负荷测量试验

5%和10%误差曲线测量试验

CT暂态特性测试与分析试验

CT铭牌自动推断试验

拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感等CT参数的测量

2、CT参数分析仪还可用于电压互感器的以下试验:

PT匝数比检测试验

PT极性校验试验

PT二次绕组电阻测量试验

PT二次负荷测量试验

3、该CT参数分析仪装置的应用场合主要有:

CT铭牌的参数校验试验

CT接入当前负荷时参数校验试验

分析CT的暂态特性对继电保护装置的影响

PT的铭牌参数校验试验

PT二次负荷校验试验

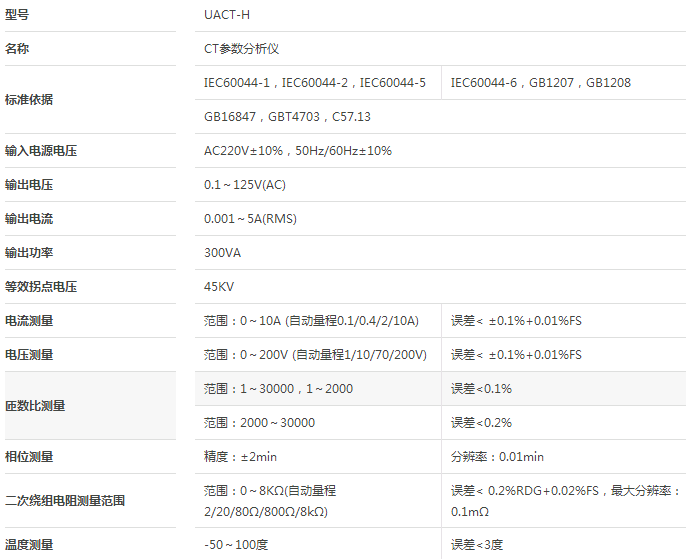

UACT-H CT参数分析仪技术参数

更多信息请前往微安电力官方网站进行了解


#
